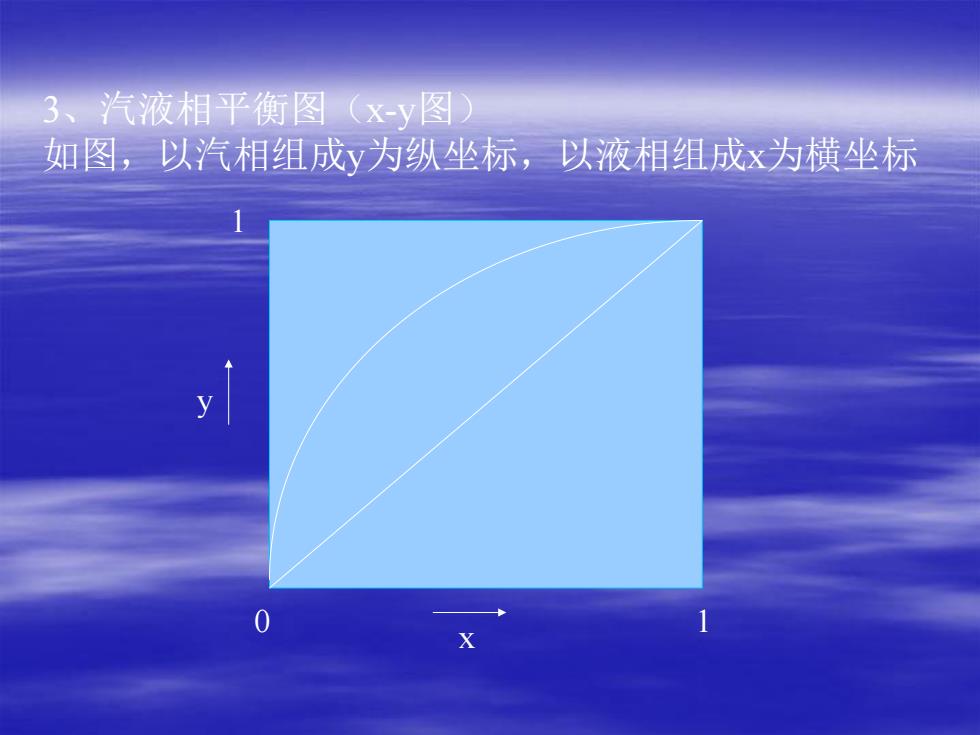

3、汽液相平衡图（x-y图） 如图，以汽相组成y为纵坐标，以液相组成x为横坐标 x 0 1 y 1
3、汽液相平衡图（x-y图） 如图，以汽相组成y为纵坐标，以液相组成x为横坐标 x 0 1 y 1

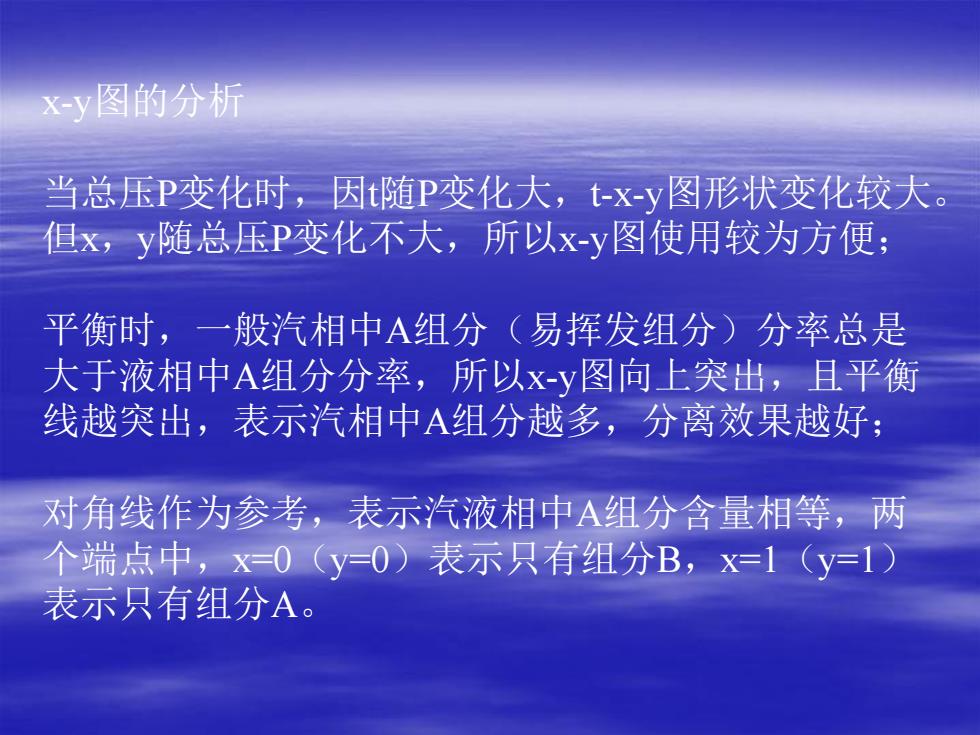

x-y图的分析 当总压P变化时，因t随P变化大，t-x-y图形状变化较大。 但x，y随总压P变化不大，所以x-y图使用较为方便； 平衡时，一般汽相中A组分（易挥发组分）分率总是 大于液相中A组分分率，所以x-y图向上突出，且平衡 线越突出，表示汽相中A组分越多，分离效果越好； 对角线作为参考，表示汽液相中A组分含量相等，两 个端点中，x=0（y=0）表示只有组分B，x=1（y=1） 表示只有组分A
x-y图的分析 当总压P变化时，因t随P变化大，t-x-y图形状变化较大。 但x，y随总压P变化不大，所以x-y图使用较为方便； 平衡时，一般汽相中A组分（易挥发组分）分率总是 大于液相中A组分分率，所以x-y图向上突出，且平衡 线越突出，表示汽相中A组分越多，分离效果越好； 对角线作为参考，表示汽液相中A组分含量相等，两 个端点中，x=0（y=0）表示只有组分B，x=1（y=1） 表示只有组分A

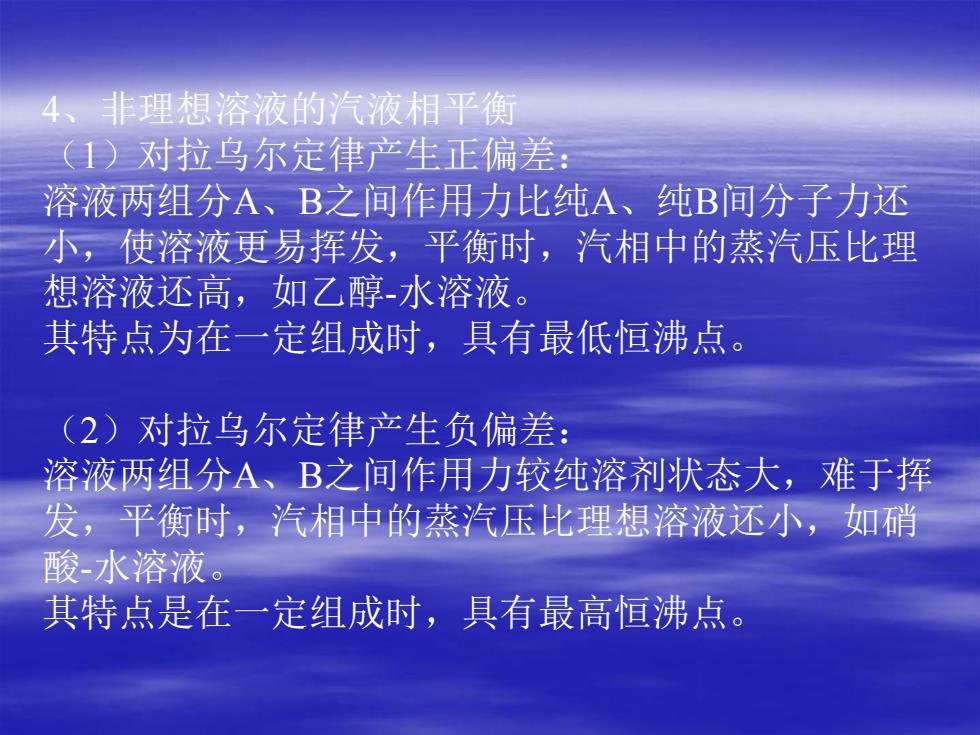

4、非理想溶液的汽液相平衡 （1）对拉乌尔定律产生正偏差： 溶液两组分A、B之间作用力比纯A、纯B间分子力还 小，使溶液更易挥发，平衡时，汽相中的蒸汽压比理 想溶液还高，如乙醇-水溶液。 其特点为在一定组成时，具有最低恒沸点。 （2）对拉乌尔定律产生负偏差： 溶液两组分A、B之间作用力较纯溶剂状态大，难于挥 发，平衡时，汽相中的蒸汽压比理想溶液还小，如硝 酸-水溶液。 其特点是在一定组成时，具有最高恒沸点
4、非理想溶液的汽液相平衡 （1）对拉乌尔定律产生正偏差： 溶液两组分A、B之间作用力比纯A、纯B间分子力还 小，使溶液更易挥发，平衡时，汽相中的蒸汽压比理 想溶液还高，如乙醇-水溶液。 其特点为在一定组成时，具有最低恒沸点。 （2）对拉乌尔定律产生负偏差： 溶液两组分A、B之间作用力较纯溶剂状态大，难于挥 发，平衡时，汽相中的蒸汽压比理想溶液还小，如硝 酸-水溶液。 其特点是在一定组成时，具有最高恒沸点

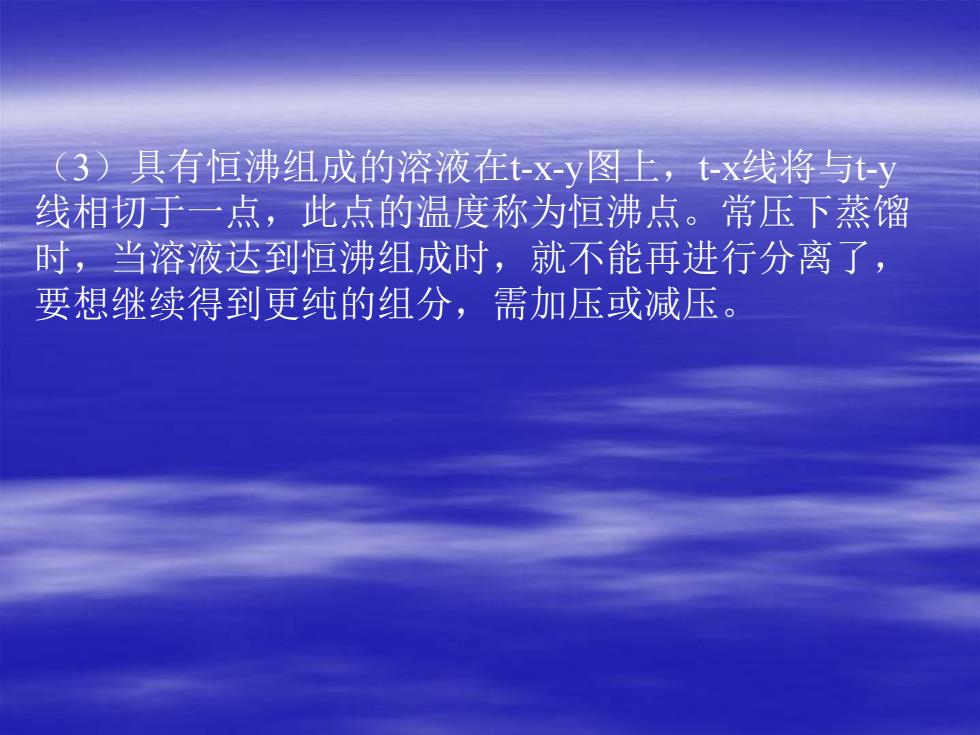

（3）具有恒沸组成的溶液在t-x-y图上，t-x线将与t-y 线相切于一点，此点的温度称为恒沸点。常压下蒸馏 时，当溶液达到恒沸组成时，就不能再进行分离了， 要想继续得到更纯的组分，需加压或减压
（3）具有恒沸组成的溶液在t-x-y图上，t-x线将与t-y 线相切于一点，此点的温度称为恒沸点。常压下蒸馏 时，当溶液达到恒沸组成时，就不能再进行分离了， 要想继续得到更纯的组分，需加压或减压

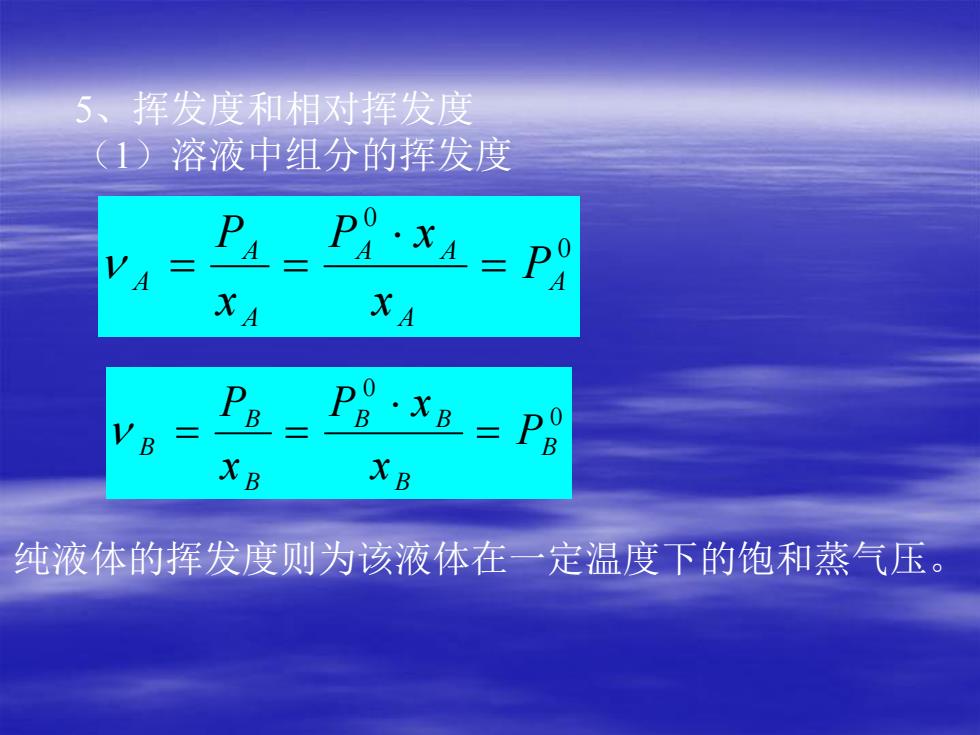

5、挥发度和相对挥发度 （1）溶液中组分的挥发度 0 0 A A A A A A A P x P x x P 0 0 B B B B B B B P x P x x P 纯液体的挥发度则为该液体在一定温度下的饱和蒸气压
5、挥发度和相对挥发度 （1）溶液中组分的挥发度 0 0 A A A A A A A P x P x x P 0 0 B B B B B B B P x P x x P 纯液体的挥发度则为该液体在一定温度下的饱和蒸气压
