模 拟 电子 技术 5.1.3负反馈放大电路分析 例5.1.2电压串联负反馈 ⊕ ￥ 00 ⊕ R R
模 拟 电 子 技 术 5.1.3 负反馈放大电路分析 例 5.1.2 A F 电压串联负反馈
模 拟 电子 技术 u。经R与R1分压反馈到输入回路，故有反馈。 反馈使净输入电压ua减小，为负反馈。 R=0,无反馈，故为电压反馈。 ur=uR/R1+R)也说明是电压反馈。 wd=u;-ur故为串联反馈

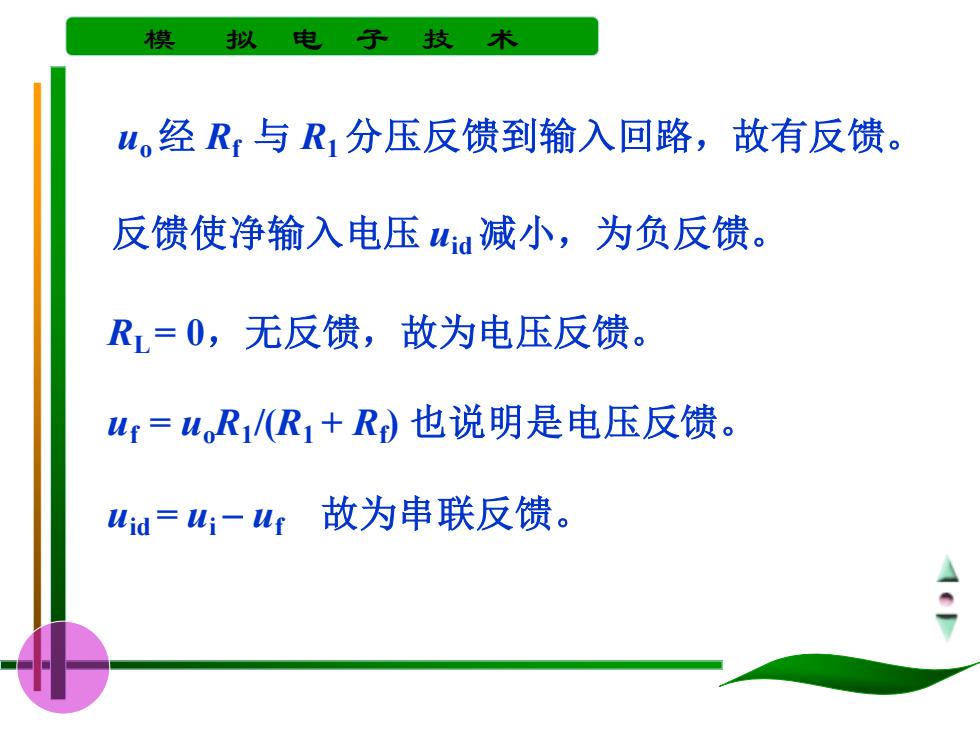

模 拟 电 子 技 术 uo 经 Rf 与 R1 分压反馈到输入回路，故有反馈。 反馈使净输入电压 uid 减小，为负反馈。 RL = 0，无反馈，故为电压反馈。 uf = uoR1 /(R1 + Rf ) 也说明是电压反馈。 uid = ui − uf 故为串联反馈
模 拟 电 子 技 例5.1.3 电流串联负反馈 ⊕ + ⊕ Rs + Rs Rt F R为输入回路和输出回路的公共电阻，故有反馈。 反馈使净输入电压ua减小，为负反馈。 R=0,反馈存在，故为电流反馈。 山r=i,Rr,也说明是电流反馈。 a=山-4f故为串联反馈
模 拟 电 子 技 术 例 5.1.3 Rf 为输入回路和输出回路的公共电阻，故有反馈。 反馈使净输入电压 uid 减小，为负反馈。 RL = 0，反馈存在，故为电流反馈。 uf = ioRf ，也说明是电流反馈。 uid = ui – uf 故为串联反馈。 A F 电流串联负反馈
模 拟 电 子技 例5.1.4 电压并联负反馈 ⊕ R + R为输入回路和输出回路的公共电阻，故有反馈。 反馈使净输入电流a减小，为负反馈。 R=0,无反馈，故为电压反馈。 ia=-if,故为并联反馈
模 拟 电 子 技 术 例 5.1.4 Rf 为输入回路和输出回路的公共电阻，故有反馈。 反馈使净输入电流 i id 减小，为负反馈。 RL = 0，无反馈，故为电压反馈。 i id = i i − i f ，故为并联反馈。 A F 电压并联负反馈
模 拟 电 子 技 例5.1.5 电流并联负反馈 i ⊕型 .oo Rs R介于输入回路和输出回路，故有反馈。 反馈使净输入电流减小，为负反馈。 R=0,反馈存在，故为电流反馈。 id=-r,故为并联反馈
模 拟 电 子 技 术 例 5.1.5 Rf 介于输入回路和输出回路，故有反馈。 反馈使净输入电流 i id 减小，为负反馈。 RL = 0，反馈存在，故为电流反馈。 i id = i i – i f ，故为并联反馈。 A F 电流并联负反馈
