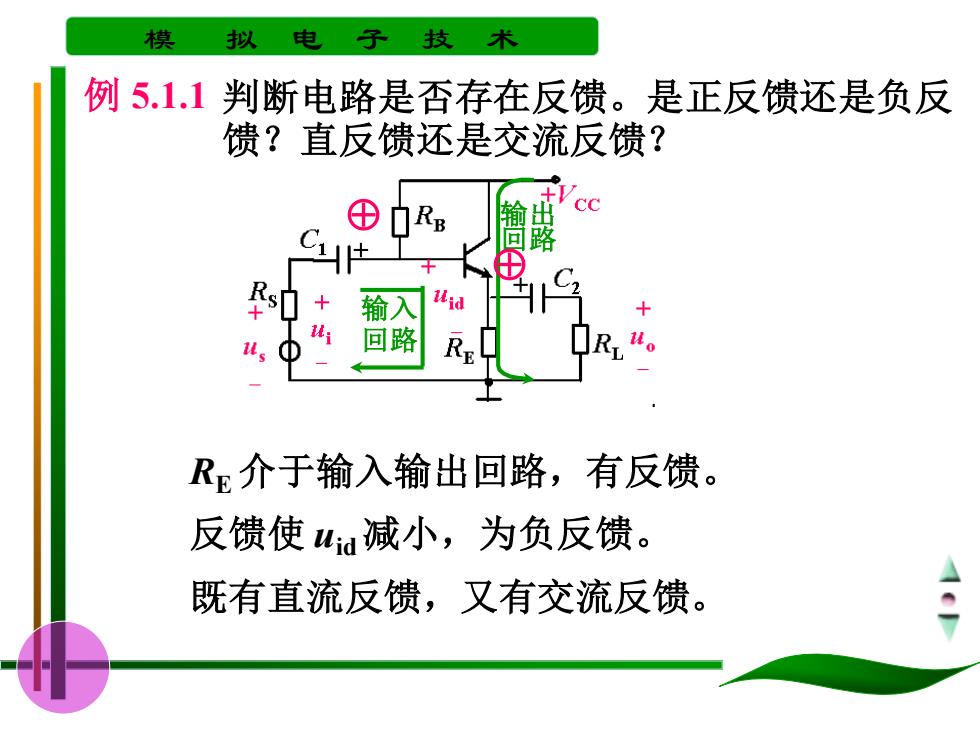

模 拟 电 子 技 术 例5.1.1判断电路是否存在反馈。是正反馈还是负反 馈？直反馈还是交流反馈？ ⊕ RB C世 + 输入 d 回路 Rp介于输入输出回路，有反馈。 反馈使wa减小，为负反馈。 既有直流反馈，又有交流反馈
模 拟 电 子 技 术 例 5.1.1 输入 回路 输出 回路 判断电路是否存在反馈。是正反馈还是负反 馈？直反馈还是交流反馈？ RE 介于输入输出回路，有反馈。 反馈使 uid 减小，为负反馈。 既有直流反馈，又有交流反馈
模 拟 电 子 技术 5.1.2负反馈放大电路的基本类型 一、电压反馈和电流反馈 电压反馈一反馈信号取自输出电压的部分或全部。 判别法：使u。=0(R短路)， 若反馈消失则为电压反馈。 电压 电流 反馈 反馈 电流反馈一 反馈信号取自输出电流。 判别法：使i=0(R开路)， 若反馈消失则为电流反馈
模 拟 电 子 技 术 5.1.2 负反馈放大电路的基本类型 一、电压反馈和电流反馈 电压反馈 — 反馈信号取自输出电压的部分或全部。 判别法：使 uo = 0 (RL 短路)， 若反馈消失则为电压反馈。 电流反馈 — 反馈信号取自输出电流。 判别法：使 io = 0(RL 开路)， 若反馈消失则为电流反馈。 A F RL uo 电压 反馈 电流 反馈 io uo F A RL io
模 拟 电 子 技 串联反馈和并联反馈 串联反馈：反馈信号与输入信号以Rs 电压相加减的形式在输入端出现。 Wid Wi-uf 特点：信号源内阻越小， 反馈效果越明显。 并联反使反碳信母与给入信号以40风卫4】 电流相加减的形式在输入端出现。 ind i-ir 特点：信号源内阻越大， 反馈效果越明显
模 拟 电 子 技 术 二、串联反馈和并联反馈 串联反馈：反馈信号与输入信号以 电压相加减的形式在输入端出现。 uid = ui − uf 特点：信号源内阻越小， 反馈效果越明显。 并联反馈：反馈信号与输入信号以 电流相加减的形式在输入端出现。 i id = i i − i f 特点：信号源内阻越大， 反馈效果越明显。 A F i i i f i s i id RS RS A F ui uid uf us

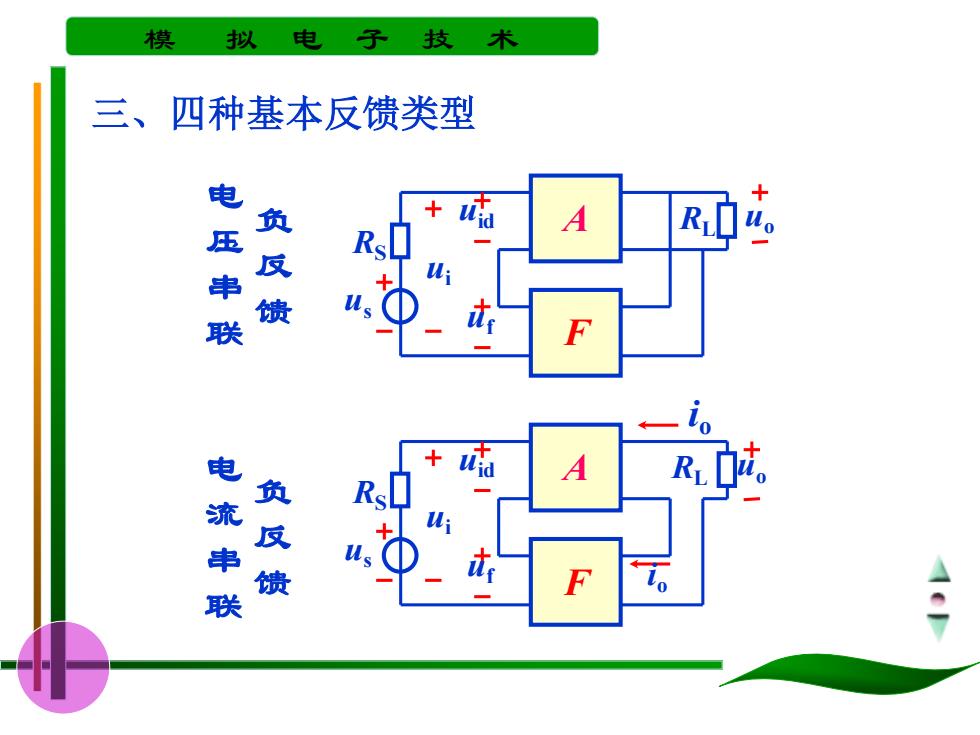

模 拟 电 子 技 三、四种基本反馈类型 电压串联 负反馈 RS 电流串联 负反馈
模 拟 电 子 技 术 三、四种基本反馈类型 A F ui uid uf us RS RL uo A F ui uid uf us RS io RL uo io 电 压 串 联 负 反 馈 电 流 串 联 负 反 馈

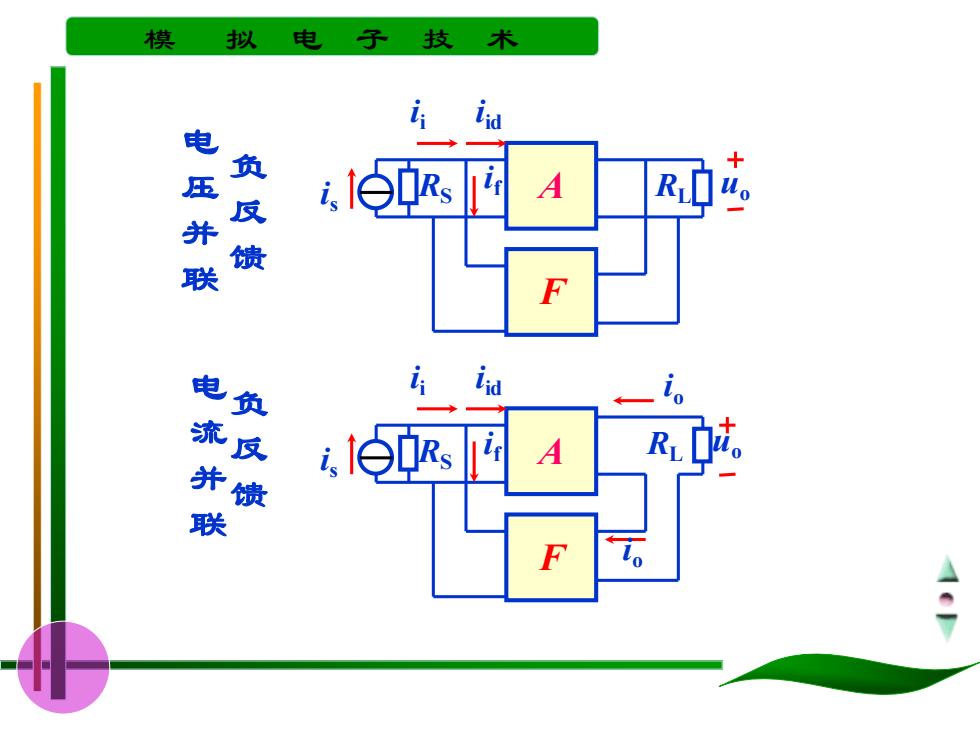

模 拟 电 子 技 术 i iid 电压并联 负反馈 电流并联 负反馈 A R
模 拟 电 子 技 术 FA ii i f i s i id R S R L u o FA ii i f i s i id R S i o R L u o i o 电压并联 负反馈 电流并联 负反馈
