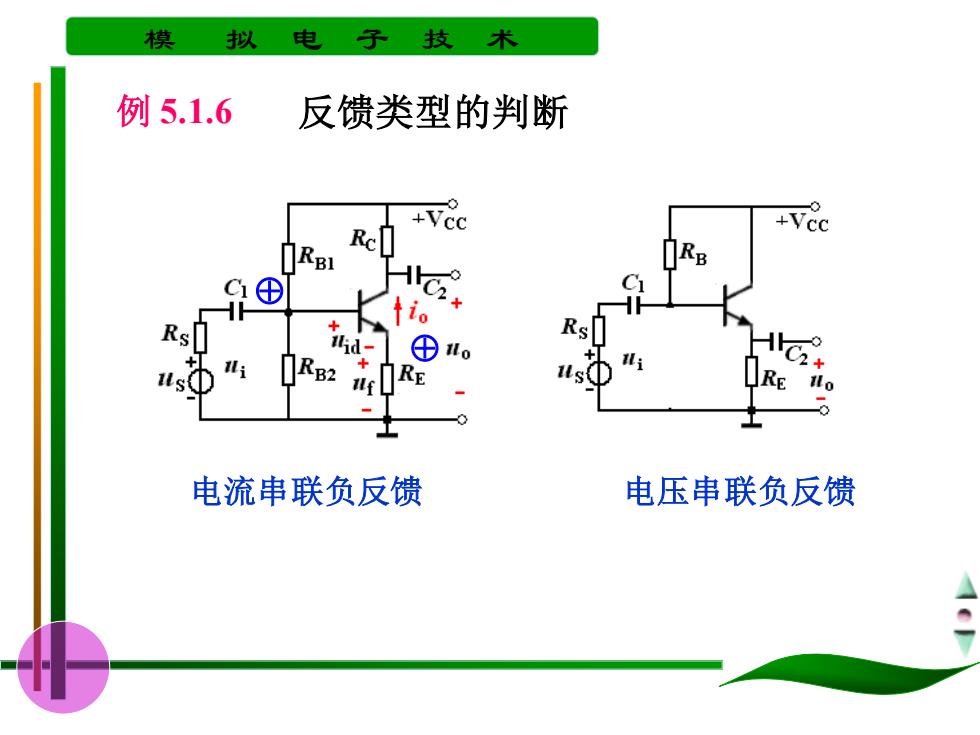

模 拟 电 子 技 例5.1.6 反馈类型的判断 +Vcc 0 +V Rc ⊕ C io ⊕ RE 电流串联负反馈 电压串联负反馈
模 拟 电 子 技 术 电流串联负反馈 电压串联负反馈 例 5.1.6 反馈类型的判断
模 拟 电 子 技 例5.1.7 0 +Vcc Rc2 RE一 iid io + 引入本级电流串联负反馈； Rs Ho 2 Ls① Rt 引入级间电流并联负反馈。 规律 反馈信号与输入信号在不同节点为串联 反馈，在同一个节点为并联反馈。 反馈取自输出端或输出分压端为电压反 馈，反馈取自非输出端为电流反馈
模 拟 电 子 技 术 RE — 引入本级电流串联负反馈； 引入级间电流并联负反馈。 例 5.1.7 反馈信号与输入信号在不同节点为串联 反馈，在同一个节点为并联反馈。 反馈取自输出端或输出分压端为电压反 馈，反馈取自非输出端为电流反馈。 规 律：
模 拟 电 子 技 5,1,4反馈放大电路的框图表示法 、反馈放大电路的框图 在一个带反馈的放大电路中，放大电路本身 和反馈网络是紧密相连、混为一体的。但是 ,为了突出反馈的作用，分析反馈对放大电 路的影响，我们又希望把反馈放大电路分解 为两部分：一是不带反馈的“基本放大电路 ,二是“反馈网络”。所以能这样做，依 据的是所谓“信号单方向作用的假定
模 拟 电 子 技 术 5.1.4反馈放大电路的框图表示法 一、反馈放大电路的框图 在一个带反馈的放大电路中，放大电路本身 和反馈网络是紧密相连、混为一体的。但是 ，为了突出反馈的作用，分析反馈对放大电 路的影响，我们又希望把反馈放大电路分解 为两部分：一是不带反馈的“基本放大电路 ” ，二是“反馈网络” 。所以能这样做，依 据的是所谓“信号单方向作用的假定”

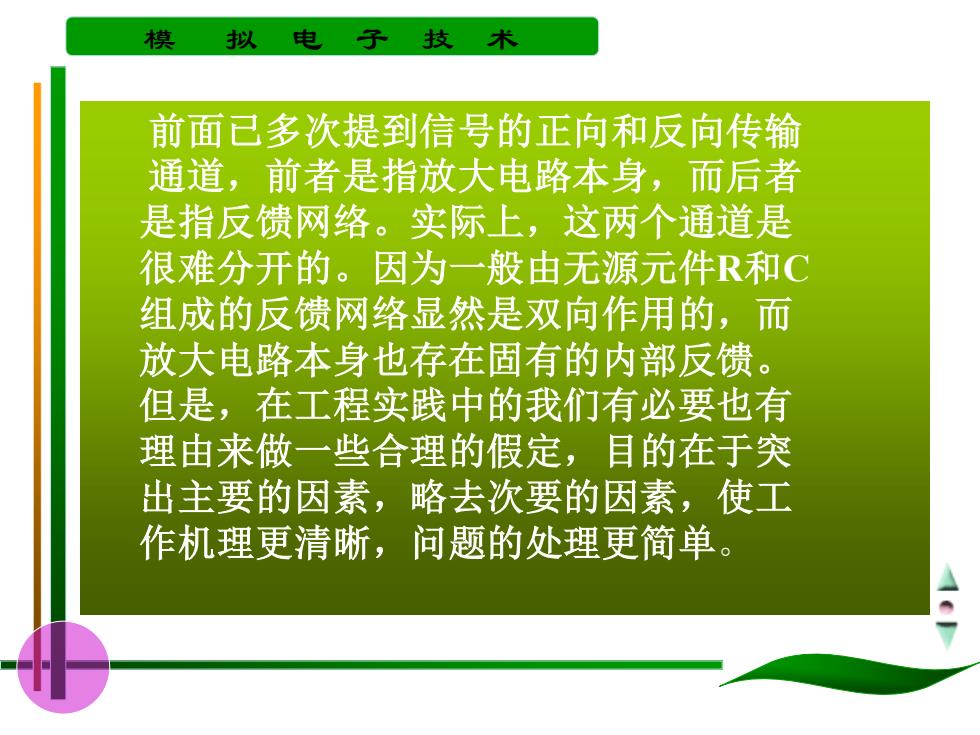

模 拟 电 子 技 前面已多次提到信号的正向和反向传输 通道，前者是指放大电路本身， 而后者 是指反馈网络。实际上，这两个通道是 很难分开的。因为一般由无源元件R和© 组成的反馈网络显然是双向作用的，而 放大电路本身也存在固有的内部反馈。 但是，在工程实践中的我们有必要也有 理由来做一些合理的假定，目的在于突 出主要的因素，略去次要的因素，使工 作机理更清晰，问题的处理更简单
模 拟 电 子 技 术 前面已多次提到信号的正向和反向传输 通道，前者是指放大电路本身，而后者 是指反馈网络。实际上，这两个通道是 很难分开的。因为一般由无源元件R和C 组成的反馈网络显然是双向作用的，而 放大电路本身也存在固有的内部反馈。 但是，在工程实践中的我们有必要也有 理由来做一些合理的假定，目的在于突 出主要的因素，略去次要的因素，使工 作机理更清晰，问题的处理更简单

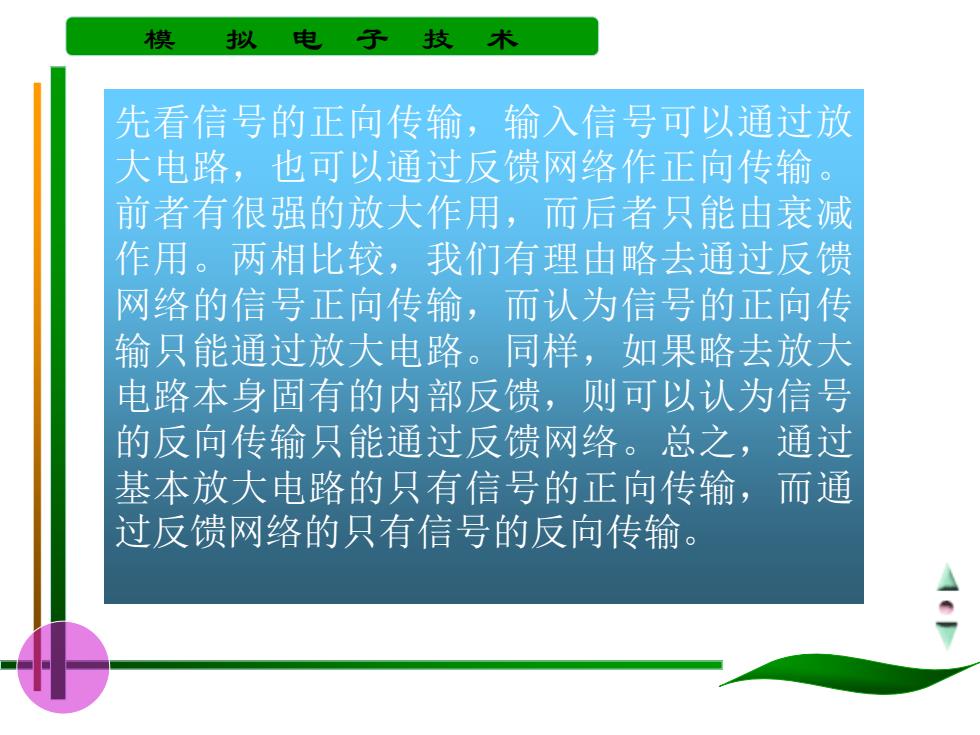

模 拟 电 子 技 术 先看信号的正向传输，输入信号可以通过放 大电路，也可以通过反馈网络作正向传输。 前者有很强的放大作用，而后者只能由衰减 作用。两相比较，我们有理由略去通过反馈 网络的信号正向传输，而认为信号的正向传 输只能通过放大电路。同样，如果略去放大 电路本身固有的内部反馈，则可以认为信号 的反向传输只能通过反馈网络。总之，通过 基本放大电路的只有信号的正向传输，而通 过反馈网络的只有信号的反向传输
模 拟 电 子 技 术 先看信号的正向传输，输入信号可以通过放 大电路，也可以通过反馈网络作正向传输。 前者有很强的放大作用，而后者只能由衰减 作用。两相比较，我们有理由略去通过反馈 网络的信号正向传输，而认为信号的正向传 输只能通过放大电路。同样，如果略去放大 电路本身固有的内部反馈，则可以认为信号 的反向传输只能通过反馈网络。总之，通过 基本放大电路的只有信号的正向传输，而通 过反馈网络的只有信号的反向传输
