2.2平面力对点之矩平面力偶 五平面力偶系的合成与平衡条件 1合成 在同平面内的任意个力偶可以合成为一个合力偶， 合力偶矩等于各个力偶矩的代数和 M=∑4 2平衡条件M=∑M,0 i=1 六平衡条件的应用 1取研究对象 2受力图？ 3列方程？ 4求解 32
32 1 合成 在同平面内的任意个力偶可以合成为一个合力偶， 1 n i i M M = = 五 平面力偶系的合成与平衡条件 2 平衡条件 合力偶矩等于各个力偶矩的代数和 2.2 平面力对点之矩 平面力偶 六 平衡条件的应用 1 取研究对象 2 受力图? 3 列方程? 4 求解 1 n i i M M = = =0

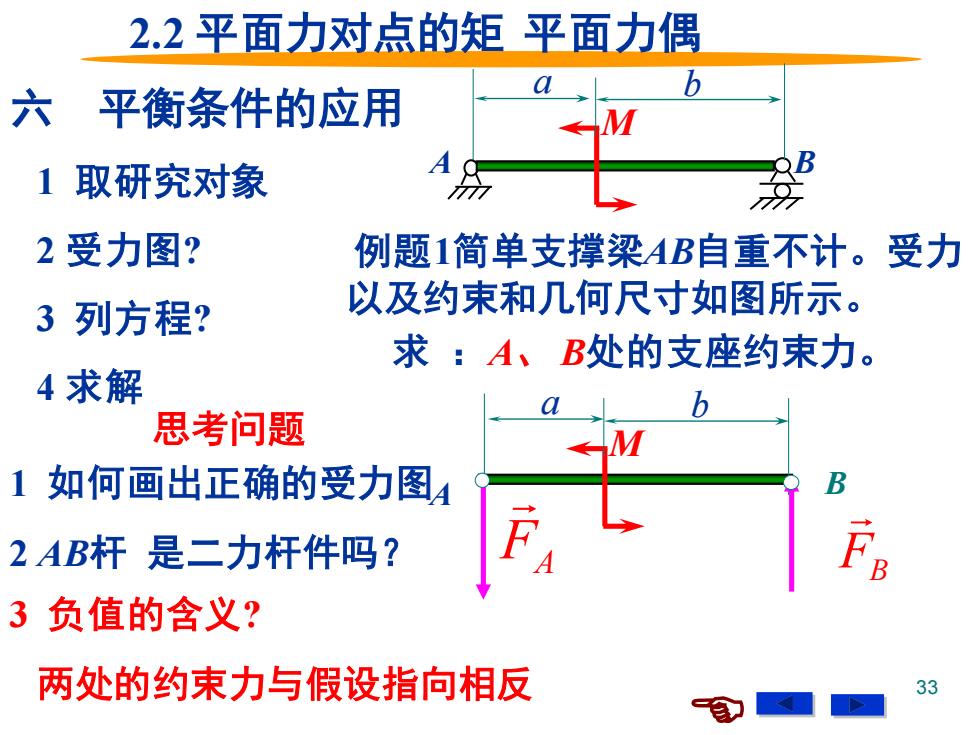

2.2平面力对点的矩平面力偶 六 平衡条件的应用 1取研究对象 2受力图？ 例题1简单支撑梁AB自重不计。受力 3列方程？ 以及约束和几何尺寸如图所示。 求：A、B处的支座约束力。 4求解 思考问题 1如何画出正确的受力图4 2AB杆是二力杆件吗？ 3负值的含义？ 两处的约束力与假设指向相反 33
33 六 平衡条件的应用 FB FA 1 取研究对象 2 受力图? 3 列方程? 4 求解 例题1简单支撑梁AB自重不计。受力 以及约束和几何尺寸如图所示。 求 ：A、 B处的支座约束力。 1 如何画出正确的受力图 2 AB杆 是二力杆件吗？ 2.2 平面力对点的矩 平面力偶 思考问题 M a b A B 3 负值的含义? 两处的约束力与假设指向相反 A M a b B

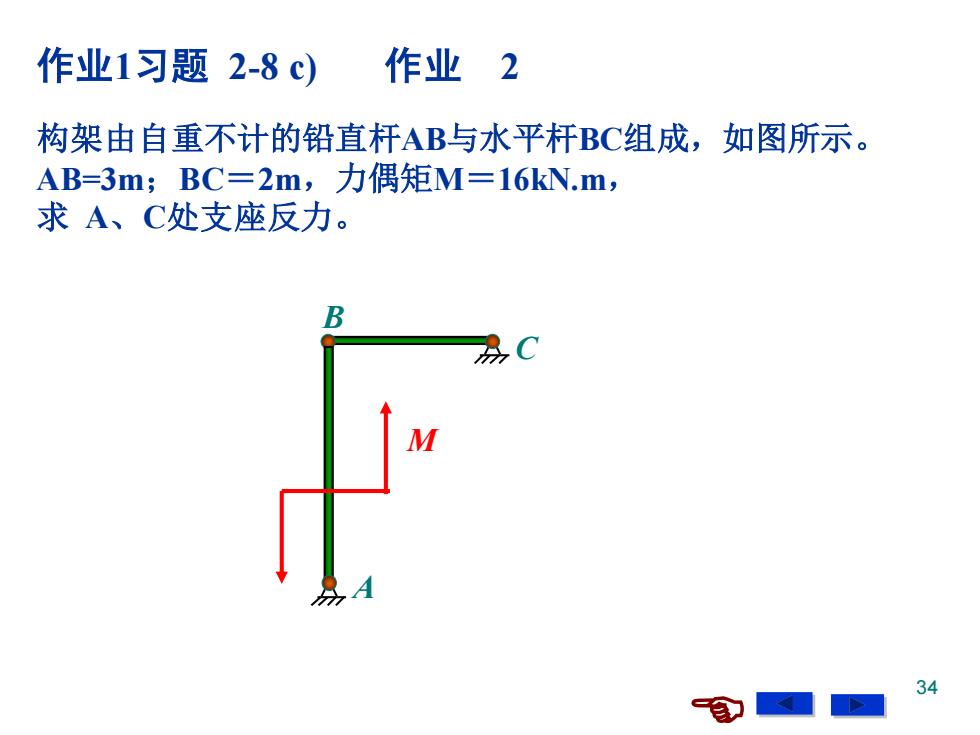

作业1习题2-8c) 作业2 构架由自重不计的铅直杆AB与水平杆BC组成，如图所示。 AB=3m;BC=2m,力偶矩M=16kN.m, 求A、C处支座反力。 C 34
34 作业1习题 2-8 c) 构架由自重不计的铅直杆AB与水平杆BC组成，如图所示。 AB=3m；BC＝2m，力偶矩M＝16kN.m， 求 A、C处支座反力。 作业 2 M A B C

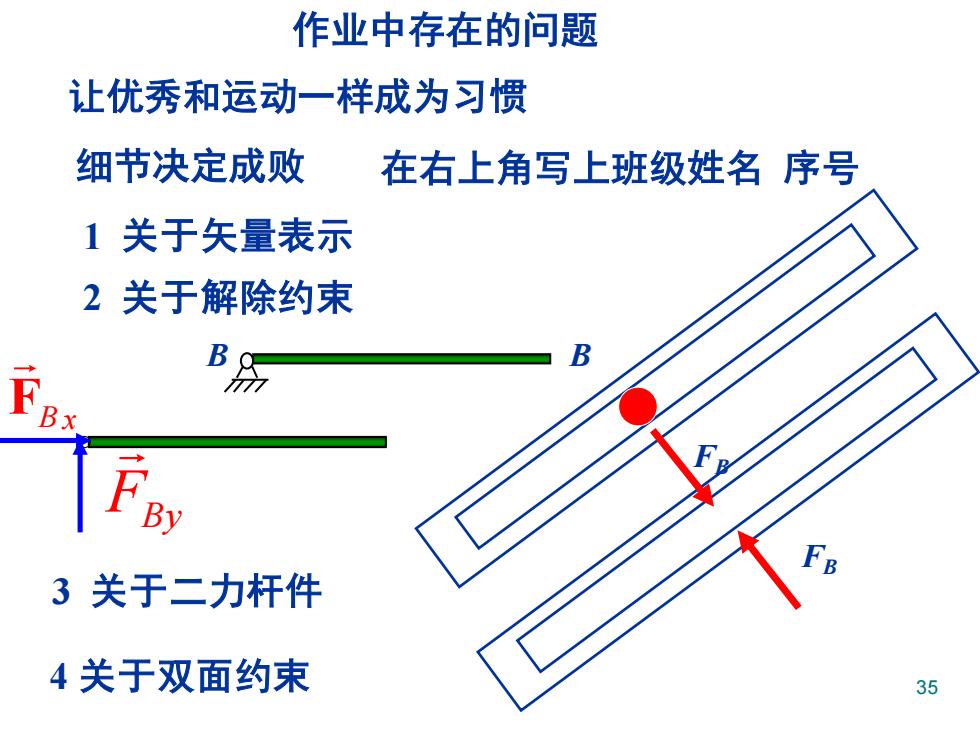

作业中存在的问题 让优秀和运动一样成为习惯 细节决定成败 在右上角写上班级姓名序号 1关于矢量表示 2关于解除约束 B 飞 3关于二力杆件 4关于双面约束 35
35 作业中存在的问题 3 关于二力杆件 让优秀和运动一样成为习惯 细节决定成败 1 关于矢量表示 2 关于解除约束 4 关于双面约束 在右上角写上班级姓名 序号 B FB FB B FBy FB x

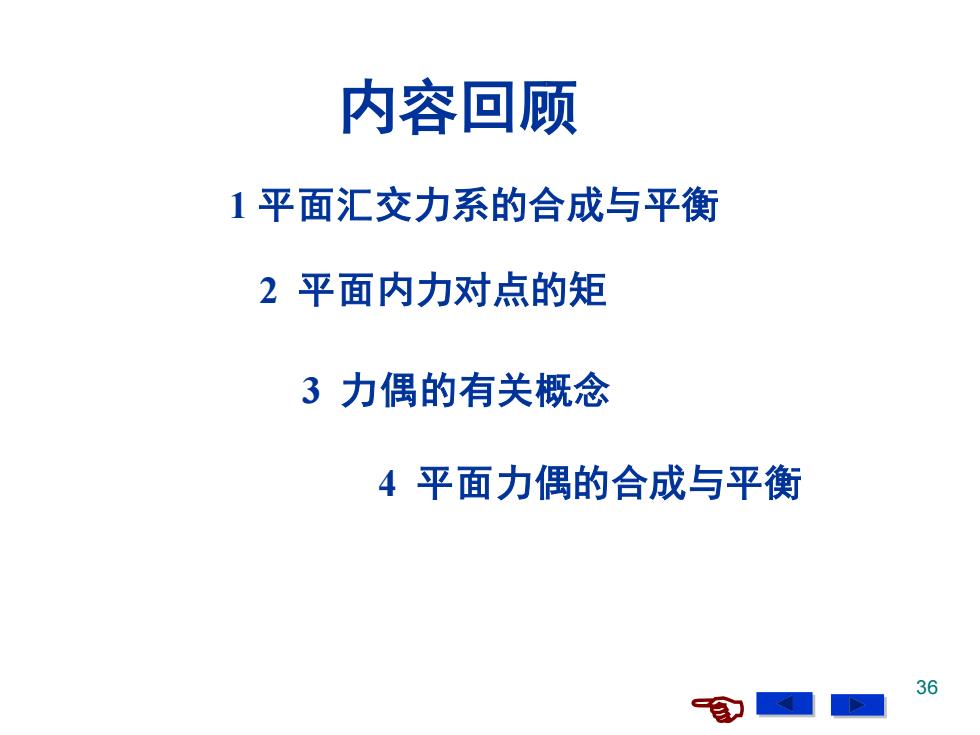

内容回顾 1平面汇交力系的合成与平衡 2平面内力对点的矩 3力偶的有关概念 4平面力偶的合成与平衡 36 含)
36 内容回顾 1 平面汇交力系的合成与平衡 2 平面内力对点的矩 3 力偶的有关概念 4 平面力偶的合成与平衡
