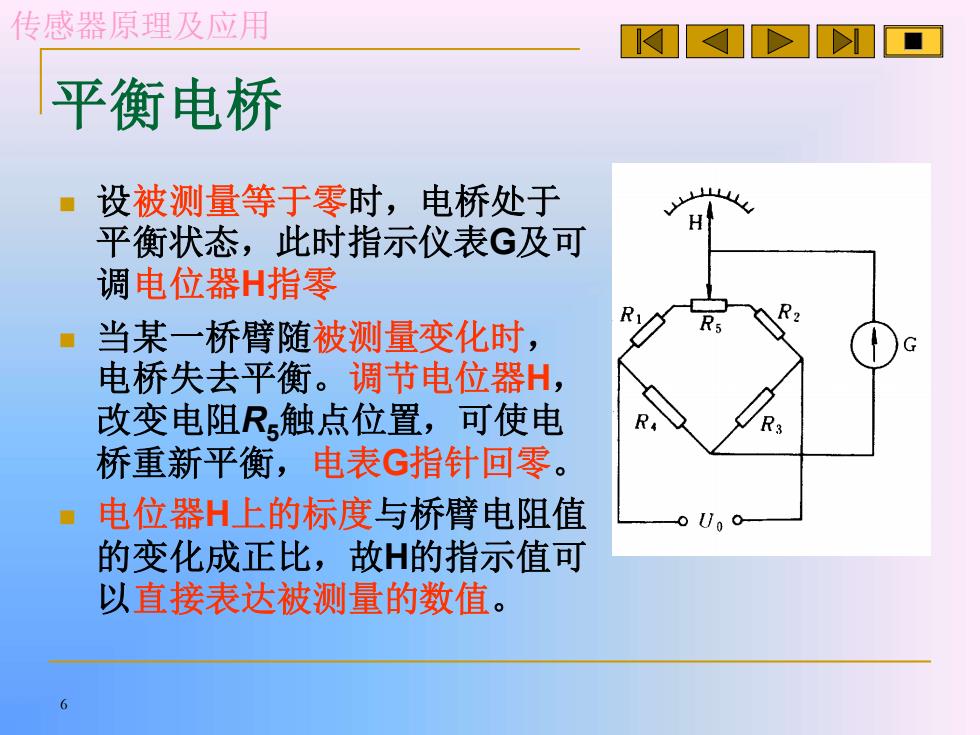

传感器原理及应用平衡电桥设被测量等于零时，电桥处于平衡状态，此时指示仪表G及可调电位器H指零R:Rs当某一桥臂随被测量变化时电桥失去平衡。调节电位器H改变电阻R.触点位置，可使电RR3桥重新平衡，电表G指针回零电位器H上的标度与桥臂电阻值0U.0的变化成正比，故H的指示值可以直接表达被测量的数值
传感器原理及应用 6 平衡电桥 ◼ 设被测量等于零时，电桥处于 平衡状态，此时指示仪表G及可 调电位器H指零 ◼ 当某一桥臂随被测量变化时， 电桥失去平衡。调节电位器H， 改变电阻R5触点位置，可使电 桥重新平衡，电表G指针回零。 ◼ 电位器H上的标度与桥臂电阻值 的变化成正比，故H的指示值可 以直接表达被测量的数值

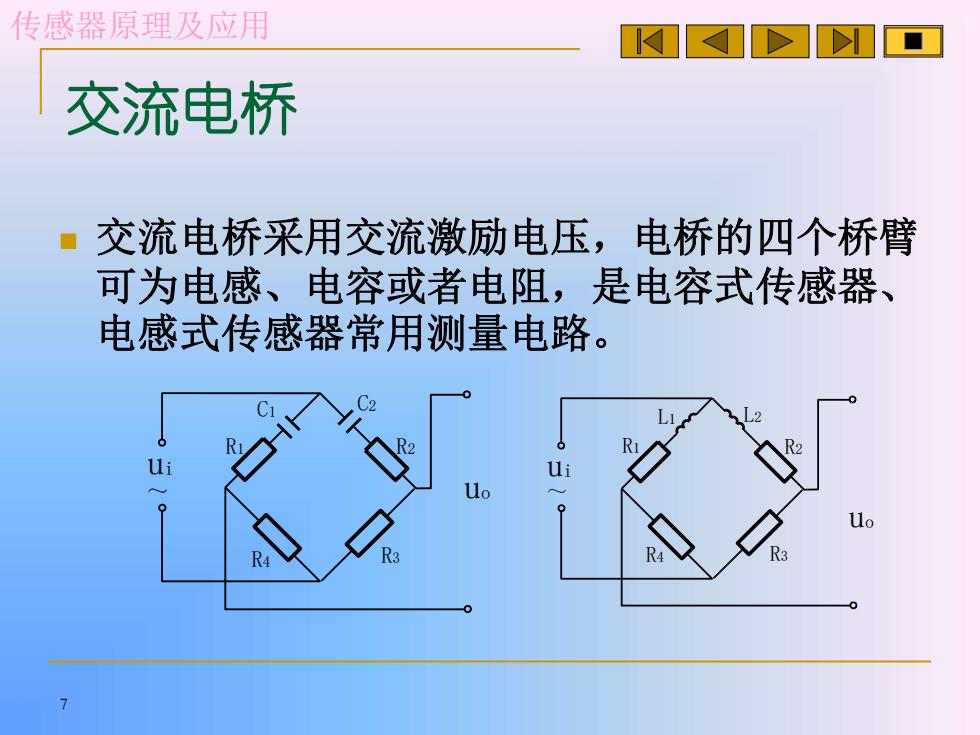

传感器原理及应用交流电桥交流电桥采用交流激励电压，电桥的四个桥臂可为电感、电容或者电阻，是电容式传感器电感式传感器常用测量电路。12R2PR2uiuouoR3R3R4R4
传感器原理及应用 7 交流电桥 ◼ 交流电桥采用交流激励电压，电桥的四个桥臂 可为电感、电容或者电阻，是电容式传感器、 电感式传感器常用测量电路。 C1 C2 ui ～ uo R1 R2 R R3 4 ui ～ uo R1 R2 R4 R3 L1 L2

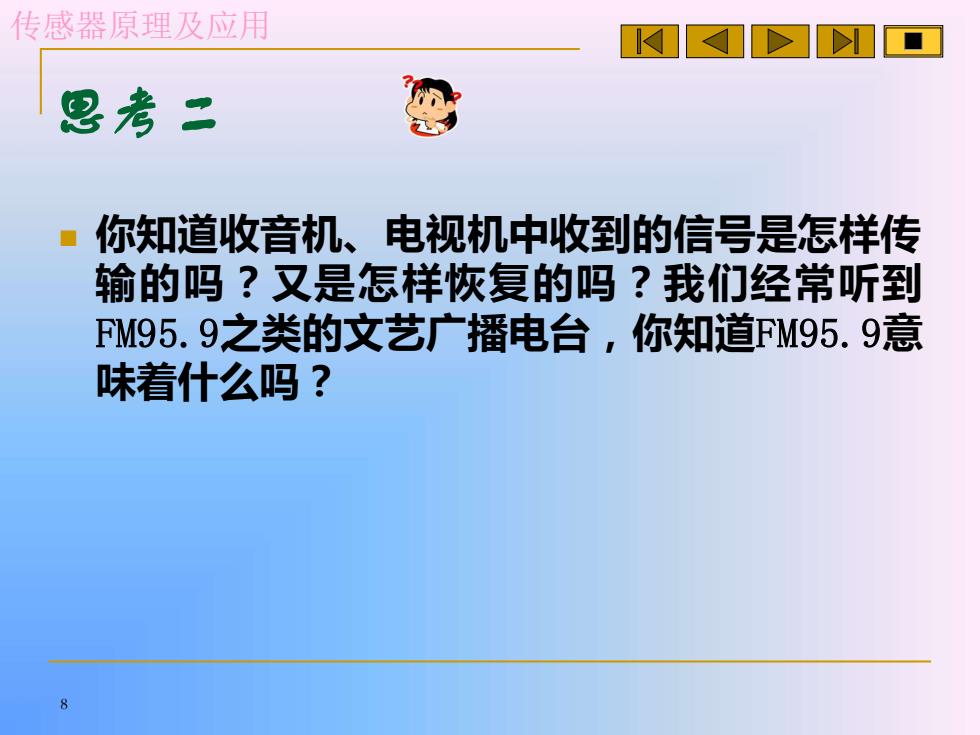

传感器原理及应用思考二你知道收音机、电视机中收到的信号是怎样传输的吗？又是怎样恢复的吗？我们经常听到FM95.9之类的文艺广播电台，你知道FM95.9意味着什么吗？
传感器原理及应用 8 思考二 ◼ 你知道收音机、电视机中收到的信号是怎样传 输的吗？又是怎样恢复的吗？我们经常听到 FM95.9之类的文艺广播电台，你知道FM95.9意 味着什么吗？

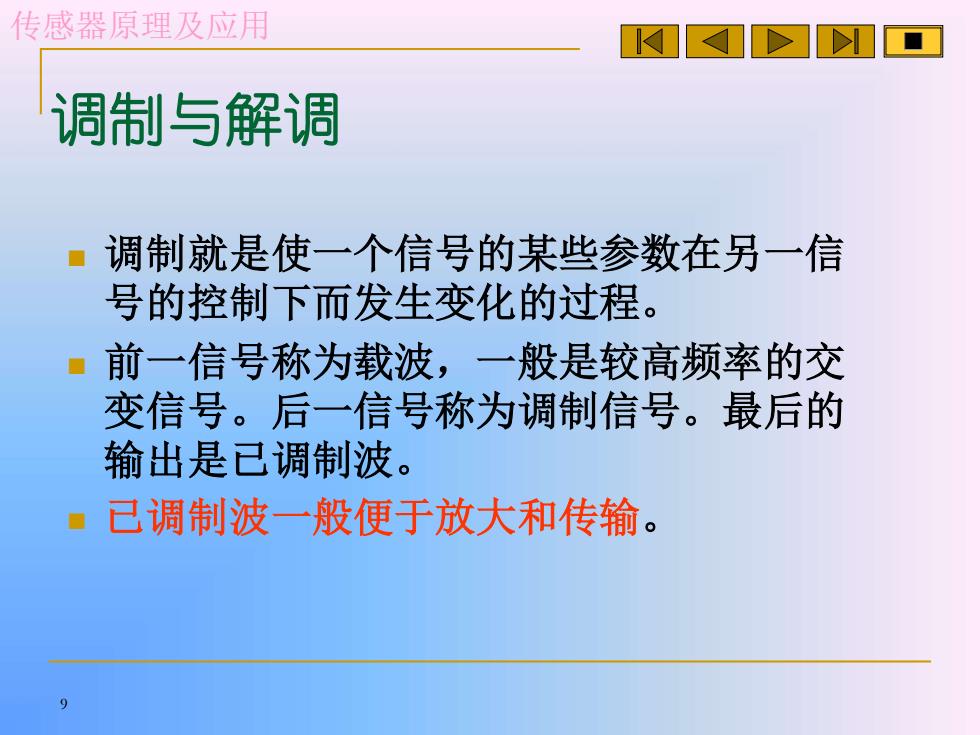

传感器原理及应用调制与解调调制就是使一个信号的某些参数在另一信号的控制下而发生变化的过程前一信号称为载波，一般是较高频率的交变信号。后一信号称为调制信号。最后的输出是已调制波。已调制波一般便于放大和传输
传感器原理及应用 9 调制与解调 ◼ 调制就是使一个信号的某些参数在另一信 号的控制下而发生变化的过程。 ◼ 前一信号称为载波，一般是较高频率的交 变信号。后一信号称为调制信号。最后的 输出是已调制波。 ◼ 已调制波一般便于放大和传输
