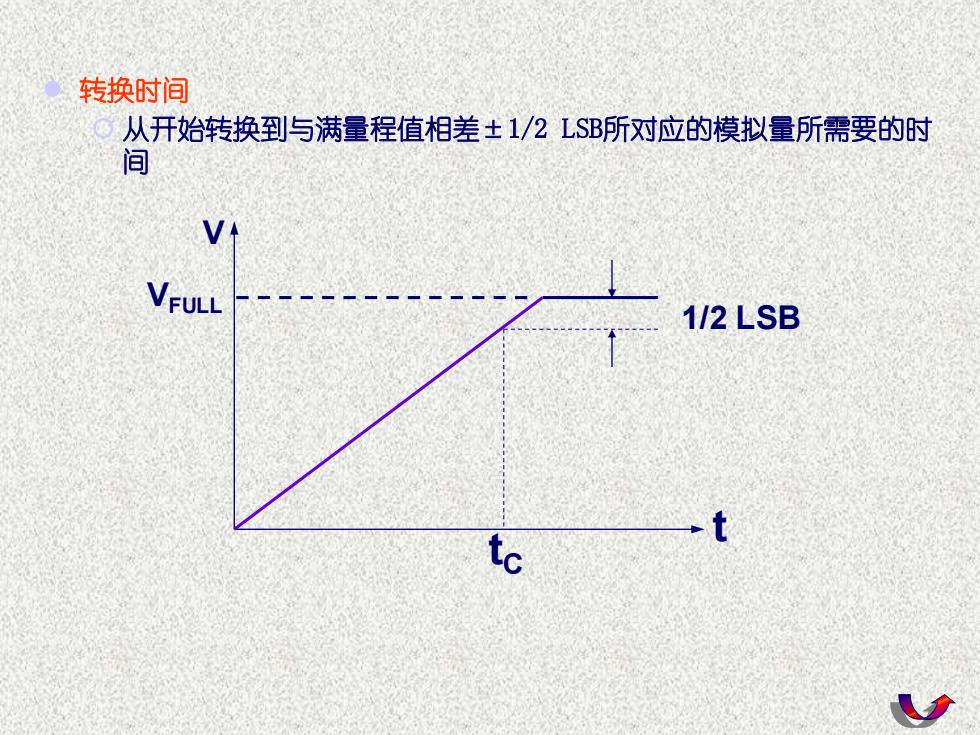

转换时间 从开始转换到与满量程值相差±1/2LSB所对应的模拟量所需要的时 间 V VFULL 1/2 LSB -t tc
⚫ 转换时间 从开始转换到与满量程值相差±1/2 LSB所对应的模拟量所需要的时 间 t V 1/2 LSB tC VFULL
3、为控制电阻网络各支路电阻值的精度，实际的D/A转换器采用 R-2R梯形电阻网络（见下图），它只用两种阻值的电阻(R和2R)。 R gg。3 Vo 2R12R 2R0 2R 2R A R B R C R D VREF 例如R=1,Vr=16V, I=8,4,2,1代表二进制的权，实现了数字到模拟转换。 用8位寄存器的输出代替开关状态，就是实际的D/A转换器
3、为控制电阻网络各支路电阻值的精度，实际的D/A转换器采用 R-2R梯形电阻网络(见下图)，它只用两种阻值的电阻(R和2R)。 例如R=1，VREF＝16V. I=8,4,2,1 代表二进制的权，实现了数字到模拟转换。 用8位寄存器的输出代替开关状态，就是实际的D/A转换器 k0 k1 k2 k3 2R 2R 2R 2R 2R R R R VREF R Vo A B C D

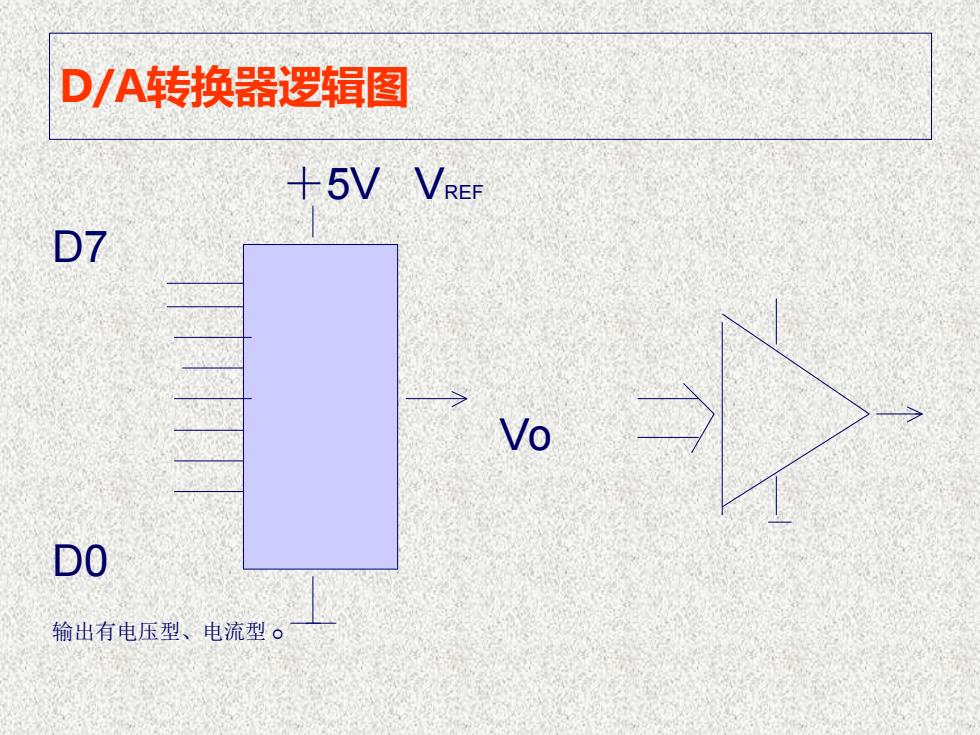

D/A转换器逻辑图 +5V VREF D7 Vo DO 输出有电压型、电流型
D/A转换器逻辑图 ＋5V VREF D7 Vo D0 输出有电压型、电流型
