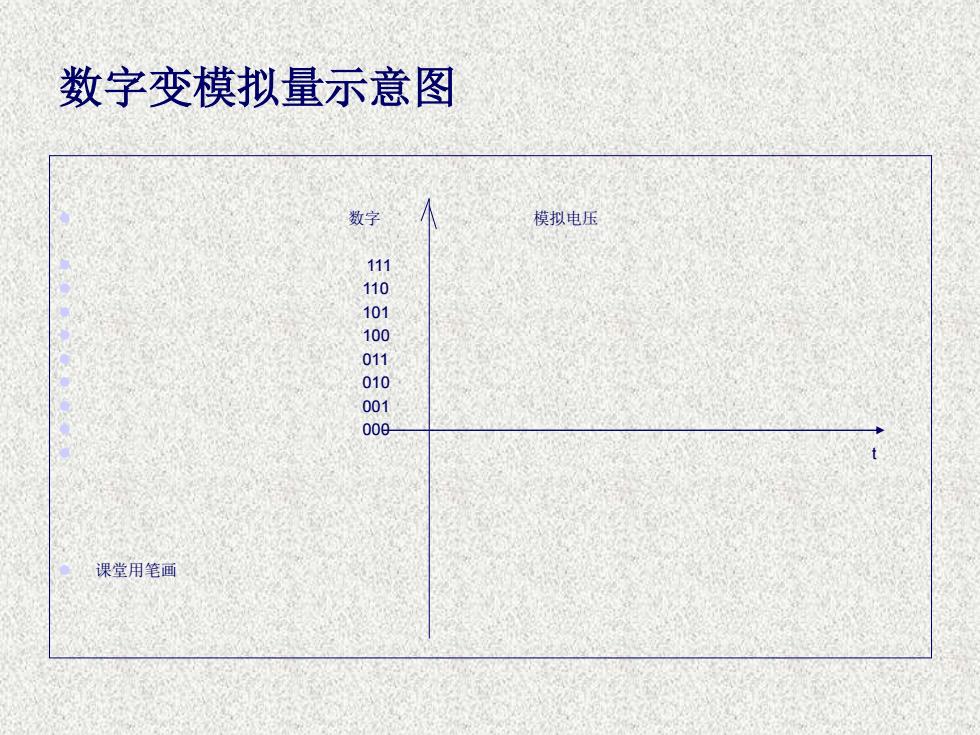

数字变模拟量示意图 数字 模拟电压 00g 课堂用笔画
数字变模拟量示意图 ⚫ 数字 模拟电压 ⚫ 111 ⚫ 110 ⚫ 101 ⚫ 100 ⚫ 011 ⚫ 010 ⚫ 001 ⚫ 000 ⚫ t ⚫ 课堂用笔画
4、若输入端有个支路，则输出电压V与输入电压V的关 系为： V4 V3 V2 V1 RO R4R3R2 R1 Vo 分
4、若输入端有n个支路, 则输出电压VO与输入电压Vi的关 系为： V4 V3 V2 V1 R4 R3 R2 R1 i4 i3 i2 i1 R0 V0 Vo = – R0 · ( + + + ) V4 V3 V2 V1 R4 R3 R2 R1
二、由T型电阻网络和运算放大器构成的DA转换器 1、一个简单的D/A转换器 VREF D3 D2 0, DO RO R 2R 4R 8R Vo 则可得到Vo的输出表达式为： Vo=-RO-VREF D3 +D2+D1+D0) 设fe=8VR=1则 R 23222120 l0=1A,h=2A,2=4A,l3=8A代表权 则根据D3~D0的16种组合，可得到16个Vo的值，每个值依次递增1，可得到一 个阶梯波电压。（若基准电压VREF≥0）则其中，Vomin=O; Vomax (1-2-4):VR
二、由T型电阻网络和运算放大器构成的D/A转换器 1、一个简单的D/A转换器 VREF D3 D2 D1 D0 R 2R 4R 8R R0 Vo 则可得到Vo的输出表达式为： Vo= – R0·VREF ( D3 +D2 +D1+D0） 设Vrfe＝8V R=1 则 R 23 2 2 2 1 2 0 I0=1A, I1=2A, I2=4A, I3=8A 代表权 则根据D3~D0的16种组合，可得到16个Vo的值，每个值依次递增1，可得到一 个阶梯波电压。（若基准电压VREF≥0）则其中， Vomin = 0； Vomax = (1– 2 –4 )·VR
2R R S1 o 4R S29 8R S30 16R 32R S50 Vref 64R S6 28R S70 256R S8 o 如果每个支路由一个开关S控制，S=1表示S合上，S0表示S1 断开，则： i=1 输出电压与开关组合成比例，实现了开关数字量到模拟量的转换
2R 4R 8R 16R 32R 64R 128R 256R Vref Rf VO S1 S2 S3 S4 S5 S6 S7 S8 如果每个支路由一个开关Si控制，Si=1表示Si合上，Si=0表示Si 断开，则： 输出电压与开关组合成比例，实现了开关数字量到模拟量的转换。 n 0 i ref i i=1 1 V = - S V 2
2、D/A转换器的性能与技术指标 分辨率(Resolution) ©输入的二进制数每士1个最低有效位(LSB)使输出变化的程度。 ©一般用输入数字量的位数来表示：如8位、10位 例：一个满量程为5V的10位DAC,士1LSB的变化将使输出变化 5/210-1)=5/1023=0.04888V=48.88mV 转换精度（误差） 实际输出值与理论值之间的最大偏差。 ©一般用最小量化阶∠来度量，如士1/2LSB 也可用满量程的百分比来度量，如0.05%FSR (LSB-Least Significant Bit,FSR-Full Scale Range)
2、D/A转换器的性能与技术指标 ⚫ 分辨率（Resolution） 输入的二进制数每±1个最低有效位(LSB)使输出变化的程度。 一般用输入数字量的位数来表示: 如8位、10位 例：一个满量程为5V的10位DAC，±1 LSB的变化将使输出变化 5/(210 -1)=5/1023=0.04888V=48.88mV ⚫ 转换精度（误差） 实际输出值与理论值之间的最大偏差。 一般用最小量化阶⊿来度量，如±1/2 LSB 也可用满量程的百分比来度量，如0.05% FSR (LSB-Least Significant Bit, FSR-Full Scale Range)
