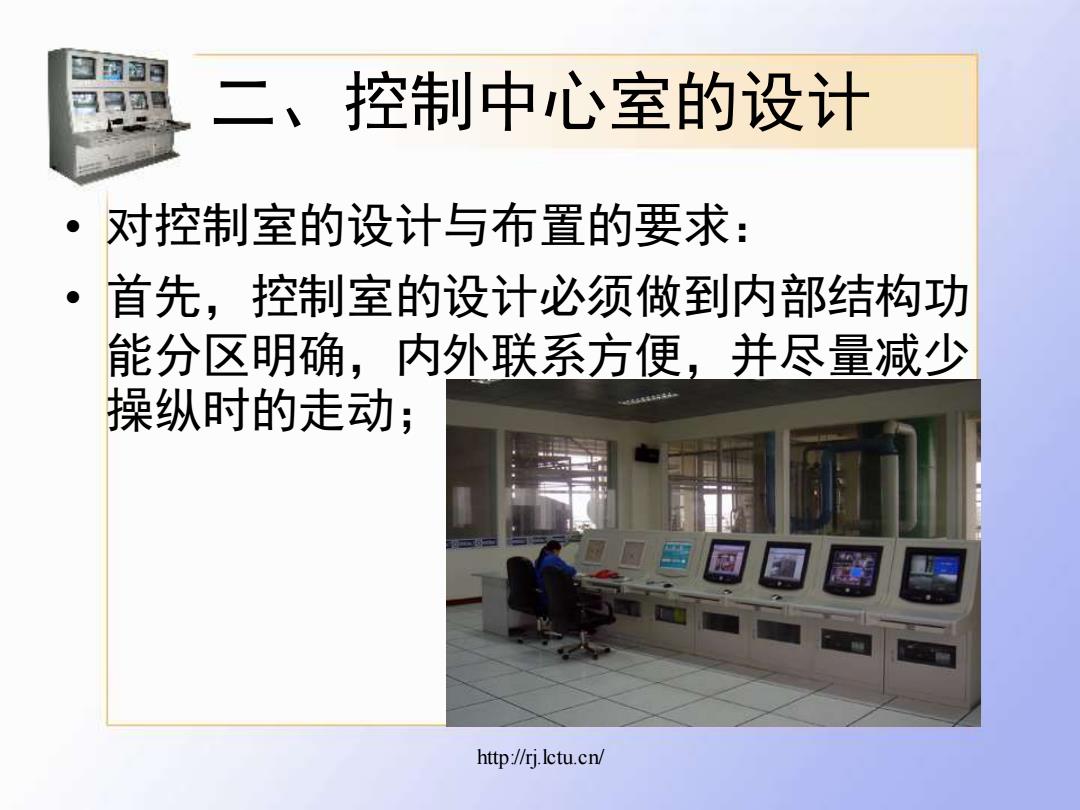

二、控制中心室的设计 对控制室的设计与布置的要求： 首先，控制室的设计必须做到内部结构功 能分区明确，内外联系方便，并尽量减少 操纵时的走动； http://rj.Ictu.cn/
http://rj.lctu.cn/ 二、控制中心室的设计 • 对控制室的设计与布置的要求： • 首先，控制室的设计必须做到内部结构功 能分区明确，内外联系方便，并尽量减少 操纵时的走动；
二、控制中心室的设计 其次是控制室空间的合理布置和利用。 1、作业活动要求的尺寸 ·2、设备及其他活动空间要求的尺寸 http://rj.Ictu.cn/
http://rj.lctu.cn/ 二、控制中心室的设计 • 其次是控制室空间的合理布置和利用。 • 1、作业活动要求的尺寸 • 2、设备及其他活动空间要求的尺寸
1、作业活动要求的尺寸 视点1，为工作人员在仪表盘上操纵仪表的部位，人的作业部位主要 在盘中上部，人与仪表板的距离一般为500-700mm。 视点2，为工作人员巡检信息的部位，在这里操纵者要观察所有仪表 盘及摸拟盘，人的水平视距以2000mm左右为宜。 视点3，为工作人员坐在控制台前进行作业的部位，人的作用主要是 把仪表盘出现的信息与控制台的作业贯通起来，以达到控制的目的， 人与仪表盘的距离为3000一5000mm。 棋拟盘视点下 最大40° 一”视点2 最大30°、视点3 1200 800.700 1500 10002500 1500~2000 67008700
http://rj.lctu.cn/ 1、作业活动要求的尺寸 • 视点1，为工作人员在仪表盘上操纵仪表的部位，人的作业部位主要 在盘中上部，人与仪表板的距离一般为500-700mm。 • 视点2，为工作人员巡检信息的部位，在这里操纵者要观察所有仪表 盘及摸拟盘，人的水平视距以2000mm左右为宜。 • 视点3，为工作人员坐在控制台前进行作业的部位，人的作用主要是 把仪表盘出现的信息与控制台的作业贯通起来，以达到控制的目的， 人与仪表盘的距离为3000—5000mm
2设备及其他活动空间要求的尺寸 仪表盘的厚度一般为600-900mm; 仪表板后面供检修和行人之用的走廊， 般不小于1200mm; 控制台后面的活动宽度为1500-2000mm; 控制室的高度主要以视角要求（如视点2的 较佳垂直视角为40°)和照明设备及空调 设备安装因素决定，一般室内净高3200 3500mm,大约为进深尺寸的2/5-1/2。 http://rj.Ictu.cn/
http://rj.lctu.cn/ 2、设备及其他活动空间要求的尺寸 • 仪表盘的厚度一般为600 - 900mm； • 仪表板后面供检修和行人之用的走廊，一 般不小于1200mm； • 控制台后面的活动宽度为1500-2000mm； • 控制室的高度主要以视角要求（如视点2的 较佳垂直视角为40°）和照明设备及空调 设备安装因素决定，一般室内净高3200— 3500mm，大约为进深尺寸的2/5-1/2

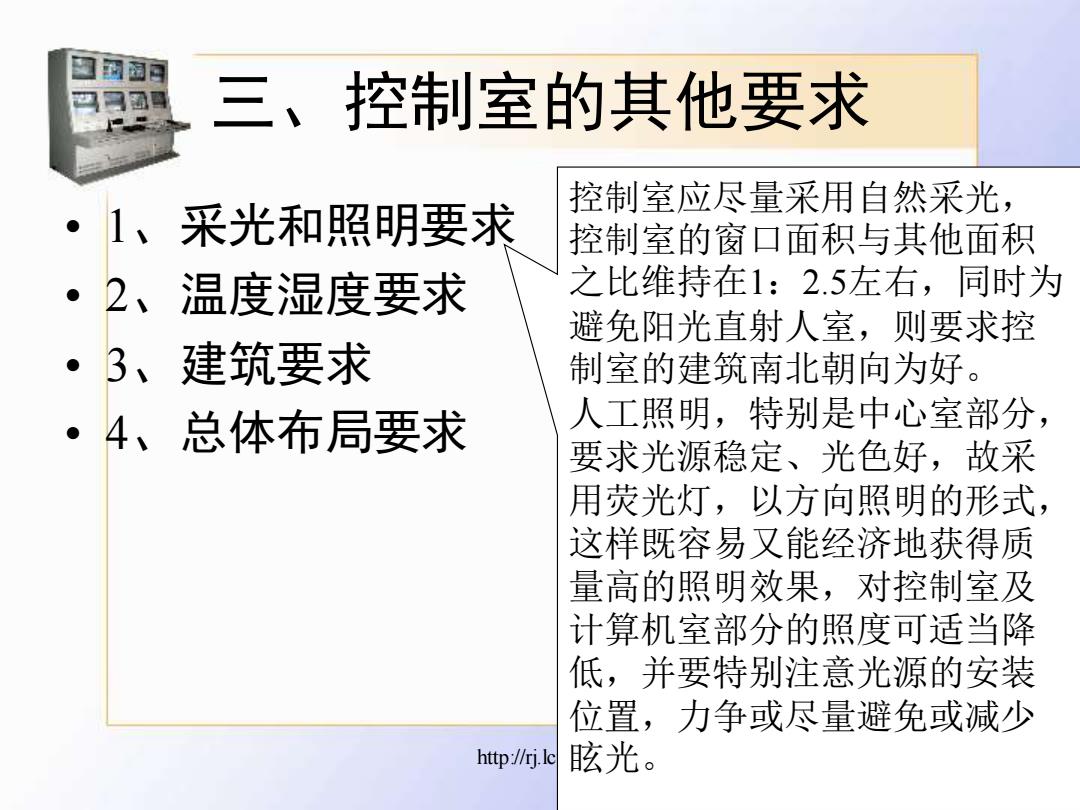

三、控制室的其他要求 控制室应尽量采用自然采光， 1、采光和照明要求 控制室的窗口面积与其他面积 2、温度湿度要求 之比维持在1：2.5左右，同时为 避免阳光直射人室，则要求控 。3、建筑要求 制室的建筑南北朝向为好。 4、总体布局要求 人工照明，特别是中心室部分， 要求光源稳定、光色好，故采 用荧光灯，以方向照明的形式， 这样既容易又能经济地获得质 量高的照明效果，对控制室及 计算机室部分的照度可适当降 低，并要特别注意光源的安装 位置，力争或尽量避免或减少 http://rj.lc 眩光
http://rj.lctu.cn/ 三、控制室的其他要求 • 1、采光和照明要求 • 2、温度湿度要求 • 3、建筑要求 • 4、总体布局要求 控制室应尽量采用自然采光， 控制室的窗口面积与其他面积 之比维持在1：2.5左右，同时为 避免阳光直射人室，则要求控 制室的建筑南北朝向为好。 人工照明，特别是中心室部分， 要求光源稳定、光色好，故采 用荧光灯，以方向照明的形式， 这样既容易又能经济地获得质 量高的照明效果，对控制室及 计算机室部分的照度可适当降 低，并要特别注意光源的安装 位置，力争或尽量避免或减少 眩光
