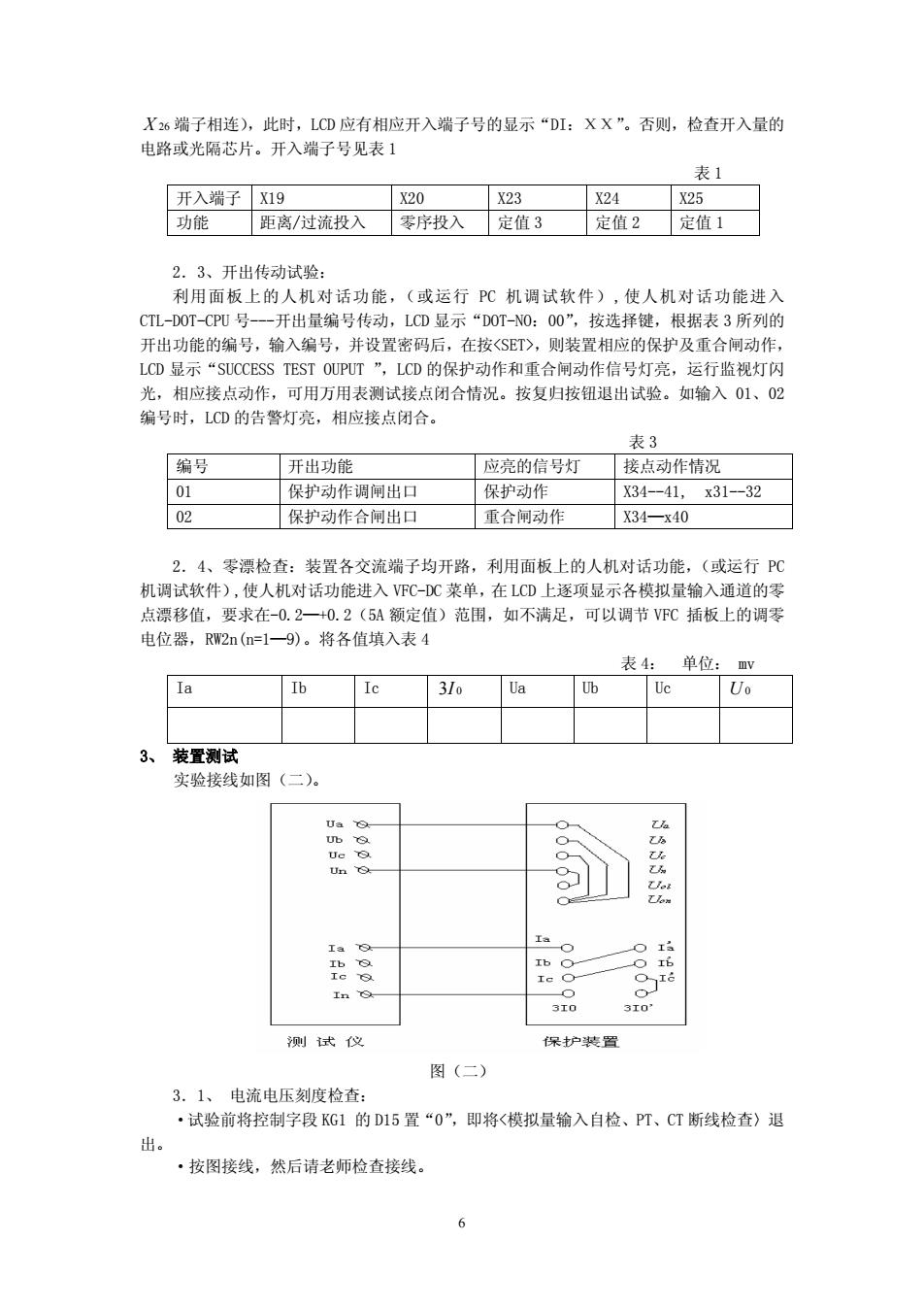

X6端子相连)，此时，LCD应有相应开入端子号的显示“DI:XX”。否则，检查开入量的 电路或光隔芯片。开入端子号见表1 表1 开入端子X19 X20 X23 X24 X25 功能距离/过流投入零序投入定值3 定值2定值1 23、开出传动试验 利用面板上的人机对话功能，（或运行P℃机调试软件），使人机对话功能进入 CTL-D0T-CPU号 -开出量编号传动，LCD显示“D0T-N0:00”,按选择键，根据表3所列的 开出功能的编号，输入编号，并设置密码后，在按<ST>,则装置相应的保护及重合闸动作， LCD显示“SUCCESS TEST OUPUT”,LCD的保护动作和重合闸动作信号灯亮，运行监视灯闪 光，相应接点动作，可用万用表测试接点闭合情况。按复归按钮退出试验。如输入01、02 编号时，LCD的告警灯亮，相应接点闭合。 表3 编号 开出功能 应亮的信号灯接点动作情况 01 保护动作调闸出口 保护动作 X34--41.x31--32 02 保护动作合闸出口 重合闸动作 X34一x40 2,4、零漂检查：装置各交流端子均开路，利用面板上的人机对话功能，（或运行PC 机调试软件)，使人机对话功能进入VC-DC莱单，在LCD上逐项显示各模拟量输入通道的零 点漂移值，要求在-0.2一+0.2(5A额定值)范围，如不满足，可以调节V℉C插板上的调零 电位器，RW2n(a=1一9)。将各值填入表4 表4： 单位：y 18 310 Ua Uc Uo 3、装置测试 实验接线如图（二）. 8 侧式仪 保护装置 图（二） 3.1 电流电压刻度检查 ·试验前将控制字段G1的D15置“0”，即将<模拟量输入自检、PT、CT断线检查)退 出。 ·按图接线，然后请老师检查接线。 6
6 X 26 端子相连），此时，LCD 应有相应开入端子号的显示“DI：ΧΧ”。否则，检查开入量的 电路或光隔芯片。开入端子号见表 1 表 1 开入端子 X19 X20 X23 X24 X25 功能 距离/过流投入 零序投入 定值 3 定值 2 定值 1 2．3、开出传动试验： 利用面板上的人机对话功能，（或运行 PC 机调试软件）,使人机对话功能进入 CTL-DOT-CPU 号---开出量编号传动，LCD 显示“DOT-NO：00”，按选择键，根据表 3 所列的 开出功能的编号，输入编号，并设置密码后，在按<SET>，则装置相应的保护及重合闸动作， LCD 显示“SUCCESS TEST OUPUT ”，LCD 的保护动作和重合闸动作信号灯亮，运行监视灯闪 光，相应接点动作，可用万用表测试接点闭合情况。按复归按钮退出试验。如输入 01、02 编号时，LCD 的告警灯亮，相应接点闭合。 表 3 编号 开出功能 应亮的信号灯 接点动作情况 01 保护动作调闸出口 保护动作 X34--41, x31--32 02 保护动作合闸出口 重合闸动作 X34—x40 2．4、零漂检查：装置各交流端子均开路，利用面板上的人机对话功能，（或运行 PC 机调试软件）,使人机对话功能进入 VFC-DC 菜单，在 LCD 上逐项显示各模拟量输入通道的零 点漂移值，要求在-0.2—+0.2（5A 额定值）范围，如不满足，可以调节 VFC 插板上的调零 电位器，RW2n(n=1—9)。将各值填入表 4 表 4： 单位： mv Ia Ib Ic 3I 0 Ua Ub Uc U 0 3、 装置测试 实验接线如图（二）。 图（二） 3．1、 电流电压刻度检查： ·试验前将控制字段 KG1 的 D15 置“0”，即将<模拟量输入自检、PT、CT 断线检查〉退 出。 ·按图接线，然后请老师检查接线
·按附录有关章节所述，打开测试仪。 ·在测试仪人-机对话界面设置各量。 ·测试方法见附录I有关章节（建议用手动试验或变频实验） )、将电流回路顺极性串联，通入额定电流，使人机对话功能进入FI一VI一子莱单 观察LCD显示的6，，316有效值，要求与设置输入电流值相差不大与士3%。如不满足，可 以调节FC插板上的相应电位器，RW1n(n=1一4)。将数据分别记录到表5。 b)、将电压回路同极性并联，加上额定电压(10Q。使人机对话功能进入FI一灯 一子菜单，在LCD上逐项显示V,,,3,的有效值，要求与设置输入电压值相差不大 与士3%。如不满足，可以调节V℉C插板上的相应电位器，RW1(n=5一5)。将数据分别记录 到表5 表5 输入电流 5A Ia Ib 310 LCD显示数据 输入电压 105 Ua LCD显示数据 300 3.2、电压、电流线性度检查： 实验接线如图（二）。 )在电流回路，每一相分别通入10A、5A、2A、1、0.4A电流，观察LCD的显示，对 应每个量，将1a Ib. Ie. 3I0中误差最大的数据记录表6。 b)在电压回路分别加入电压80V、60V、50N、10V、5Y、1V、0.4W,观察LCD的显示， 对应每个量，将及Ua、b、Uc、3U0中误差最大的数据记录表6 表6 入由流 8A 5A 2A 1A0.4A LCD显示数 输入电压 70V 50V 5V 0.4W LCD显示数据 要求：电压通道：80 误差不大于2%，其它不大于10 电流通道：10A一2A, 误差不大于2%，其它不大于10% 六、注意事项 1、保护装置供电电源(DC220V)极性不要接错 2、测试完毕，使测试仪出于退出工作状态（工作状态指示灯灭）！ 七、思考题 1、MRT2000继电保护测试仪三相电压、电流输出有何限制？跳合闸指示的作用是什 么？ 2、保护装置硬件构成主要有几部分构成？其功能是什么？ 3、保护装置人机对话主要功能是什么？ 4、如果保护装置电压、电流线性度误差较大，请分析其产生的原因
7 ·按附录有关章节所述，打开测试仪。 ·在测试仪人-机对话界面设置各量。 ·测试方法见附录Ⅰ有关章节（建议用手动试验或变频实验） a)、将电流回路顺极性串联，通入额定电流，使人机对话功能进入 VFI—VI—子菜单， 观察 LCD 显示的 Ia, Ib,Ic,3I 0 有效值，要求与设置输入电流值相差不大与±3%。如不满足，可 以调节 VFC 插板上的相应电位器，RW1n(n=1—4)。将数据分别记录到表 5。 b)、将电压回路同极性并联，加上额定电压（ 3 100 V）。使人机对话功能进入 VFI—VI —子菜单，在 LCD 上逐项显示Va,Vb,Vc,3V 0,VX 的有效值，要求与设置输入电压值相差不大 与±3%。如不满足，可以调节 VFC 插板上的相应电位器，RW1n(n=5—5)。将数据分别记录 到表 5 表 5 输入电流 5A Ia Ib Ic 3I0 LCD 显示数据 输入电压 3 100 V Ua Ub Uc 3U0 LCD 显示数据 3．2、电压、电流线性度检查： 实验接线如图（二）。 a) 在电流回路，每一相分别通入 10A、5A、2A、1、0.4A 电流，观察 LCD 的显示，对 应每个量，将 Ia、Ib、Ic、3I0 中误差最大的数据记录表 6。 b) 在电压回路分别加入电压 80V、60V、50V、10V、5V、1V、0.4V，观察 LCD 的显示， 对应每个量，将及 Ua、Ub、Uc、3U0 中误差最大的数据记录表 6 表 6 输入电流 8A 5A 2A 1A 0.4A LCD 显示数据 输入电压 70V 50V 5V 1V 0.4V LCD 显示数据 要求：电压通道：80V—5V， 误差不大于 2%，其它不大于 10% 电流通道：10A—2A， 误差不大于 2%，其它不大于 10% 六、注意事项 1、保护装置供电电源（DC220V）极性不要接错。 2、测试完毕，使测试仪出于退出工作状态（工作状态指示灯灭）！ 七、思考题 1、MRT-2000 继电保护测试仪三相电压、电流输出有何限制？跳合闸指示的作用是什 么？ 2、保护装置硬件构成主要有几部分构成？其功能是什么？ 3、保护装置人机对话主要功能是什么？ 4、如果保护装置电压、电流线性度误差较大，请分析其产生的原因

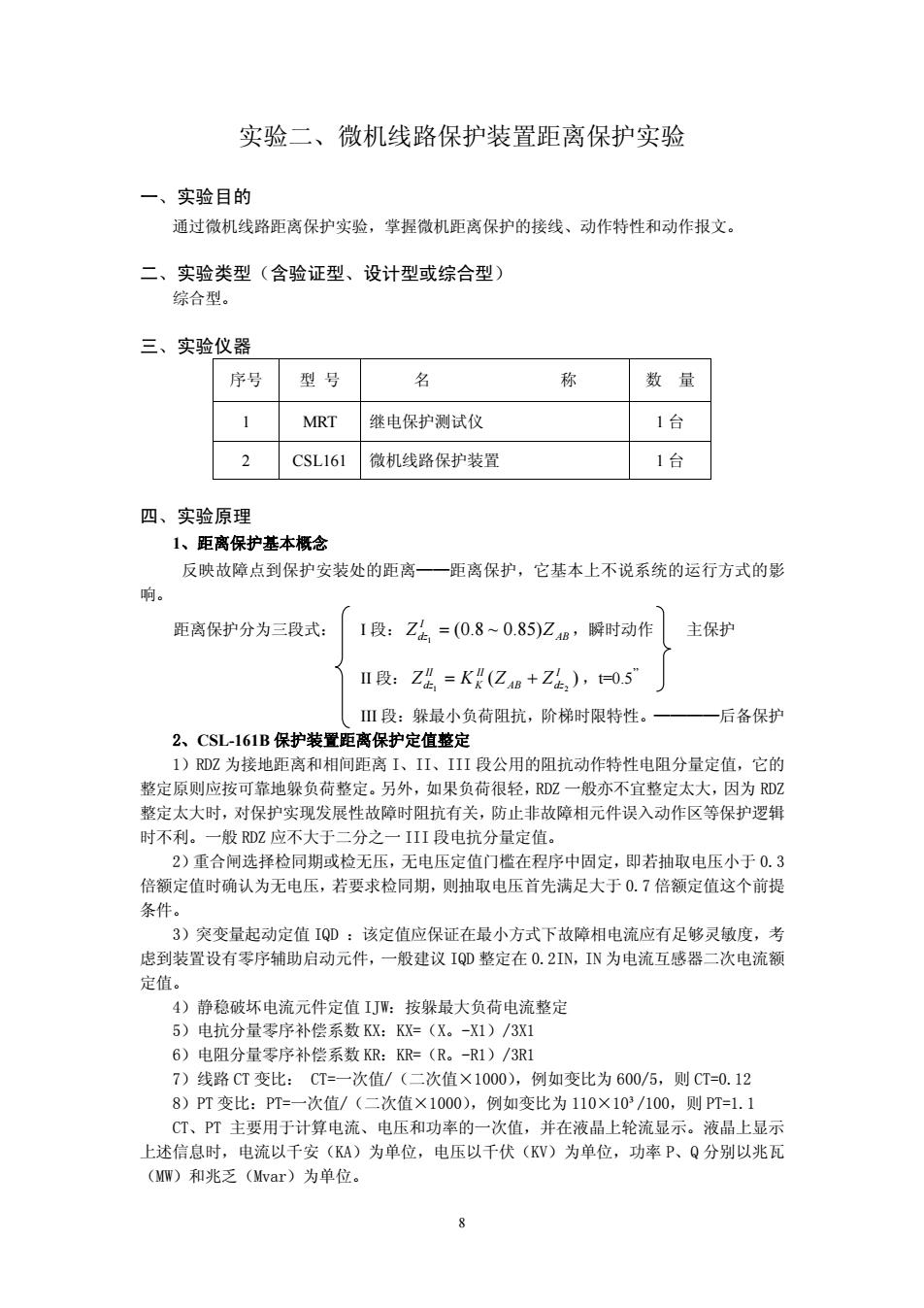

实验二、微机线路保护装置距离保护实验 一、实验目的 通过微机线路距离保护实验，掌握微机距离保护的接线、动作特性和动作报文， 二、实验类型（含验证型、设计型或综合型） 综合型。 三、实验仪器 序号 型号 名 称 数量 1 MRT 继电保护测试仪 1台 2 CSL161 微机线路保护装置 1台 四、实验原理 1、距离保护基本概念 反映故障点到保护安装处的距离 一距离保护，它基本上不说系统的运行方式的影 响。 距离保护分为三段式： 1段：Z=(0.8~0.85)Z,瞬时动作 主保护 Ⅱ段：Z=K(Z4B+Z,),0.5” Ⅲ段：躲最小负荷阻抗，阶梯时限特性。 —后备保护 2、CSL161B保护装置距离保护定值整定 1)D2为接地距离和相向距离I、II、III段公用的阻抗动作特性电阻分量定值，它的 整定原则应按可靠地躲负荷整定。另外，如果负荷很轻，RD2一般亦不宜整定太大，因为RDZ 整定太大时，对保护实现发展性故障时阻抗有关，防止非故障相元件误入动作区等保护逻辑 时不利。一般D2应不大于二分之一III段电抗分量定值。 2)重合闸选择检同期或检无压，无电压定值门槛在程序中固定，即若抽取电压小于0. 倍额定值时确认为无电压，若要求检同期，则抽取电压首先满足大于0.7倍额定值这个前提 条件。 3)突变量起动定值IQD：该定值应保证在最小方式下故障相电流应有足够灵敏度，考 虑到装置设有零序辅助启动元件，一般建议IQD整定在0.2IN,IN为电流互感器二次电流额 定值 静稳破坏电流元件定值：按躲最大负荷电流整定 5)电抗分量零序补偿系数KX:K=(X。-X1)/3X1 6)电阻分量零序补偿系数K:K=(R。-R1)/3R1 7)线路CT变比：CT=一次值/（二次值×1000），例如变比为600/5，则CT=0.12 8)pT变比：PT=一次值/（一次值X1000),例加如变比为110×103/100.利PT=1.1 并在液品上轮流显示。 液晶上显示 (MW)和兆乏(Mvar)为单位
8 实验二、微机线路保护装置距离保护实验 一、实验目的 通过微机线路距离保护实验，掌握微机距离保护的接线、动作特性和动作报文。 二、实验类型（含验证型、设计型或综合型） 综合型。 三、实验仪器 序号 型 号 名 称 数 量 1 MRT 继电保护测试仪 1 台 2 CSL161 微机线路保护装置 1 台 四、实验原理 1、距离保护基本概念 反映故障点到保护安装处的距离——距离保护，它基本上不说系统的运行方式的影 响。 距离保护分为三段式： I 段： AB I Zdz (0.8 ~ 0.85)Z 1 = ，瞬时动作 主保护 II 段： ( ) 1 2 I AB dz II K II Zdz = K Z + Z ，t=0.5’’ III 段：躲最小负荷阻抗，阶梯时限特性。————后备保护 2、CSL-161B 保护装置距离保护定值整定 1）RDZ 为接地距离和相间距离 I、II、III 段公用的阻抗动作特性电阻分量定值，它的 整定原则应按可靠地躲负荷整定。另外，如果负荷很轻，RDZ 一般亦不宜整定太大，因为 RDZ 整定太大时，对保护实现发展性故障时阻抗有关，防止非故障相元件误入动作区等保护逻辑 时不利。一般 RDZ 应不大于二分之一 III 段电抗分量定值。 2）重合闸选择检同期或检无压，无电压定值门槛在程序中固定，即若抽取电压小于 0.3 倍额定值时确认为无电压，若要求检同期，则抽取电压首先满足大于 0.7 倍额定值这个前提 条件。 3）突变量起动定值 IQD ：该定值应保证在最小方式下故障相电流应有足够灵敏度，考 虑到装置设有零序辅助启动元件，一般建议 IQD 整定在 0.2IN，IN 为电流互感器二次电流额 定值。 4）静稳破坏电流元件定值 IJW：按躲最大负荷电流整定 5）电抗分量零序补偿系数 KX：KX=（X。-X1）/3X1 6）电阻分量零序补偿系数 KR：KR=（R。-R1）/3R1 7）线路 CT 变比： CT=一次值/（二次值×1000），例如变比为 600/5，则 CT=0.12 8）PT 变比：PT=一次值/（二次值×1000），例如变比为 110×10³/100，则 PT=1.1 CT、PT 主要用于计算电流、电压和功率的一次值，并在液晶上轮流显示。液晶上显示 上述信息时，电流以千安（KA）为单位，电压以千伏（KV）为单位，功率 P、Q 分别以兆瓦 （MW）和兆乏（Mvar）为单位
9)线路每公里的电抗值X1:X1主要用于计算故障点距离，它为线路每公里电抗的 次值(110KV线路，X1=42/KM)。 K(-1.G1.6) J(0,6) 21(5.10,5.37) F(4.03,3.51) E(-0.53,2 D(,2) c(2.91.1.84) 150 4(2.-0.53) 图（一）相间距离保护动作区 3、定值清单 表1给出的整定值，重新输入“00”动作区定值 表】 KG1=9243KG2=8413 KG3=0000RDZ=102XX1=2QXX2=52 XX3=80 XD1=22 XD2=52 XD3=82 TX2=0.5STX3=3.0s TD2=1.0S TD3=3.0 101=8A I02=5A 03=3A 104e1.5AT02=0.5S T03=2S T04=4.0S TCH=1.0SVT0=209 IOD=1A LIW=3A KX=0.6 KR=2.3 CT=0.12 pT=1.1X=0.40 4、实验接线 实验接线如图（二）. Ua Ue Un 工a b In 30 重合闸 重合闻出▣ 三跳 闻出▣ 公共端© +KM 测试仪 保护装置 图（二） 9
9 9）线路每公里的电抗值 X1：X1 主要用于计算故障点距离，它为线路每公里电抗的一 次值（110KV 线路，X1=4W KM ）。 图（一）相间距离保护动作区 3、定值清单 表 1 给出的整定值，重新输入“00”动作区定值。 表 1 KG1=9243 KG2=8413 KG3=0000 RDZ=10W XX1=2W XX2=5W XX3=8W XD1=2W XD2=5W XD3=8W TX2=0.5S TX3=3.0S TD2=1.0S TD3=3.0S I01=8A I02=5A I03=3A I04=1.5A T02=0.5S T03=2S T04=4.0S TCH=1.0S VTQ=20° IQD=1A IJW=3A KX=0.6 KR=2.3 CT=0.12 PT=1.1 X=0.4W 4、 实验接线 实验接线如图（二）。 图（二）
五、实验内容和要求 实验项目： 1入、相间距离保护动作特性实验 投入距离保护，记录保护装置的动作报文并分析。 2)、接地距离保护动作特性实验 投入距离保护，记录保护装置的动作报文并分析。 实验要求： )相间距离保护动作特性实验实验接线 2)实验中路故障参数设置 3)保护动作情况记录 4)报文及保护动作结果分析 5、接地距离保护动作特性实验 6)实验中短路故障参数设置 刀保护动作情况记录 8)报文及保护动作结果分析 六、注意事项 1)本实验屈于采用模拟突然短路的方法进行】 2)相间接地距离元件具有记忆特性，在模拟出口短路时，短路之前应加电压，距离保 护才能正确动作。 七、思考题 1、微机线路保护装置161B包括哪些功能？每个功能的工作原理是什么？与每个功能 相关的整定值有哪些？ 2、做一个区内三相短路实验，投入距离保护、零序保护，记录保护装置的动作报文， 并进行解释。 3、总结测量阻抗保护动作特性的方法
10 五、实验内容和要求 实验项目： 1）、相间距离保护动作特性实验 投入距离保护，记录保护装置的动作报文并分析。 2）、接地距离保护动作特性实验 投入距离保护，记录保护装置的动作报文并分析。 实验要求： 1) 相间距离保护动作特性实验实验接线 2) 实验中短路故障参数设置 3) 保护动作情况记录 4) 报文及保护动作结果分析 5、接地距离保护动作特性实验 6) 实验中短路故障参数设置 7) 保护动作情况记录 8) 报文及保护动作结果分析 六、注意事项 1) 本实验属于采用模拟突然短路的方法进行。 2) 相间接地距离元件具有记忆特性，在模拟出口短路时，短路之前应加电压，距离保 护才能正确动作。 七、思考题 1、 微机线路保护装置 161B 包括哪些功能？每个功能的工作原理是什么？与每个功能 相关的整定值有哪些？ 2、做一个区内三相短路实验，投入距离保护、零序保护，记录保护装置的动作报文， 并进行解释。 3、总结测量阻抗保护动作特性的方法
