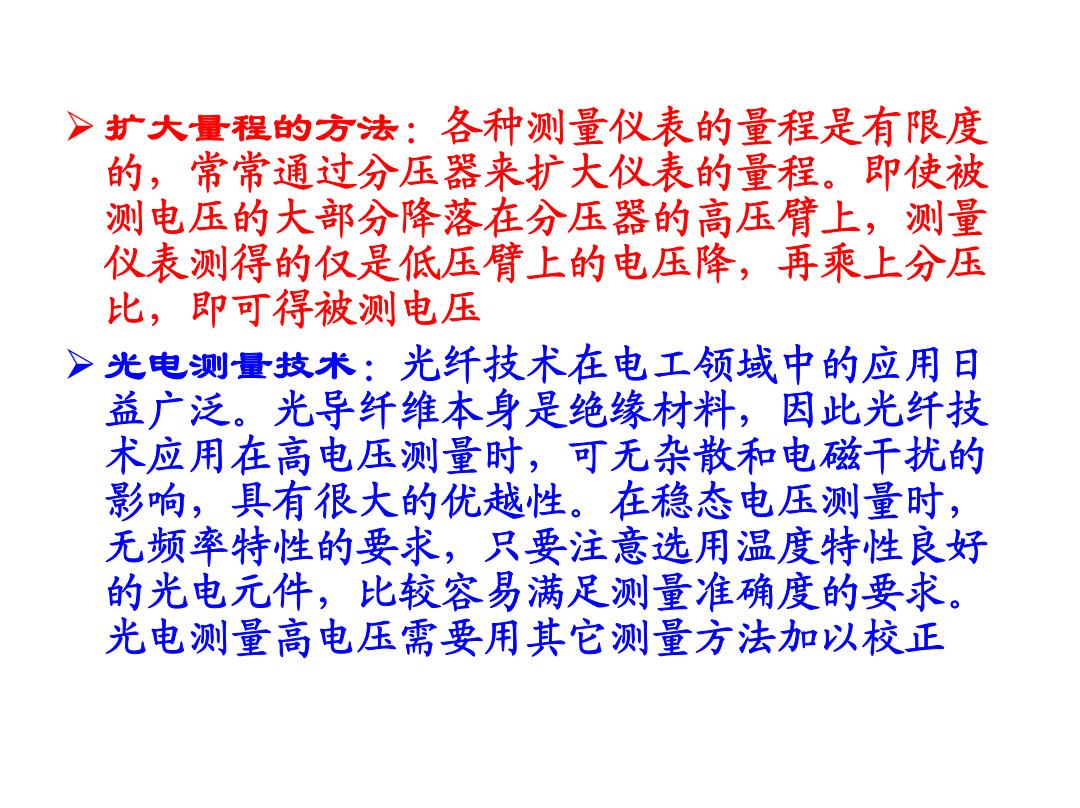

>扩大量程的方法：各种测量仪表的量程是有限度 的，常常通过分压器来扩大仪表的量程。即使被 测电压的大部分降落在分压器的高压臂上，测量 仪表测得的仅是低压臂上的电压降，再乘上分压 比，即可得被测电压 >光电测量技术：光纤技术在电工领域中的应用日 益广泛。光导纤维本身是绝缘材料，因此光纤技 术应用在高电压测量时，可无杂散和电磁干扰的 影响，具有很大的优越性。在稳态电压测量时， 无率特性的要求，只要注意选用温度特性良好 的光电元件，比较容易满足测量准确度的要求。 光电测量高电压需要用其它测量方法加以校正
¾ 扩大量程的方法：各种测量仪表的量程是有限度 的，常常通过分压器来扩大仪表的量程。即使被 测电压的大部分降落在分压器的高压臂上，测量 仪表测得的仅是低压臂上的电压降，再乘上分压 比，即可得被测电压 ¾ 光电测量技术：光纤技术在电工领域中的应用日 益广泛。光导纤维本身是绝缘材料，因此光纤技 术应用在高电压测量时，可无杂散和电磁干扰的 影响，具有很大的优越性。在稳态电压测量时， 无频率特性的要求，只要注意选用温度特性良好 的光电元件，比较容易满足测量准确度的要求。 光电测量高电压需要用其它测量方法加以校正

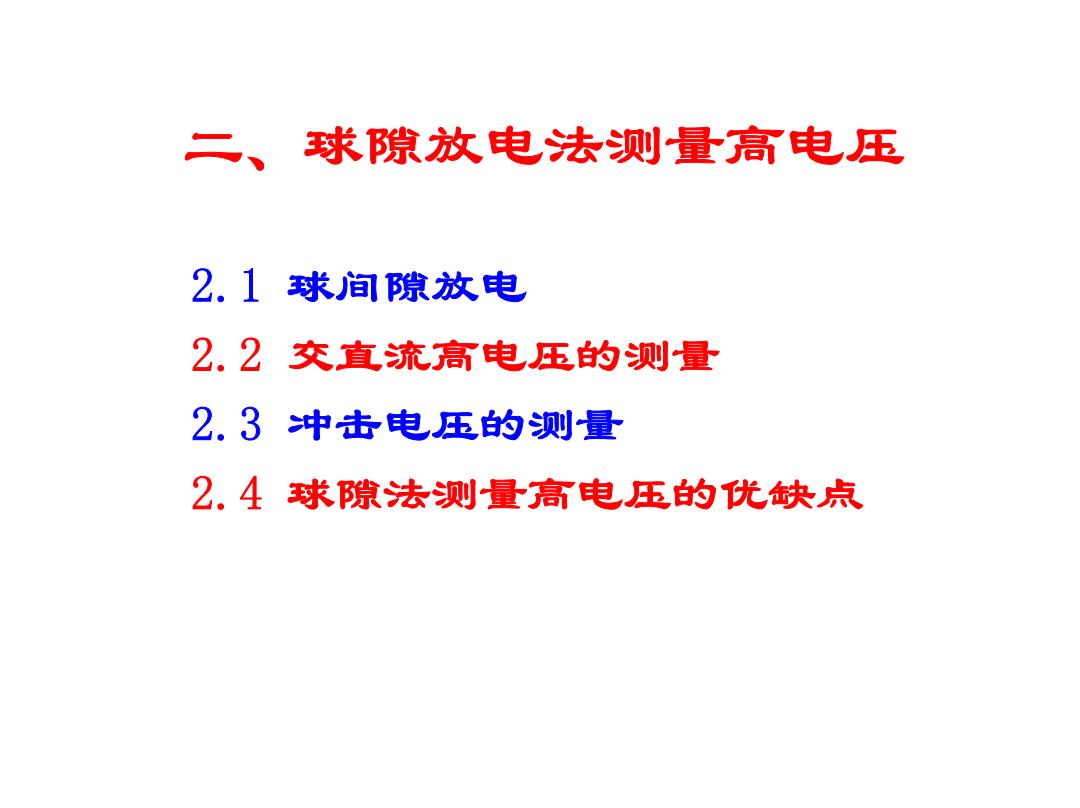

二、球隙放电法测量高电压 2.1球间隙放电 2.2交直流高电压的测量 2.3冲击电压的测量 2,4球隙法则量高电压的优快点
二、球隙放电法测量高电压 2.1 球间隙放电 2.2 交直流高电压的测量 2.3 冲击电压的测量 2.4 球隙法测量高电压的优缺点

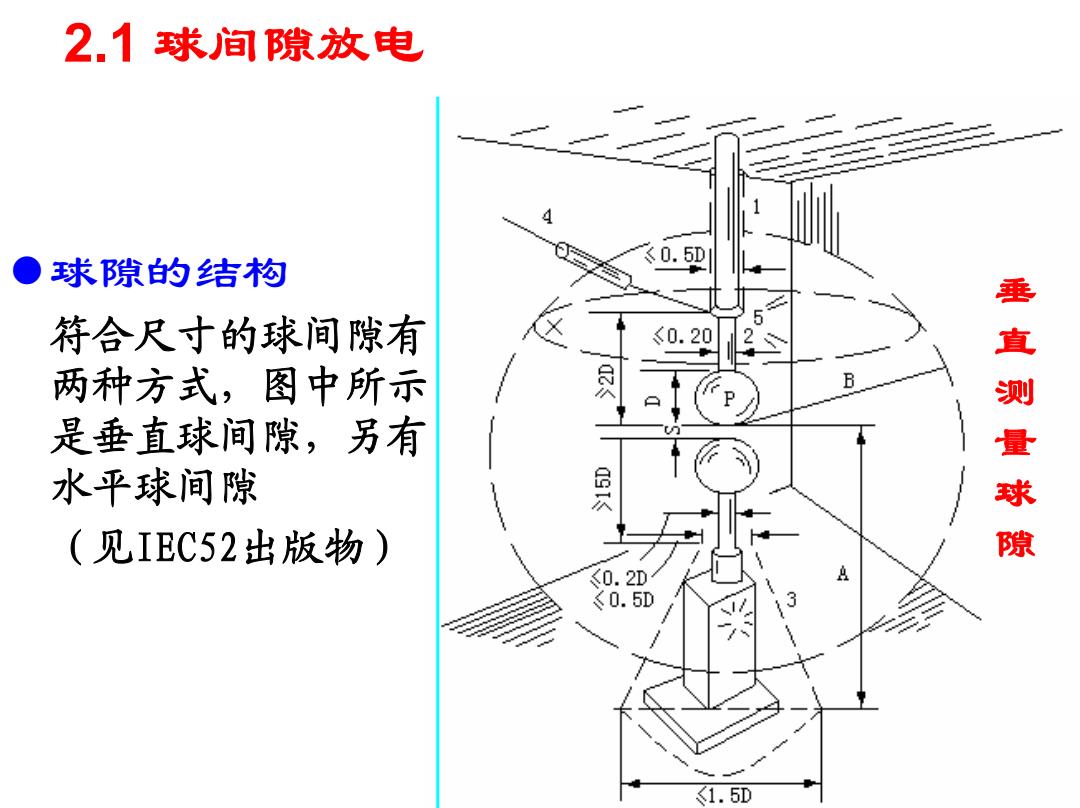

2.1球间隙放电 0.5D ●球隙的结构 符合尺寸的球间隙有 ≤0.20 两种方式，图中所示 B 是垂直球间隙，另有 水平球间隙 层 垂直测量球隙 (见IEC52出版物) <0.2D 0.5D <1.5D
15 2.1 球间隙放电 垂 直 测 量 球 隙 z球隙的结构 符合尺寸的球间隙有 两种方式，图中所示 是垂直球间隙，另有 水平球间隙 （见IEC52出版物）

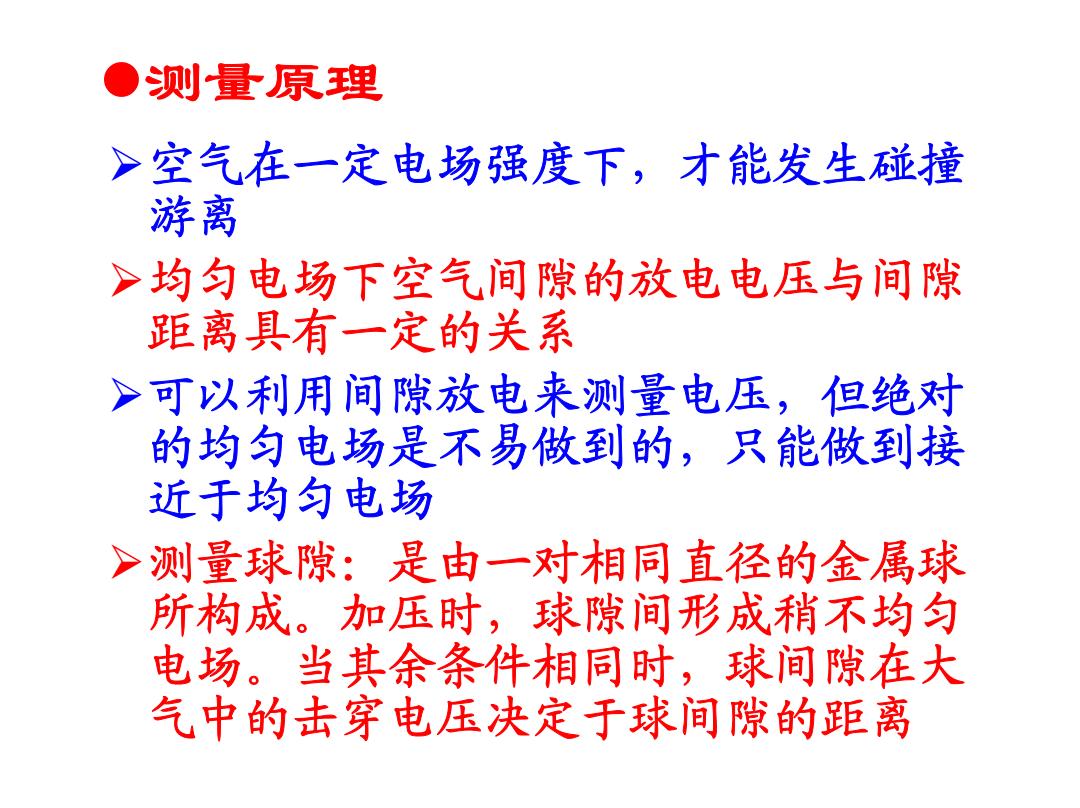

●量原理 >空气在一定电场强度下，才能发生碰撞 游离 >均匀电场下空气间隙的放电电压与间隙 距离具有一定的关系 >可以利用间隙放电来测量电压，但绝对 的均匀电场是不易做到的，只能做到接 近于均匀电场 >测量球隙：是由一对相同直径的金属球 所构成。加压时，球隙间形成稍不均匀 电场。当其余条件相同时，球间隙在大 气中的击穿电压决定于球间隙的距离
z测量原理 ¾空气在一定电场强度下，才能发生碰撞 游离 ¾均匀电场下空气间隙的放电电压与间隙 距离具有一定的关系 ¾可以利用间隙放电来测量电压，但绝对 的均匀电场是不易做到的，只能做到接 近于均匀电场 ¾测量球隙：是由一对相同直径的金属球 所构成。加压时，球隙间形成稍不均匀 电场。当其余条件相同时，球间隙在大 气中的击穿电压决定于球间隙的距离

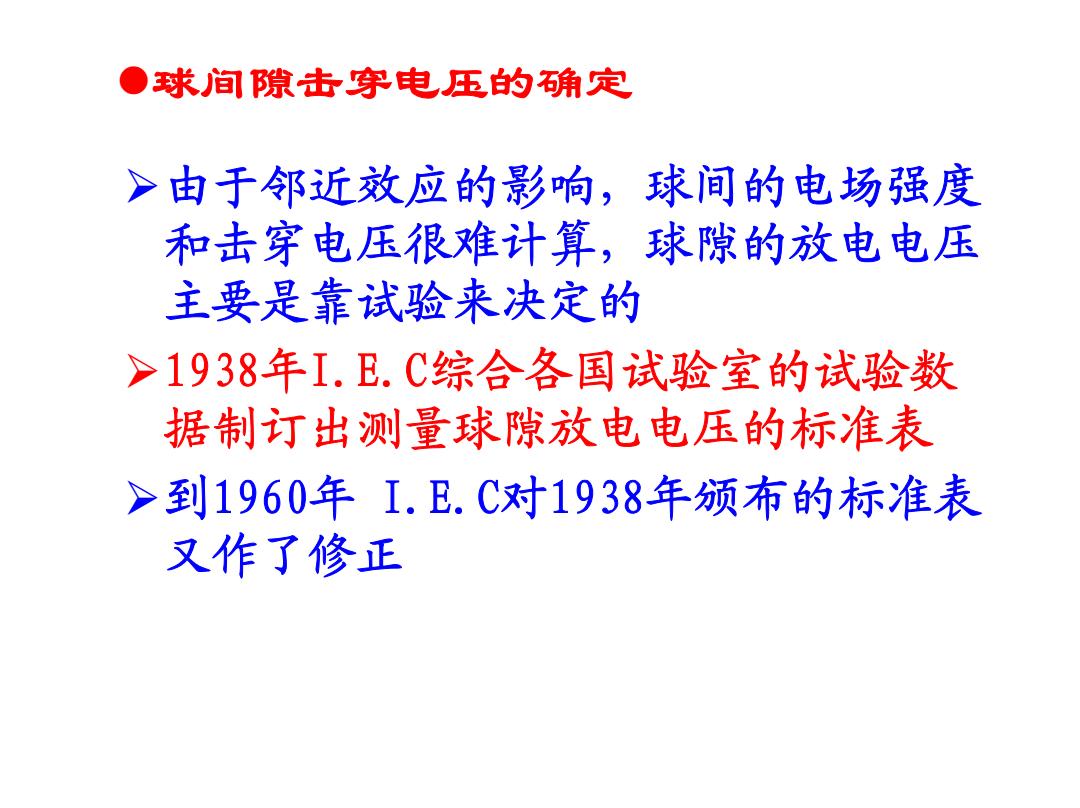

●球间隙击穿电压的确定 >由于邻近效应的影响，球间的电场强度 和击穿电压很难计算，球隙的放电电压 主要是靠试验来决定的 >1938年I.E.C综合各国试验室的试验数 据制订出测量球隙放电电压的标准表 >到1960年I.E.C对1938年颁布的标准表 又作了修正
z球间隙击穿电压的确定 ¾由于邻近效应的影响，球间的电场强度 和击穿电压很难计算，球隙的放电电压 主要是靠试验来决定的 ¾1938年I.E.C综合各国试验室的试验数 据制订出测量球隙放电电压的标准表 ¾到1960年 I.E.C对1938年颁布的标准表 又作了修正
