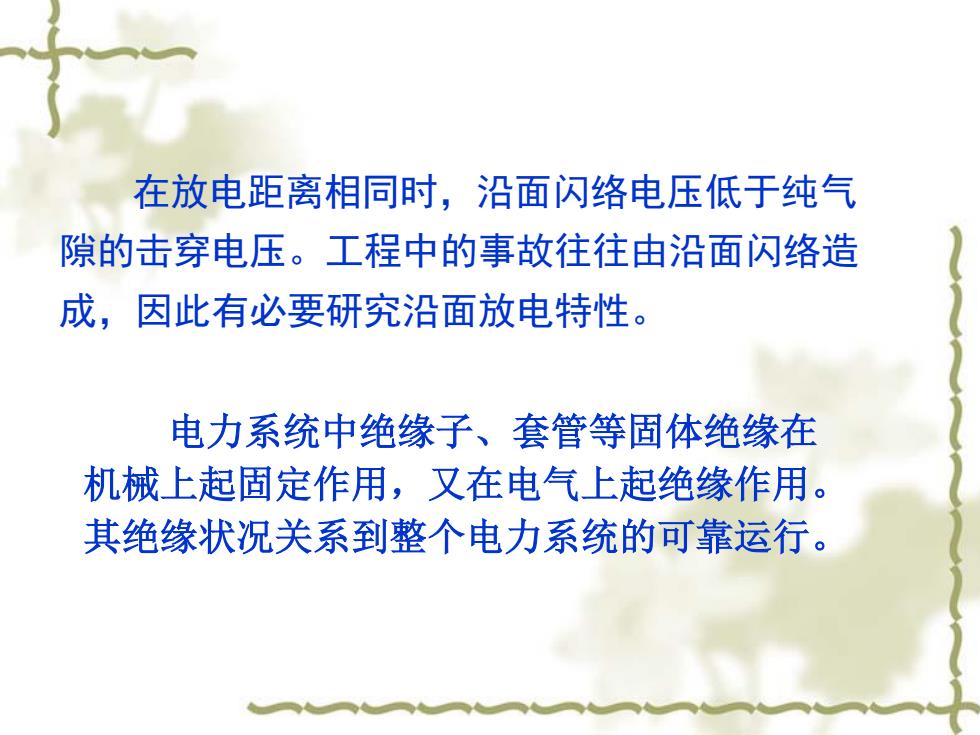

在放电距离相同时，沿面闪络电压低于纯气 隙的击穿电压。工程中的事故往往由沿面闪络造 成，因此有必要研究沿面放电特性。 电力系统中绝缘子、套管等固体绝缘在 机械上起固定作用，又在电气上起绝缘作用。 其绝缘状况关系到整个电力系统的可靠运行
在放电距离相同时，沿面闪络电压低于纯气 隙的击穿电压。工程中的事故往往由沿面闪络造 成，因此有必要研究沿面放电特性。 电力系统中绝缘子、套管等固体绝缘在 机械上起固定作用，又在电气上起绝缘作用。 其绝缘状况关系到整个电力系统的可靠运行
高压绝缘子的分类： >按结构分： （1)绝缘子 在机械上起固定，电气上起隔离作用的固体 高压绝缘部件。如悬式绝缘子、支柱绝缘子、横 担绝缘子等。 (2)套筒 用作电器内绝缘的容器，如互感器瓷套、避 雷器瓷套及断路器瓷套等
高压绝缘子的分类： 按结构分： （１）绝缘子 在机械上起固定，电气上起隔离作用的固体 高压绝缘部件。如悬式绝缘子、支柱绝缘子、横 担绝缘子等。 （２）套筒 用作电器内绝缘的容器，如互感器瓷套、避 雷器瓷套及断路器瓷套等

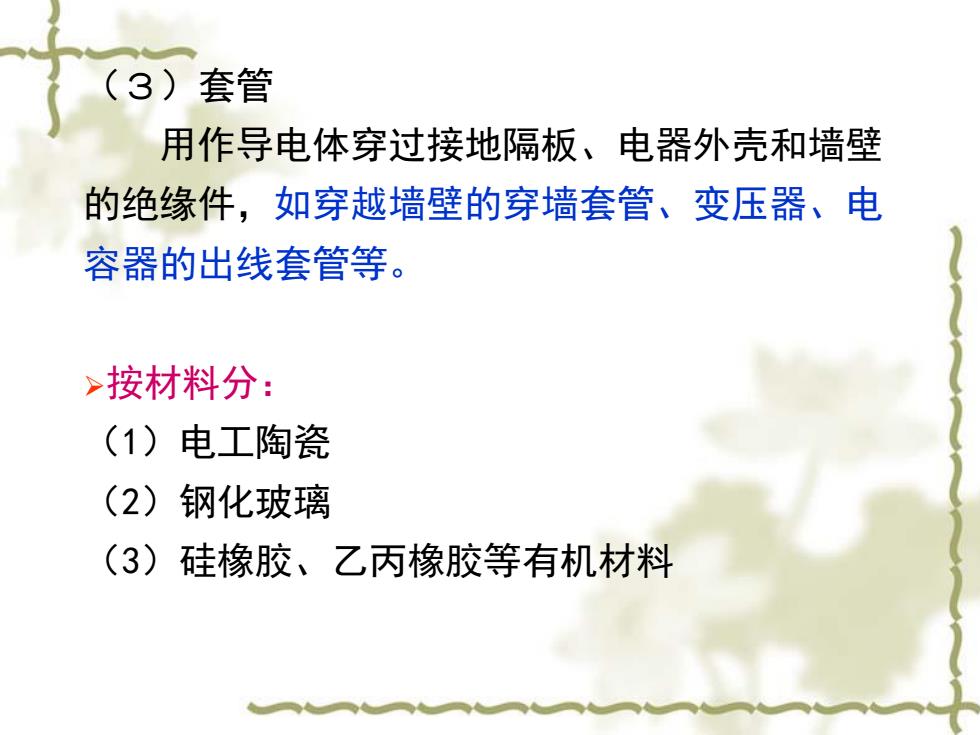

(3)套管 用作导电体穿过接地隔板、电器外壳和墙壁 的绝缘件，如穿越墙壁的穿墙套管、变压器、电 容器的出线套管等。 >按材料分： (1)电工陶瓷 (2)钢化玻璃 (3)硅橡胶、乙丙橡胶等有机材料
（３）套管 用作导电体穿过接地隔板、电器外壳和墙壁 的绝缘件，如穿越墙壁的穿墙套管、变压器、电 容器的出线套管等。 按材料分： （1）电工陶瓷 （2）钢化玻璃 （3）硅橡胶、乙丙橡胶等有机材料

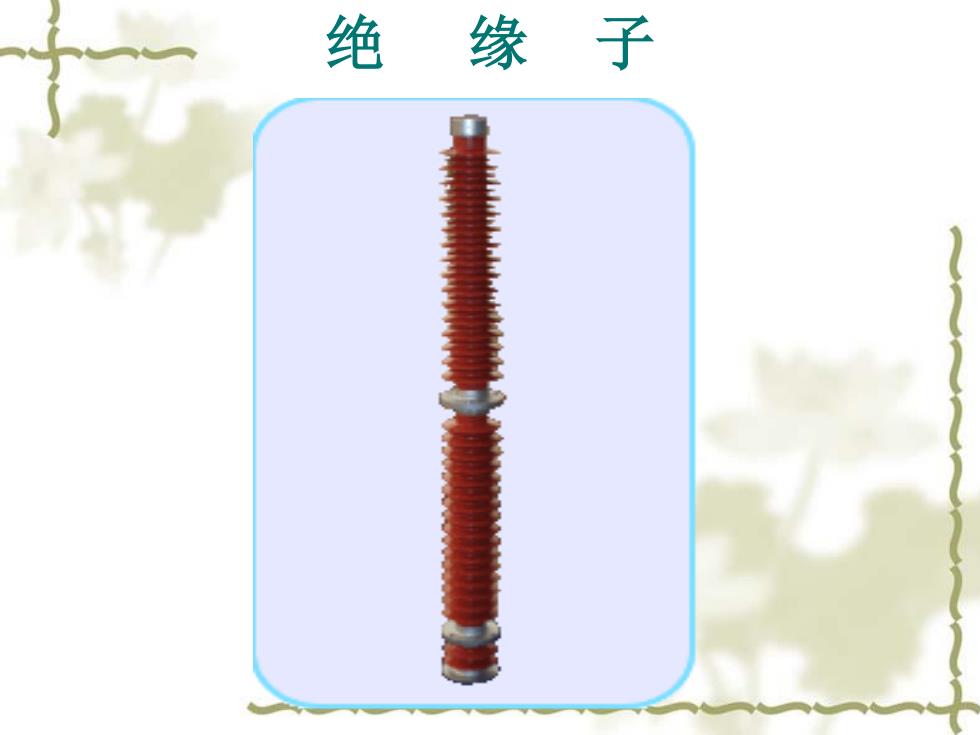

绝缘子
绝 缘 子
复合干式穿墙套管
复合干式穿墙套管
