第八章单片机系统扩展 教学目的和要求 本章介绍MCS-51系列单片机系统的扩展，主要包括存储器扩展和VO口的扩 展。要求重点掌握系统扩展的基本原理和方法，理解存储器的编址技术，掌握存储 器的扩展方法，熟悉常见的存储器芯片选取和应用：掌握VO接口的扩展方法，熟 悉8155芯片的使用。 重点：掌握系统扩展的基本原理和方法，理解存储器的编址技术 难点：8155芯片的使用 学时：2 8.1概述 一、单片机的最小系统 8051:128B RAM:4K ROM 8751:128B RAM:4K EPROM 8031:128BRAM:无ROM 所谓系统就是可以独立实现某些特定功能的一个产品。如果功能相对简单，使 用的MCU资源足够，那么一个MCU带一点非常少的辅助元件就可以实现一个最 小系统。对51单片机来说，最小系统一般应该包括：单片机、晶振电路、复位电路和 应用程序下面给出一个51单片机的最小系统电路图（内部无晶振，有振荡电路， 外加晶振，构成并联谐振电路)。 说明：8031无ROM,由它组成的最小系统还应包含外部ROM(对他的扩展)。 所以：当一个系统功能比较复杂，所选的MCU无法完成时，就应对他进行护 展
二、单片机系统的扩展 1、单片机系统的扩展结构 单片机的扩展结构常用如下的总线结构： 地址是接 一控制低 0设备D∞资福 I)地址总线(Address Bus,简写为AB) 地址总线用于传送单片机送出的地址信号，以便访问外部存储器单元或I/O端 口。 ①、地址总线是单向的，地址信号只是由单片机向外发出： ②、地址总线的数月决定了可直接访问的存储器单元的数目。例如N位地址， 可以产生2个连续地址编码，因此可访问2个存储单元。MCS一51单片机有十六 位地址线，因此存储器展范围可达2“=2“×2=1K×64=64KB地址单元。 2)数据总线(Data Bus,简写为DB) 数据总线用于在单片机与存储器之间或单片机与/O端口之间传送数据。 ①、单片机数据总线的位数与单片机处理数据的字长一致。例如MCS一51单 片机是8位字长，所以数据总线的位数也是8位。 ②、数据总线是双向的，即可以进行两个方向的数据传送

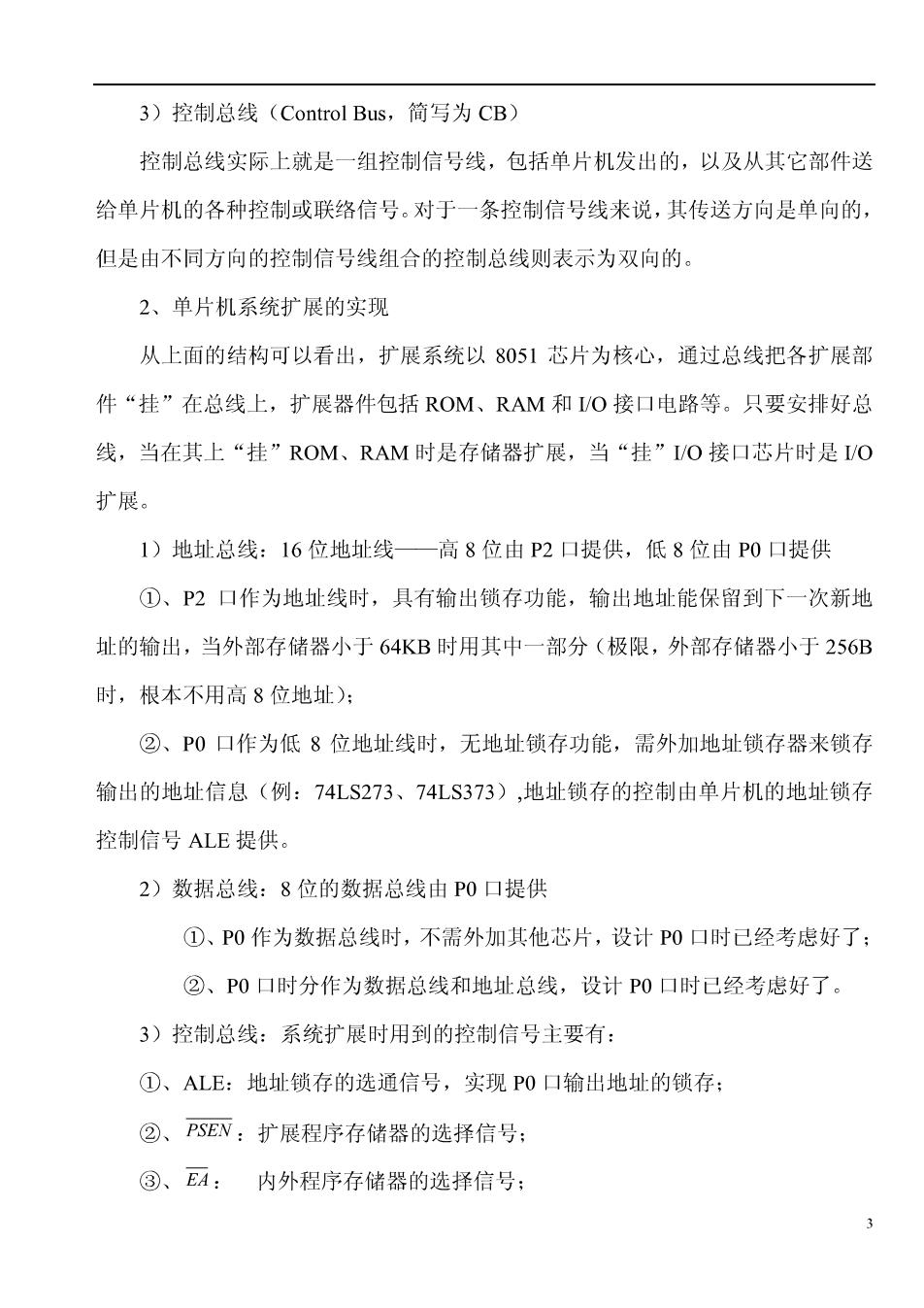

3)控制总线(Control Bus,简写为CB) 控制总线实际上就是一组控制信号线，包括单片机发出的，以及从其它部件送 给单片机的各种控制或联络信号。对于一条控制信号线来说，其传送方向是单向的， 但是由不同方向的控制信号线组合的控制总线则表示为双向的。 2、单片机系统扩展的实现 从上面的结构可以看出，扩展系统以8051芯片为核心，通过总线把各扩展部 件“挂”在总线上，扩展器件包括ROM、RAM和VO接口电路等。只要安排好总 线，当在其上“挂”ROM、RAM时是存储器扩展，当“挂”I/O接口芯片时是IVO 扩展。 1)地址总线：16位地址线—高8位由P2口提供，低8位由P0口提供 ①、P2口作为地址线时，具有输出锁存功能，输出地址能保留到下一次新地 址的输出，当外部存储器小于64KB时用其中一部分（极限，外部存储器小于256B 时，根本不用高8位地址)： ②、P0口作为低8位地址线时，无地址锁存功能，需外加地址锁存器来锁存 输出的地址信息（例：74LS273、74LS373),地址锁存的控制由单片机的地址锁存 控制信号ALE提供。 2)数据总线：8位的数据总线由P0口提供 ①、P0作为数据总线时，不需外加其他芯片，设计P0口时已经考虑好了： ②、P0口时分作为数据总线和地址总线，设计P0口时已经考虑好了。 3)控制总线：系统扩展时用到的控制信号主要有： ①、ALE:地址锁存的选通信号，实现P0口输出地址的锁存 ②、PSEV:扩展程序存储器的选择信号： ③、EA:内外程序存储器的选择信号：
④、D、π：扩展数据存储器和I/O的读写选通信号 般实际的连接图如下： -西〉悠铁 地址镜存器 803 5 0-→铁橙 0-7数字总线 二控制总线 8.2程序存储器的扩展 一、只读存储器ROM概述 ROM中的信息只能读出，要用特殊方式写入（固化信息），失电后可保持信息不 丢失。 l.掩膜ROM(Read-Only Memory):不可改写ROM 由生产芯片的厂家固化信息。在最后一道工序用掩膜工艺写入信息，用户只可 读。 2.PROM(Programmable Read-Only Memory):可编程ROM 用户可进行一次编程。信息一旦写入，则不可再次改写。 3.EPROM(Erasable Programmable Read-Only Memory):PROM 用户可以多次编程。用紫外线照射，原有信息全部擦除，便可再次改写。（芯 片上有一个小窗口，通过紫外线照射可以清除) 4.EEPROM(Electrically Erasable Programmable Read-Only Memory):可电擦除 PROM 既可全片擦除也可字节擦除，可在线擦除信息，又能失电保存信息，具备RAM、 ROM的优点。但写入时间较长
5.Flash ROM Flash ROM也称为闪速存储器，在本质上属于EEProM(电可擦除只读存储器)， 但读写速度很快。平常情况下Flash ROM与EProM一样是禁止写入的，在需要时， 加入一个较高的电压就可以写入或擦除。 二、常见程序存储芯片 扩展外部程序存储器时，一般都不用掩膜ROM和PROM,而是用EPROM、 EEPROM、Flsh ROM 1、EPROM(紫外线擦除电可编程ROM) 常用的EPR0M有2716(2K×8)、2732(4K8)、2764(8K×8)、27128(16K× 8)、27256(32K×8)、27512(64K×8),其中2764的引脚及性能如下： D D 2、EEPROM(电擦除可编程ROM) 常用的EEPR0M有27C64(8K×8)、27C128(16K×8)、27C256(32K×8)27C512(64K×8)(目 前的价位均2.00￥左右)，还有2816(2K×8)、2864(8K×8),他们都与响应容量 的EPROM向兼容，其引脚及性能与EPROM相似。 3、Flash ROM 常用的Flash ROM有AMD28F020(2M、12V)、AMD29F010(1M、5V) AMCA29001(1M、5V)、ATMEL49F040T(4M、5V)等。 三、程序存储器扩展的方法
