第十章单片机与A/D、D/A的接口 重点：掌握并行和串行A/D、D/A转换器与MCS-51单片机的接 口设计和软件设计 难点：AD、D/A转换器选取 学时：2 单片机作为嵌入式控制器可以灵活地嵌入在仪表、家电和各种智 能化设备中。在这些嵌入式系统中，单片机对输入的信号进行采集、 进行相应的分析、运算，产生对应的输出操作。在系统的输入端，往 往都是一些模拟信号或者是非电量的信号，同时系统输出的执行机构 也往往要用模拟量（电流、电压）来驱动。所以作为一个完整的嵌入 式系统就应当包含：AD转换、微控制器和D/A转换器等。AD、D/A 转换器的应用使CPU与输入、输出连成一个有机的整体，使单片机 具有了真正意义上的“微控制器”的作用。 10.1AD转换器及其接口电路 一、选择AD转换器时需要考虑的问题 1、AD转换器的分类 按输出的数字量的位数分：8位AD、10位AD、12位A/D、16 位AD等： 按输入的模拟量的路数分：单列AWD、多路AD: 按工作方式分：逐次逼近AWD、双积分型AD. 2、AD转换器的性能指标 (I)、分辨率一指AD转换器能分辩的最小输入模拟量（即数 字量变换1所代表的模拟量的变化大小)，通常用转换的数字量的位
数来表示，如8位、10位、12位等，位数越高，分辨率越高，价格 越贵。（数字量的最小量化单位是1） 即， ,”s为输入模拟电压的满刻度值，n为输出数字量 的位数 通常用：R=2”来表示，n为输出数字量的位数 例：8位A/D,数字量变换范围0一255，当输入的满刻度为5V 时，其分辨率为： R=5V/256=19.5mv或R=1/256-0.39%≈0.4% (2)、量化误差（转换精度） 指量化值与实际值之间的差别，一般量化误差小于士2”（一位数 字表示的大小) (3)、转换时间（转换速率） 进行一次AD转换需要的时间（每秒钟转换出的数字信号 的位数bit/s) (4)、量程一允许输入的模拟信号的最大范围 P155:表7-8给出了常见AD的一些参数 3、AD的选择 在设计有关AD转换器的工程项目时，应首先注意以下几点： (I)、AD转换器的位数选择 例：要测量一组电源电压，其电压的输出范围是0-10V,如要求 精确到0.1V,即分辨率为0.1/10=0.01=1%，8位AD转换器的分辨率 为1/28=1/256-0.4%，选择8位的A/D转换器便可满足要求

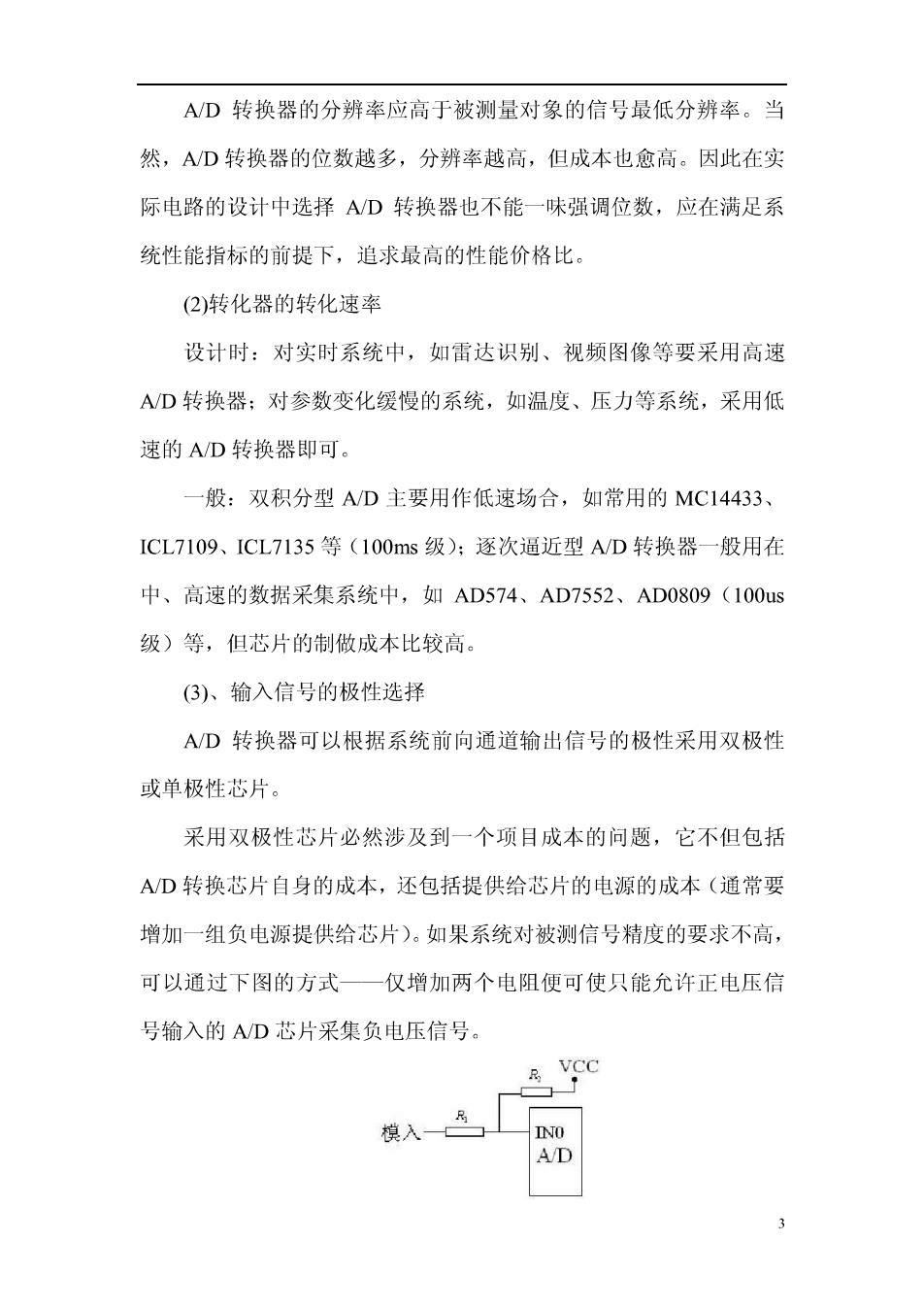

AD转换器的分辨率应高于被测量对象的信号最低分辨率。当 然，AD转换器的位数越多，分辨率越高，但成本也愈高。因此在实 际电路的设计中选择AD转换器也不能一味强调位数，应在满足系 统性能指标的前提下，追求最高的性能价格比。 (2)转化器的转化速率 设计时：对实时系统中，如雷达识别、视频图像等要采用高速 AD转换器：对参数变化缓慢的系统，如温度、压力等系统，采用低 速的AD转换器即可。 一般：双积分型A/D主要用作低速场合，如常用的MC14433、 ICL7109、ICL7135等(100ms级)：逐次逼近型A/D转换器一般用在 中、高速的数据采集系统中，如AD574、AD7552、AD0809(100us 级)等，但芯片的制做成本比较高。 (3)、输入信号的极性选择 AD转换器可以根据系统前向通道输出信号的极性采用双极性 或单极性芯片。 采用双极性芯片必然涉及到一个项目成本的问题，它不但包括 AD转换芯片自身的成本，还包括提供给芯片的电源的成本（通常要 增加一组负电源提供给芯片)。如果系统对被测信号精度的要求不高， 可以通过下图的方式一仅增加两个电阻便可使只能允许正电压信 号输入的AD芯片采集负电压信号。 VCC 模入 INO AD

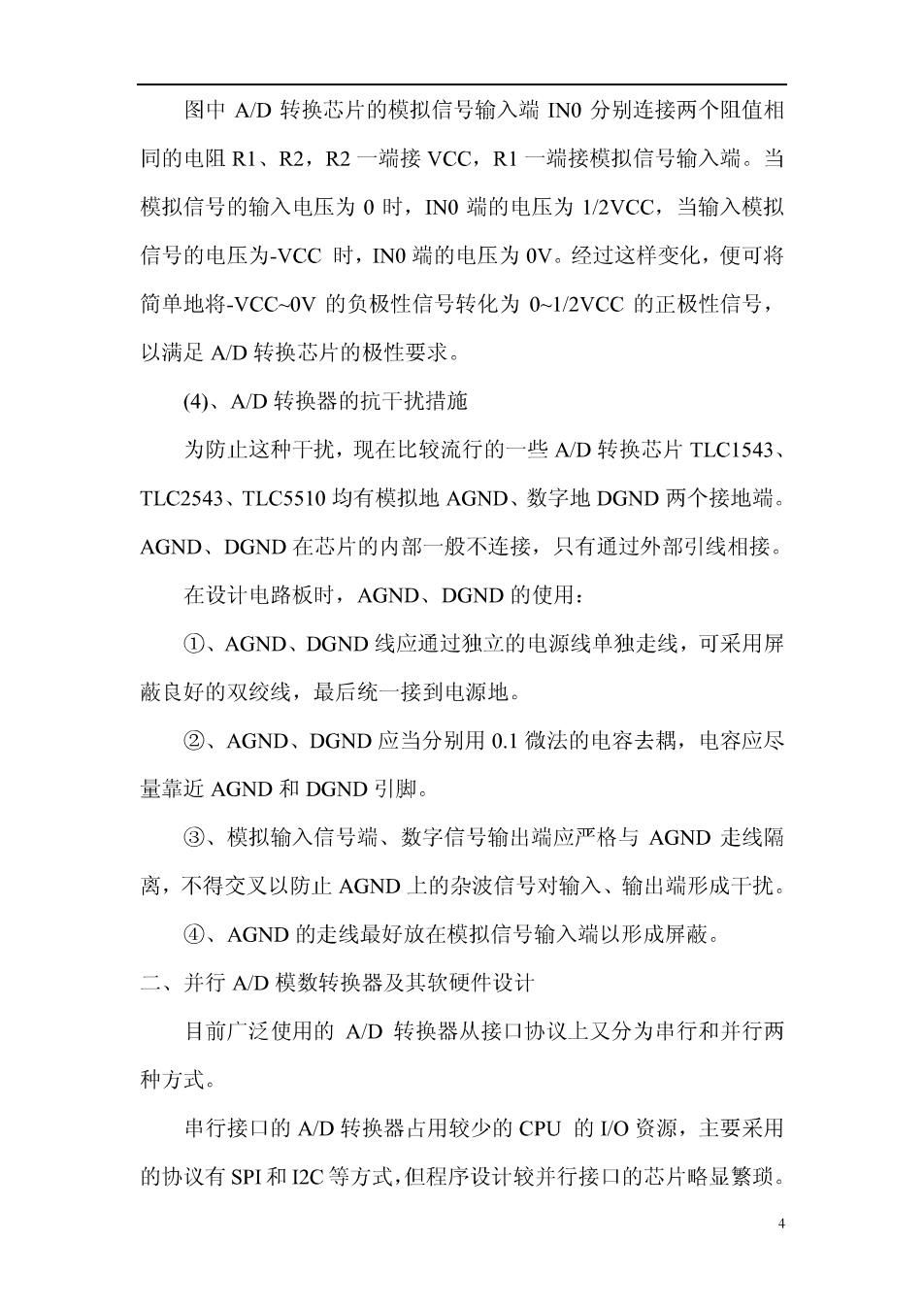

图中AD转换芯片的模拟信号输入端N0分别连接两个阻值相 同的电阻R1、R2,R2一端接VCC,R1一端接模拟信号输入端。当 模拟信号的输入电压为0时，N0端的电压为1/2VCC,当输入模拟 信号的电压为-VCC时，IN0端的电压为OV。经过这样变化，使可将 简单地将-VCC0V的负极性信号转化为0~1/2VCC的正极性信号， 以满足AD转换芯片的极性要求。 (4)、AD转换器的抗干扰措施 为防止这种干扰，现在比较流行的一些AWD转换芯片TLC1543 TLC2543、TLC5510均有模拟地AGND、数字地DGND两个接地端。 AGND、DGND在芯片的内部一般不连接，只有通过外部引线相接。 在设计电路板时，AGND、DGND的使用： ①、AGND、DGND线应通过独立的电源线单独走线，可采用屏 蔽良好的双绞线，最后统一接到电源地。 ②、AGND、DGND应当分别用0.1微法的电容去耦，电容应尽 量靠近AGND和DGND引脚。 ③、模拟输入信号端、数字信号输出端应严格与AGND走线隔 离，不得交叉以防止AGND上的杂波信号对输入、输出端形成干扰。 ④、AGND的走线最好放在模拟信号输入端以形成屏薇。 二、并行AWD模数转换器及其软硬件设计 目前广泛使用的AD转换器从接口协议上又分为串行和并行两 种方式。 串行接口的AWD转换器占用较少的CPU的IVO资源，主要采用 的协议有SPI和I2C等方式，但程序设计较并行接口的芯片略显繁琐。 4
典型的串行接口的A/D转换芯片有TI公司的TLC2543、1543等等。 目前市场上，并行接口的AD芯片仍占多数，流行的有 ADC0809、AD574、ICL7135等等，但从芯片的发展趋势来看，串行 总线方式的芯片作为主流，而原先大量使用的低速的并行总线方式的 AD转换芯片必然会逐步退出市场。 注意：在一些高速应用场合，如雷达、虚拟仪表等，其电路设计 采用的AWD转换芯片仍然以并行方式为主，如TLC5510、TLC5540 等。这是由总线的速度决定的。 以8位8通道模数转换器ADC0809为例来说名： 1.特征参数 ADC0809是逐次逼近式8位8通道AD转换器，主要技术指标 如下： 分辩率：8位 转换精度：±1/2LSB 转换时间：（由时钟频率决定）典型值100μS(时钟频率为 640KHZ时) 模拟信号输入电压：8通道0-5V 电源电压：单电源5V 1 2 2、引脚及功能 ADC0809的引脚如下图所示， (28引脚双列直插结构) 2 引脚功能说明如下： ①、N0-N7:8个模拟通道输入端
