1、芯片数目的确定（容量与字长都要扩展） 当芯片字长与单片机字长致时，芯片数目-整容量 芯片容量 芯片数目=系统容量×系统字长 当芯片字长与单片机字长不一致时， 芯片容量芯片字长 例：单片机8位，芯片2K×2,系统容量8K,则需要的芯片数为： 4片2K×2芯片可扩展成一片2K×8的芯片： 4片2K×8芯片可扩展成一片8K×8的芯片：则总共需要16片 说明：51系统设计中，外部存储器一般都是8位，不需对字长扩展（便宜、简 单) 2、线选法 就是将程序存储器的地址总线与单片机的地址线依次相连（单片机16根，存 储器少于16根)，剩余的单片机的高位地址线的一部分直接与存储器芯片的片选信 号C正E相接，单片机剩余的地址总线不用。特点是简单明了，不需增加另外电路。 缺点是存储空间不连续。适用于小规模单片机系统的存储器扩展。 例：P117:图7-2（一片存储器的扩展） 例：多片扩展： P2.0 80C5 例：两片扩展

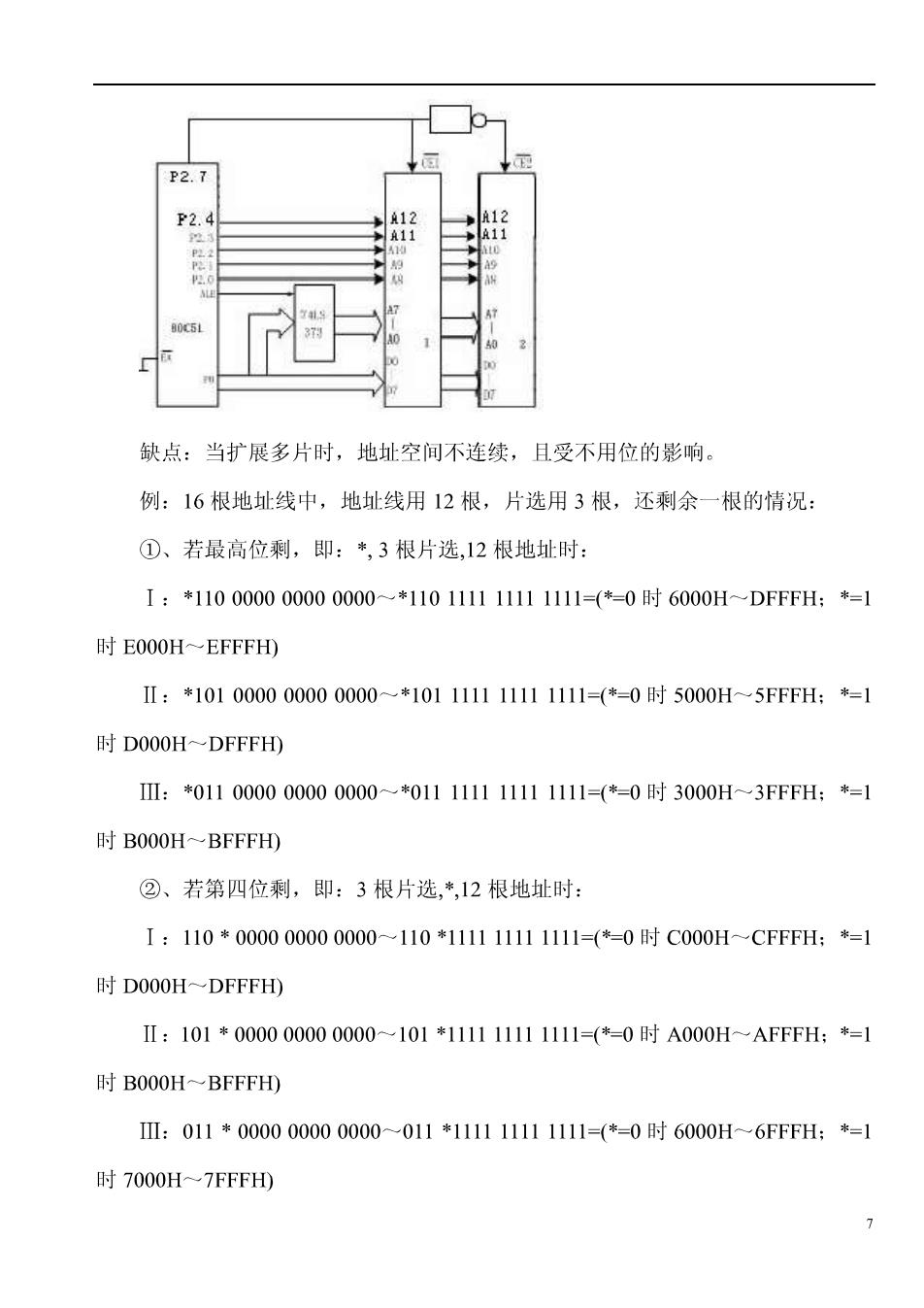

P2.7 缺点：当扩展多片时，地址空间不连续，且受不用位的影响。 例：16根地址线中，地址线用12根，片选用3根，还剩余一根的情况： ①、若最高位剩，即：*3根片选，12根地址时： I:*110000000000000~*110111111111111=(*-0时6000H~DFFFH:*=1 时EOOOH~EFFFH) IⅡ：*101000000000000~*101111111111111=(*-0时5000H~5FFFH:*-1 时D0OOH~DFFFH) Π：*011000000000000~*011111111111111=(*=0时3000H~3FFFH:*=1 时BO00H~BFFFH) ②、若第四位剩，即：3根片选，*，12根地址时： I:110*000000000000~110*111111111111=(*=0时C000H~CFFFH:*=1 时D0OOH~DFFFH) II:101*000000000000~101*111111111111=(*-0时A000H~AFFFH;*-1 时B000H~BFFFH Π：011*000000000000~011*111111111111=(*-0时6000H~6FFFH:*=1 时7000H~7 FFFH)
其余情况类似。 3、译码法 所谓译码法就是利用译码器对系统的高位地址进行译码，以译码器的输出作为 存储芯片的片选信号。特点是存储空间连续，适用于大容量多芯片存储器扩展。 常用的译码芯片有：74LS139(双2一4译码器)和74LS138(3一8译码 器)等，它们的CMOS型芯片分别是74HC139和74HC138.74LS138的特性如 下。 74LS138功能 A-1 16 GG8CBA输 出 100000Y0-0,其余的为1 100001Y1-0,其余的为1 100010Y2-0,其余的为1 1000111-0.其金5为1 100 余的为 其余的力 1001101=0, 其余的为] 100111Y-0,其余的为1 输入ABC的不同组合，有唯一的输出为低电平，用该低电平作为存储器的片 选信号。 利用译码器组成的存储器扩展电路如下： 74L189 VCC
83数据存储器的扩展 一、RAM的分类 RAM存储器中的信息可读可写，但失电后会丢失信息。 1双极型(TTL):由TTL电路组成基本存储单元，存取速度快。 SRAM:静态RAM,只要带电信息可长期保存 DRAM:动态RAM,使用动态存储单元，需要不断刷新才能保存信息，但功 耗低，价格便宜，在单片机系统中很少用。 2、金属氧化物(MOS)RAM:集成度高，功耗低，价格便宜，但速度较慢 MOSRAM按工艺又可分为下列几种： 静态RAM(SRAM)、动态RAM(DRAM)、入集成RAM(iRAM)、H非易 失性RAM(NVRAM) 在单片机系统中常用的静态RAM有： 6116(2K×8)、6264(8K×8)、62128(16K×8)、62256(32K×8),工作电压+ 5V,他们的控制操作如下（控制都一样，只不过地址线不一样多）： 工作方式CS OE WE o0o7 001 数据输出 写 0 1 0 数据输入 禁止 高阻态 269 二、RAM的扩展 单片机与数据存储器的连接方法和程序存储器连接方法大致相同，简述如下： 1.地址线的连接，与程序存储器连法相同。 2.数据线的连接，与程序存储器连法相同。 3控制线的连接，主要有下列控制信号： 存储器输出信号和单片机读信号相连即和P3.7相连
