第2章单片机硬件结构 教学目的和要求 本章介绍MCS-51系列单片机的内部结构，主要从应用的角度详 细描述了硬件结构、性能、引脚功能、存储器配置特点、时钟电路和 时序、VO口的结构及使用、复位以及最小系统的组成。重点掌握硬 件结构、引脚功能以及最小系统的设计。 重点：单片机内部结构、存储器配置特点、引脚功能、VO口的 结构及使用 难点：单片机内部结构、存储器配置特点 教学学时：5 2.1MCS-51单片机的内部组成及信号引脚 MCS-51单片机的典型芯片是8031、8051、8751,8051内部有4 KB ROM,8751内部有4 KB EPROM,8031内部无ROM:除此之外， 三者的内部结构及引脚完全相同。因此，以8051为例，说明本系列 单片机的内部组成及信号引脚。 一、8051单片机的基本组成 8051单片机的基本组成请参见图2.1(P6)。下面介绍各部分的基 本情况
说明：计算机有两种结构：（单片机采用哈佛结构） 哈佛结构—程序存储器与数据存储器分开，相互独立： 普林斯顿—程序存储器与数据存储器合而为一，地址空间统 编址。 1)中央处理器(CPU)(8位) 中央处理器是单片机的核心，完成运算和控制功能。MCS-51的 CPU能处理8位二进制数或代码。 2)内部数据存储器（内部RAM)(128B) 8051芯片中共有256个RAM单元(byte),但其中后128单元 被专用寄存器占用，能作为寄存器供用户使用的只是前128单元，用 于存放可读写的数据。因此通常所说的内部数据存储器就是指前128 单元，简称内部RAM。 3)内部程序存储器（内部ROM) 8051共有4KB掩膜ROM,用于存放程序、原始数据或表格， 因此，称之为程序存储器，简称内部ROM。 说明：外部数据存储器可扩展到64KB: 外部程序存储器可扩展到64KB
4)定时/计数器 8051共有两个16位的可编程定时/计数器，以实现定时或计数功 能，并以其定时或计数结果对计算机进行控制。 5)并行IV0口 MCS-51共有4个8位的VO口(P0、P1、P2、P3,共32根线)， 每个口既可以作为输入又可以作为输出，以实现数据的并行输入输 出。 6串行口 MCS-51单片机有一个全双工的串行口(2线)，以实现单片机之 间或单片机与其它设备之间的串行数据传送。该串行口功能较强，既 可作为全双工异步通信收发器使用，也可作为同步移位器使用。 )中断控制系统 MCS-51单片机的中断功能较强，以满足控制应用的需要。8051 共有5个中断源，即外中断两个，定时/计数中断两个，串行中断一 个。全部中断分为高级和低级共两个优先级别。 8)时钟电路 MCS-51芯片的内部有时钟电路，但石英晶体和微调电容需外接。 时钟电路为单片机产生时钟脉冲序列。系统允许的晶振频率一般为6 MHz和12MHz。指令周期大部分位Ius;少数位2us。 二、MCS-51单片机系列 MCS-51单片机系列共有十几种芯片，如表所示。 子系列片内ROM形式 片内片内 址0特性 中断各 ROM RAM 花成KB 源)个 注 掩膜EPRO 计数 并行 串行 ROM M
51了系8031805187514KB128B2×642×164×8 5 DIP 40 列 80c3180C5187C514KB128B2×642×164×8 52了系8032 8052 87528KB256B 2×643×16 4×8 80C3280C5287C528KB256B2×643×16 4×8 6 89Cs1 FLASH 4KB 128B2×642×168×4 5 89C2051 FLASH 2KB 128B2×642×1615 DP20脚 1.51子系列和52子系列 MCS-51系列又分为51和52两个子系列，并以芯片型号的最末 位数字作为标志。其中，51子系列是基本型，而52子系列则属增强 型。52子系列功能增强的具体方面，从表1.1所列内容中可以看出： (I)片内ROM从4KB增加到8KB。 (2)片内RAM从128B增加到256B。 (3)定时/计数器从2个增加到3个。 (4)中断源从5个增加到6个。 2.单片机芯片半导体工艺 MCS-51系列单片机采用两种半导体工艺生产。一种是HMOS工 艺，即高速度、高密度、短沟道MOS工艺。另外一种是CHMOS工 艺，即互补金屈氧化物的HMOS工艺。表2.1中，芯片型号中带有字 母“C的，为CHMOS芯片，其余均为一般的HMOS芯片。 CHMOS是CMOS和HMOS的结合，除保持了HMOS高速度和 高密度的特点之外，还具有CMOS低功耗的特点。例如8051的功耗 为630mW,而80C51的功耗只有120mW。在使携式、手提式或野 外作业仪器设备上，低功耗是非常有意义的，因此，在这些产品中必 须使用CHMOS的单片机芯片。 3.片内ROM存储器配置形式 MCS-51单片机片内程序存储器有三种配置形式，即掩膜ROM

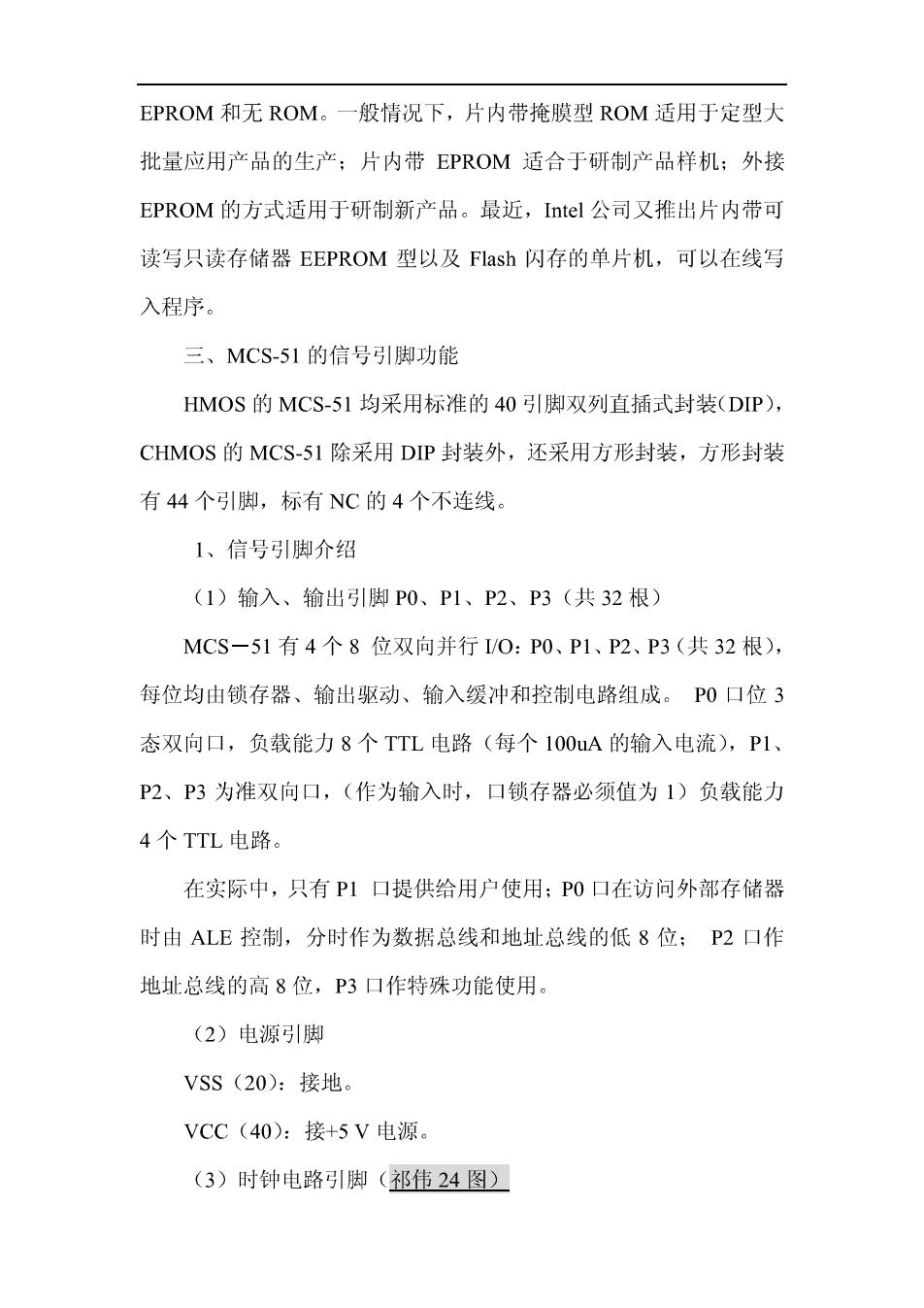

EPROM和无ROM。一般情况下，片内带掩膜型ROM适用于定型大 批量应用产品的生产：片内带EPROM适合于研制产品样机：外接 EPROM的方式适用于研制新产品。最近，Intel公司又推出片内带可 读写只读存储器EEPROM型以及Flash闪存的单片机，可以在线写 入程序。 三、MCS-51的信号引脚功能 HMOS的MCS-51均采用标准的40引脚双列直插式封装(DIP), CHMOS的MCS-51除采用DP封装外，还采用方形封装，方形封装 有44个引脚，标有NC的4个不连线。 1、信号引脚介绍 (1)输入、输出引脚P0、P1、P2、P3(共32根) MCS-51有4个8位双向并行I/0:P0、P1、P2、P3(共32根)， 每位均由锁存器、输出驱动、输入缓冲和控制电路组成。P0口位3 态双向口，负载能力8个TTL电路（每个100uA的输入电流），P1、 P2、P3为准双向口，（作为输入时，口锁存器必须值为1）负载能力 4个TTL电路。 在实际中，只有P1口提供给用户使用：P0口在访问外部存储器 时由ALE控制，分时作为数据总线和地址总线的低8位：P2口作 地址总线的高8位，P3口作特殊功能使用。 (2)电源引脚 VSS(20):接地。 VCC(40):接+5V电源。 (3)时钟电路引脚（祁伟24图）
