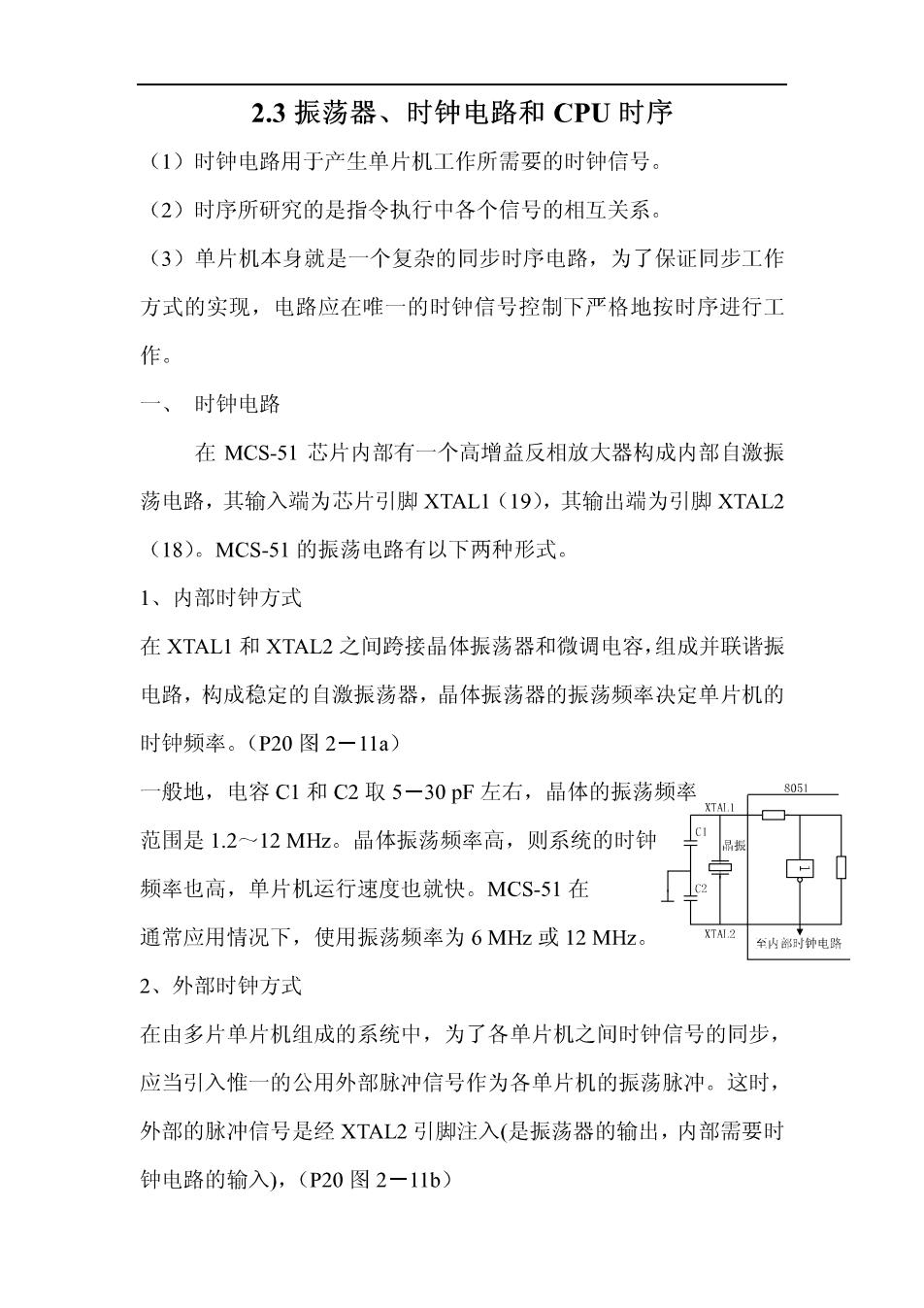

2.3振荡器、时钟电路和CPU时序 (1)时钟电路用于产生单片机工作所需要的时钟信号。 (2)时序所研究的是指令执行中各个信号的相互关系。 (3)单片机本身就是一个复杂的同步时序电路，为了保证同步工作 方式的实现，电路应在唯一的时钟信号控制下严格地按时序进行工 作。 一、时钟电路 在MCS-51芯片内部有一个高增益反相放大器构成内部自激振 荡电路，其输入端为芯片引脚XTAL1(19),其输出端为引脚XTAL2 (18)。MCS-51的振荡电路有以下两种形式。 1、内部时钟方式 在XTAL1和XTAL2之间跨接晶体振荡器和微调电容，组成并联谐振 电路，构成稳定的自激振荡器，晶体振荡器的振荡频率决定单片机的 时钟频率。(P20图2-11a) 一般地，电容C1和C2取5一30pF左右，晶体的振荡频率 805 范围是1.2一12MHz。品体振荡频率高，则系统的时钟 频率也高，单片机运行速度也就快。MCS-51在 通常应用情况下，使用振荡频率为6MHz或12MHz XTAL.2 伞内时钟电略 2、外部时钟方式 在由多片单片机组成的系统中，为了各单片机之间时钟信号的同步， 应当引入惟一的公用外部脉冲信号作为各单片机的振荡脉冲。这时， 外部的脉冲信号是经XTAL2引脚注入（是振荡器的输出，内部需要时 钟电路的输入)，(P20图2一11b)
二、MCS-51单片机的时序 1、时钟的概念 单片机一启动，就在执行如下的循环 取指令一分析指令→执行指令 为了对指令的执行有一个正确的理解，需要理解单片机的时序。 时序是用定时来说明的。MCS-51的时序定时单位共有4个，从小到 大依次是：时钟周期、状态周期、机器周期和指令周期 时钟周期、状态周期 时钟周期：振荡电路的振荡周期，其值由外接晶体或外输入时钟 来决定，其值为石英振荡器频率（时钟频率）的倒数。例如：在单片 机外接1MH的晶体，则单片机的系统时钟的频率为1M,时钟周期为 1us经常将时钟周期称为节拍（用P表示）。时钟周期经过二分频后， 就是单片机的时钟信号的周期，其定义为状态周期（用S表示）。 所以，一个状态就包含两个节拍（时钟周期），具前半周期对应 的拍节叫节拍1(P1),后半周期对应的节拍叫节拍2(P2)。 机器周期 MCS-51单片机的一个机器周期为6个状态周期，并依次表示为 S1~S6。由于一个状态又包括两个节拍（振荡脉冲周期），因此， 个机器周期总共有12个时钟周期，分别记作S1P1、S1P2、.、S6P2。 (P19图2-10)
由于一个机器周期共有12个振荡脉冲周期，因此机器脉冲就是振荡 脉冲的十二分频。例：当振荡脉冲频率为12MHz时，一个机器周期 为1μs:当振荡脉冲频率为6MHz时，一个机器周期为2μs。 指令周期 执行一条指令所需要的时间称为指令周期。它一般由若干个机器 周期组成。不同的指令，所需要的机器周期不同。通常，包含一个机 器周期的指令称为单周期指令，包含两个机器周期的指令称为双周期 指令，等等。 在MCS-51系统中，指令周期有以下三种： 1,单周期指令；2，双周期指令；3，四周期指令 我们知道：一个机器周期包含了12个震荡周期如果我们使用 个12M的晶体振荡器，那么：一个机器周期为1us, 两个机器周期为2us, 四个机器周期为4us. 可见一条指令的运算速度与它所包含的机器周期数有关机器周 期数越少，执行的速度就越快.在MCS-51单片机的指令系统中，除了 乘、除法指令为四个机器周期外，其余都是单周期和双周期指令. 2、指令的字节数与指令周期之间的关系 只有在ALE(地址锁存允许)信号有效时，才可以访问存储器。 在MCS-51单片机的指令系统中有： 单字节： 双字节； 三字节指令

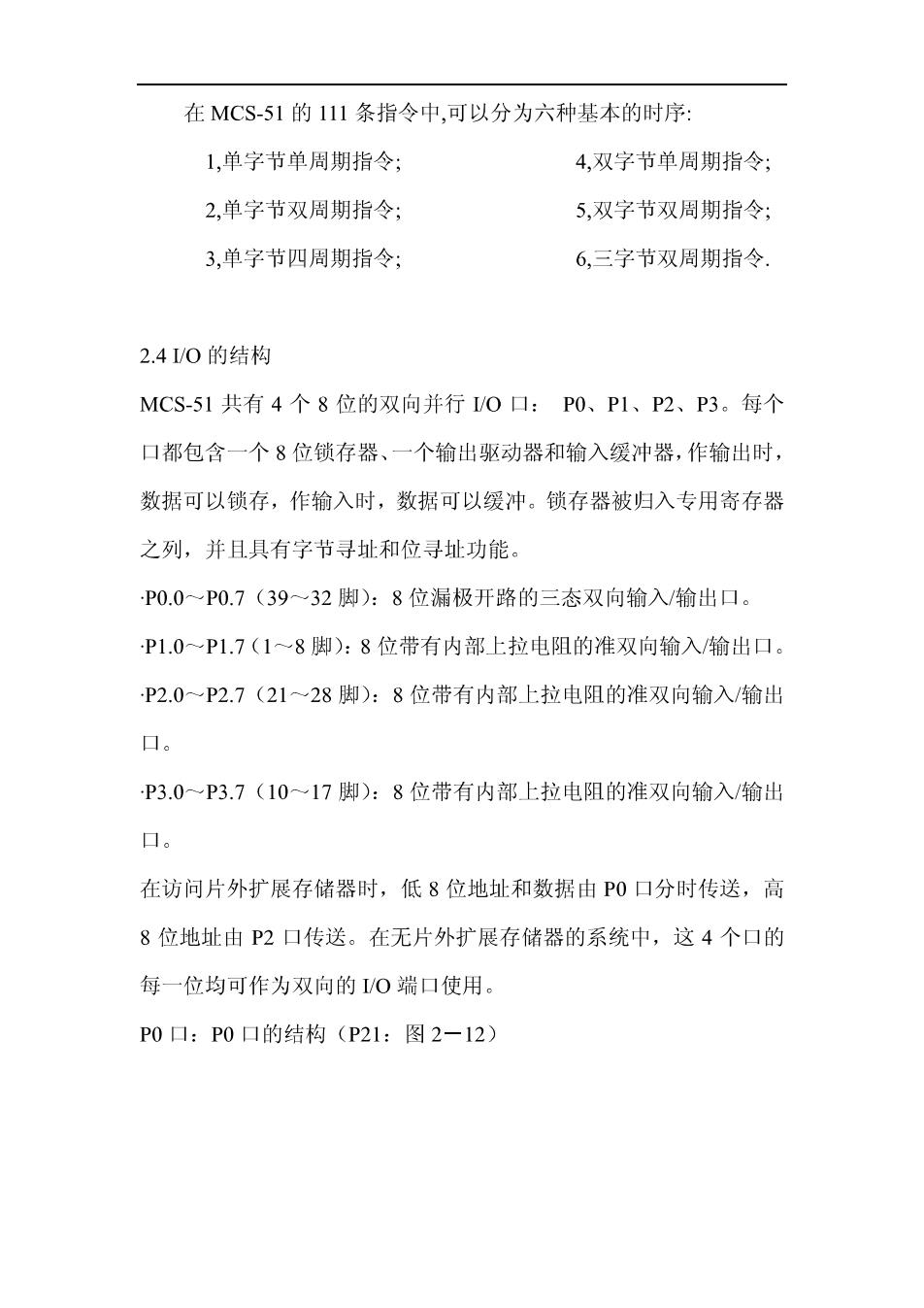

在MCS-51的111条指令中，可以分为六种基本的时序： 1,单字节单周期指令： 4,双字节单周期指令： 2,单字节双周期指令； 5,双字节双周期指令； 3,单字节四周期指令： 6,三字节双周期指令. 2.4I/0的结构 MCS-51共有4个8位的双向并行IVO口：P0、P1、P2、P3。每个 口都包含一个8位锁存器、一个输出驱动器和输入缓冲器，作输出时， 数据可以锁存，作输入时，数据可以缓冲。锁存器被归入专用寄存器 之列，并且具有字节寻址和位寻址功能 P0.0~P0.7(39一32脚)：8位漏极开路的三态双向输入/输出口。 P1.0一P1.7(1一8脚)：8位带有内部上拉电阻的准双向输入/输出口。 P2.0~P2.7(21一28脚)：8位带有内部上拉电阻的准双向输入/输出 ▣。 P3.0~P3.7(10一17脚)：8位带有内部上拉电阻的准双向输入/输出 口。 在访问片外扩展存储器时，低8位地址和数据由P0口分时传送，高 8位地址由P2口传送。在无片外扩展存储器的系统中，这4个口的 每一位均可作为双向的1/O端口使用。 P0口：P0口的结构(P21:图2一12)

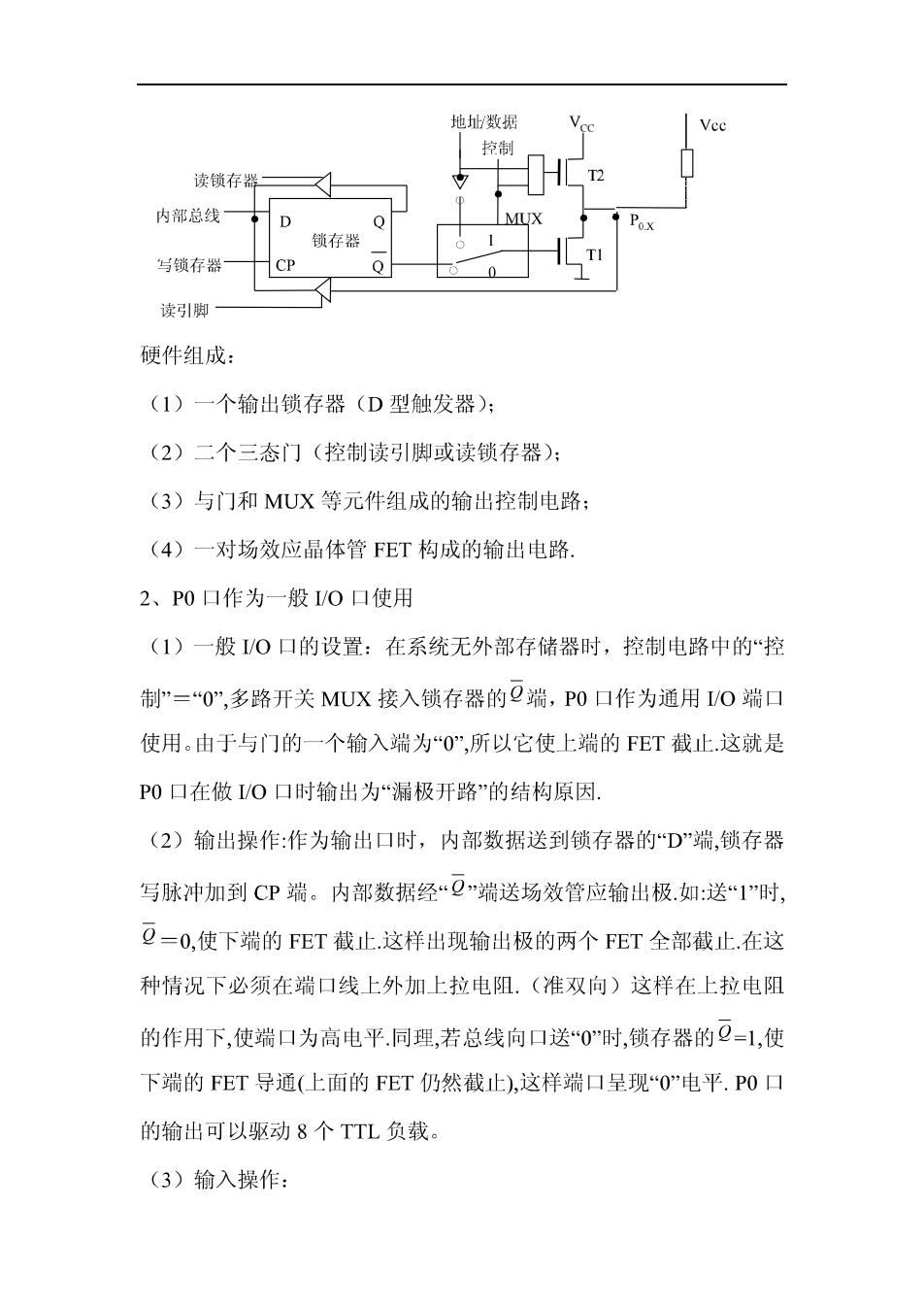

地址/数据 控制 读锁存器 2 内部总线 D 锁存器 写锁存岩 CP H汇 读引脚一 硬件组成： (1)一个输出锁存器(D型触发器)： (2)二个三态门（控制读引脚或读锁存器）： (3)与门和MUX等元件组成的输出控制电路： (4)一对场效应晶体管FET构成的输出电路 2、P0口作为一般I/0口使用 (1)一般/O口的设置：在系统无外部存储器时，控制电路中的“控 制”=0，多路开关MUX接入锁存器的端，P0口作为通用O端口 使用。由于与门的一个输入端为“0，所以它使上端的FET截止这就是 P0口在做I/O口时输出为“漏极开路”的结构原因. (2)输出操作：作为输出口时，内部数据送到锁存器的“D”端，锁存器 写脉冲加到CP端。内部数据经“”端送场效管应输出极如送“1时 O=0,使下端的FET截止.这样出现输出极的两个FET全部截止在这 种情况下必须在端口线上外加上拉电阻.（准双向）这样在上拉电阻 的作用下，使端口为高电平.同理，若总线向口送0时，锁存器的=1，使 下端的FET导通（上面的FET仍然截止），这样端口呈现“O电平.P0口 的输出可以驱动8个TTL负载。 (3)输入操作：
