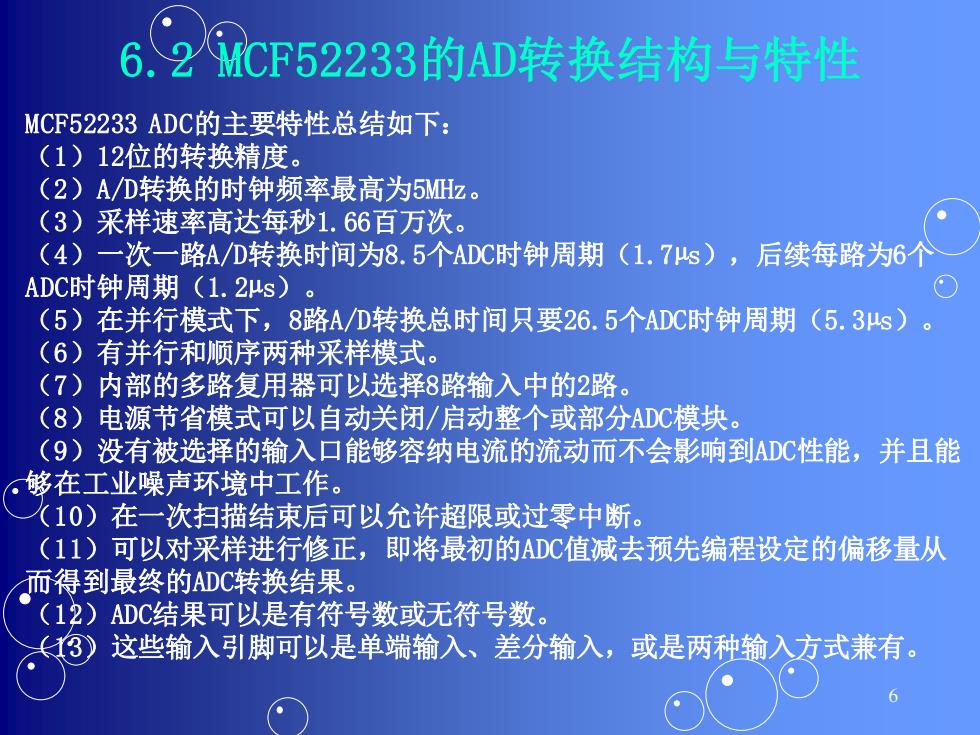

6.2MCF52233的AD转换结构与特性 MCF52233ADC的主要特性总结如下： (1)12位的转换精度。 (2)A/D转换的时钟频率最高为5MHz。 (3)采样速率高达每秒1.66百万次。 (4)一次一路A/D转换时间为8.5个ADC时钟周期(1.7s),后续每路为6个 ADC时钟周期(1.2μs)。 (5)在并行模式下，8路A/D转换总时间只要26.5个ADC时钟周期(5,3s)。 (6)有并行和顺序两种采样模式。 (7)内部的多路复用器可以选择8路输入中的2路。 (8)电源节省模式可以自动关闭/启动整个或部分ADC模块。 (9)没有被选择的输入口能够容纳电流的流动而不会影响到ADC性能，并且能 。够在工业噪声环境中工作。 一《10)在一次扫描结束后可以允许超限或过零中断。 (11)可以对采样进行修正，即将最初的ADC值减去预先编程设定的偏移量从 而得到最终的ADC转换结果。 (12)ADC结果可以是有符号数或无符号数。 (3)这些输入引脚可以是单端输入、差分输入，或是两种输入方式兼有。 6
6 6.2 MCF52233的AD转换结构与特性 MCF52233 ADC的主要特性总结如下： （1）12位的转换精度。 （2）A/D转换的时钟频率最高为5MHz。 （3）采样速率高达每秒1.66百万次。 （4）一次一路A/D转换时间为8.5个ADC时钟周期（1.7µs），后续每路为6个 ADC时钟周期（1.2µs）。 （5）在并行模式下，8路A/D转换总时间只要26.5个ADC时钟周期（5.3µs）。 （6）有并行和顺序两种采样模式。 （7）内部的多路复用器可以选择8路输入中的2路。 （8）电源节省模式可以自动关闭/启动整个或部分ADC模块。 （9）没有被选择的输入口能够容纳电流的流动而不会影响到ADC性能，并且能 够在工业噪声环境中工作。 （10）在一次扫描结束后可以允许超限或过零中断。 （11）可以对采样进行修正，即将最初的ADC值减去预先编程设定的偏移量从 而得到最终的ADC转换结果。 （12）ADC结果可以是有符号数或无符号数。 （13）这些输入引脚可以是单端输入、差分输入，或是两种输入方式兼有
6.3MCF52233的AD模块编程寄存器 1.控制寄存器1(Control1 Register,CTL1) 2.控制寄存器2(Control2 Register,CTL2) 3.过零控制寄存器(Zero Crossing Control Register,ADZCC) 4.通道列表寄存器1和2(Channel List Registers 1、2,ADLST1、2) 5.采样禁止寄存器(Sample Disable Register,ADSDIS) 6.状态寄存器(Status Register,ADSTAT) 7.限制状态寄存器(Limit Status Register,ADLSTAT) 8.过零状态寄存器(Zero Crossing Status Register, ADZCSTAT) 9.结果寄存器(Result Registers,.ADRSLTn) 10.下限寄存器(Low Limit Registers,ADLLMTn) 和上限寄存器(High Limit Registers,ADHLMTn) 11.偏移量寄存器(0 ffset Registers,AD0Sn) 。12 电源控制寄存器(Power Control Register,POWER) 13/ 电压参考寄存器(Voltage Reference Register,CAL)
7 6.3 MCF52233的AD模块编程寄存器 1．控制寄存器1（Control 1 Register，CTRL1) 2．控制寄存器2（Control 2 Register，CTRL2） 3．过零控制寄存器（Zero Crossing Control Register，ADZCC） 4．通道列表寄存器1和2（Channel List Registers 1、2，ADLST1、2） 5．采样禁止寄存器（Sample Disable Register，ADSDIS） 6．状态寄存器（Status Register，ADSTAT） 7．限制状态寄存器（Limit Status Register，ADLSTAT） 8．过零状态寄存器（Zero Crossing Status Register，ADZCSTAT） 9．结果寄存器（Result Registers，ADRSLTn） 10．下限寄存器（Low Limit Registers，ADLLMTn）和上限寄存器（High Limit Registers，ADHLMTn） 11．偏移量寄存器（Offset Registers，ADOFSn） 12．电源控制寄存器（Power Control Register，POWER） 13．电压参考寄存器（Voltage Reference Register，CAL）
