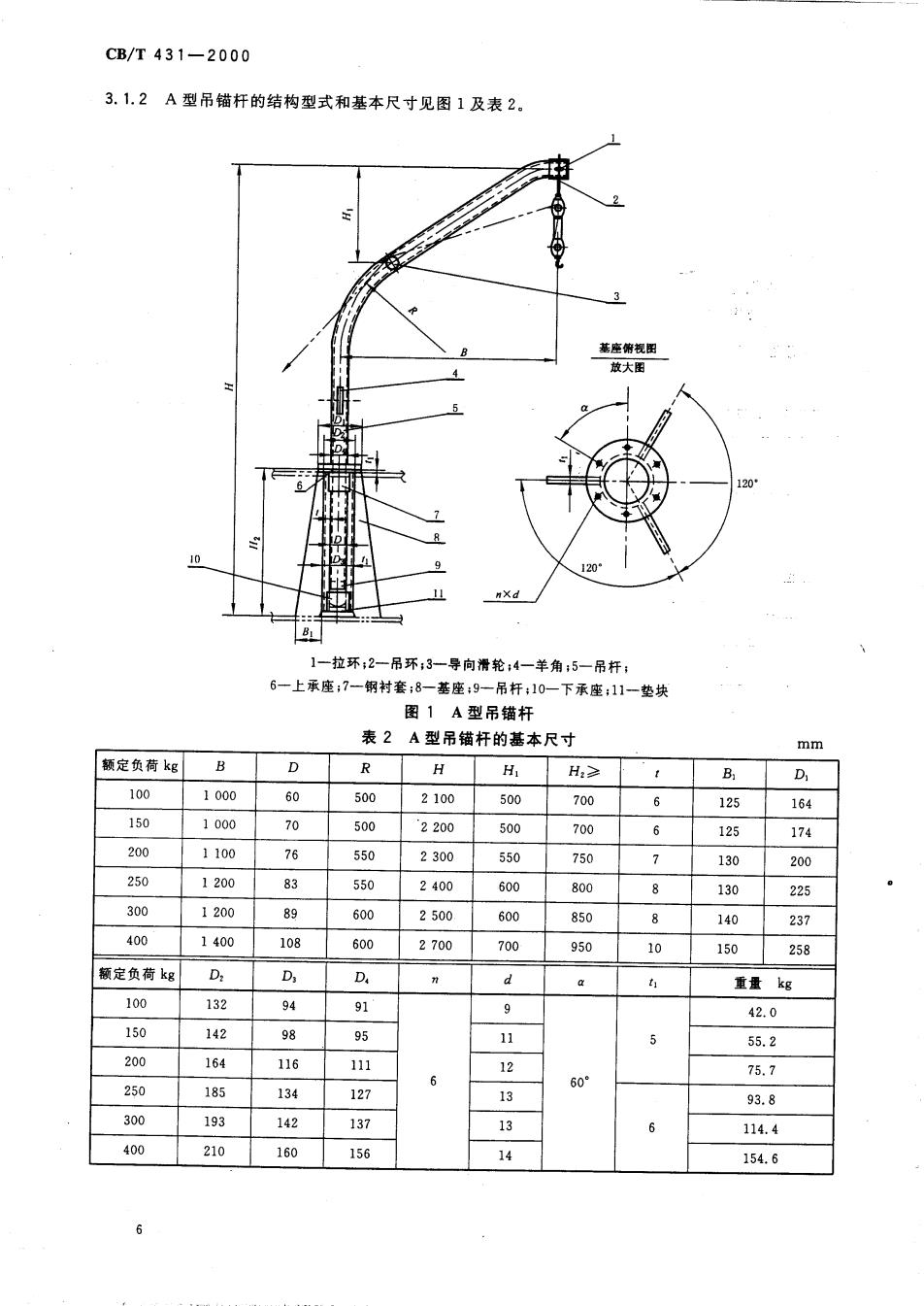

CB/T431-2000 3.1,2A型吊锚杆的结构型式和基本尺寸见图1及表2。 由 B 1一拉环：2一吊环3一导向滑轮：4一羊角：5一吊杆： 6一上承座：7一钢材套；8-基座：9一吊杆，10-下承座：11一垫块 图1A型吊锚杆 表2 A型吊锚杆的本尺寸 额定负荷kg D R H H≥ B D 1o0 1000 60 5002100 500 700 6 125 164 150 1000 70 500 2200 500 700 6 125 174 200 】100 76 5502300 550 750 130 200 250 1200 83 5502400 600 800 8 130 225 300 1200 89 6002500 600 850 8 140 237 400 1400 108 600 2700 700 950 10 150 258 额定负荷g D, D D d 重量kg 100 132 94 91 9 42.0 150 142 98 95 55.2 200 164 116 111 12 75.7 250 185 134 127 13 60 93.8 300 193 142 137 13 114.4 210 160 156 14 154.6
CB/T431-2000 3.1.3B型吊锚杆的结构型式和基本尺寸见图2及表3。 2 人医 1一角板；2一吊臂：3一羊角；4一立柱5一方钢踏步：6一加强座 7一转块：8一套简：9一定位销10一眼板：11一转动座 图2B型吊铺杆 表3 B型吊锚杆的基本尺寸 mm 额定负荷kg B D H H R R ·重量kg 400 1474 159 2210793 60 8 131 80 600 1687 180 2530 916 70 141 88 116 800 1857 203 2785 1014 155 102 144 1000 2000 219 3000 1095 100 10 168 115 175 1250 2154 245 3232 1185 10 181 128 224 1500 、2289 273 3434 1263 130 12 195 143 262
CB/T431-2000 3.1.4C型吊铺杆的结构型式和基本尺寸见图3及表4。 1一起重眼板：2一活动眼板3一吊杆：4 -导向滑轮：5一羊角1 6一止动托架7一上承座：8一挡板：9一蓄座：10一吊杆赚：11一下承座 图3C型吊铺杆 表4C型吊描杆的基本尺寸 mm 额定负荷kgB6:6DHHH,H4 400 重量kg 160140160 1016 600 174 】00 1801601803602500690 650 855 1212 10 211 800 200180200 14 14 252 1000 220200220 1616 355 1250 1500 250230250 4203000815 1025 15 18 2 424 1500 270250270 20 20 490 3.2标记 额定负荷为100kg的钢管弧形吊锚杆标记为： 吊锚杆A100CB/T431一2000 额定负荷为1000kg的工字钢吊锚杆标记为： 吊锚杆C10o0 CB/T431-2000 4要求 4.1吊锚杆主要零件的材料见表5
CB/T431-2000 表5吊锚杆主要零件材料 零件名称 名称 牌号 标准号 吊杆(A型) 立柱、吊臂（撑杆，压杆）(B型) 无维钢管 20 GB/T8162 吊杆(C型) 吊臂（拉杆）(B型) 优质碳素结构纲 20 GB/T699 吊杆踵 拉环、吊环 起重眼板，活动眼板 单角 上承座 普通碳素结构钢 Q235-A GB/T 700 下承座 座架成加强座 螺钉 接头式压注油杯 GB/T4423 黄铜 H62 铜衬套 GB/T13809 导向滑轮 绍青铜 ZCuAI9Mn2 GB/T1176 套筒、转动座，销轴 不锈耐破钢 1Cr18Ni9 CB/T1220 .2吊锚杆表面应光顺，不得有扭翘等缺陷。 4.3吊锚杆在吊杆本体上醒目部位应用电焊或其他有效方法清晰地标出额定负荷的永久性标志 XXkg,并涂以色漆 44 4.5 吊幡杆在额定负荷下，转动部位应转动灵活，不得有卡滞现象。 吊错杆在1.5倍额定负荷下，不应有永久性变形，转动部位应转动灵活 4.6吊锚杆表面除锈后应涂防锈底漆一度，外表面涂沥青漆，色漆应在船上安装后进行，所有转动部位 应涂润滑油。 5试验方法 5.1吊锚杆的立柱、吊臂和吊杆材料的化学成分和力学性能试验方法按GB/T699和GB/T8162的 规定进行。结果应符合4.1的要求。 5.2吊锚杆的外观质量用肉眼检查。结果应符合4.2、4.3和4,6条的要求。 5.3将吊铺杆吊以额定负荷，往返回转3~5次，检查其转动灵活性。结果应符合4.4的要求。 5.4将吊铺杆吊以1.5倍额定负荷，加载时间不少于10min,并往返回转3~5次，检查转动的灵活性 卸去负荷后，再检查转动的灵活性和变形情况。结果应符合4.5的要求。 6检验规则 6.1检验分类 吊锚杆的检验分为型式检验和出厂检验 6.2型式检验 属于下列情况之一时，应进行型式检验： 9
CB/T431-2000 a)新产品或老产品转厂时的试制定型鉴定； b)正式生产后，如工艺和主要零件材料有较大改变，可能影响产品性能时： c)国家技术监督机构提出进行型式检验要求时。 6.2.1检验项目 型式检验的检验项目见表6。 6.2.2检验样品的数量 型式检验的样品一般不少于2件。 6.2.3判定规则 全部样品的所有检验项目符合要求时，判为型式检验合格。若样品中发现不符合要求的项目，允许 查明原因，排除故障后，重新对该项目和有关项目进行检验。若复验中仍有不符合要求的项目，则判型 式检验不合格。 6.3出厂检哈 6.3.1检验项目 出厂检验的检验项目见表6。 表6检验项目 序号 检酸项目 要求的章条号试验方法的章条号型式检骏出厂检验 1 立柱、吊杆和吊臂材料的化学成分和力学性能 4.1 5.1 2 外观质量 4.2、4.3、4.6 5.2 3 额定负荷 5.3 4 超负荷 4.5 5.4 注：表中符号√”表示应检验项目，“一”表示不检酸项目。 6.3.2抽样方案 每件吊锚杆都应进行出厂检验。 6.3.3判定规则 全部检验项目符合要求的吊铺杆判为合格产品。若发现有不符合要求的项目，允许查明原因、排除 故脑后，重新检验。如仍不合格，则该件吊错杆为不合格产品。 7标志、包装和运输 7.1吊锚杆产品应具有如下标志： 制造厂 名称或商标 b)型号及标准号： c)额定负荷： d)制造日期： e)检查合格印章。 7.2吊铺杆应按GB/T13384的规定进行包装，并符合装卸和运输的要求。 7.3运输包装的收发货标志应按GB/T6388的规定
