客车电气装置实训手册 客车电气装置实训项目及内容 实践 实训项目名称 项目 序号 学时数 01 蓄电池技术状况的检测、充电规范 3 02 交流发电机的拆、检、装 12 03 电压调节器的检测 1.5 04 电源系线路的连接 1.5 05 电源系常见故障的诊断 3 06 起动机拆、检、装 07 起动系线路的连接 2 08 起动系常见故障的诊断 课 09 电动门窗结构认识。线路连接及常见故障的诊断 10 电动推拉门、的结构认识、常见故障诊断 2 实 训 11 洗涤装置结构认识、电路连接、常见故障的诊断 2 12 普通报警系主要部件的检测 2 13 普通报警系常见故障的诊惭 6J 14 微机控制电子点火系主要部件的检测 2 15 微机控制报警系常见故障的诊断 16 铁道客车灯系线路连接及常见故障诊断 6 17 铁道客车仪表及报警系统线路连接及常见故障诊 断 18 铁道客车空调系统的结构认识、常规检测 4 19 全车线路的连接及常见故障的诊断 4 20 铁道客车日常维护、一级维护 合 0.5周 21 铁道客车二级维护 22 全车线路的拆装与检测 0.5周 23 空调系统的维护与修理 0.5周 24 电气元件的检测 0.5周
29 铁道客车制动防滑电气系统的研究 30 电控悬架电控系统的研究 4 31 车用CAN-BUS系统的研究 4 顶岗 32 根据维修站选择车型 4周 实习 01实训项目蓄电池技术状况的检测、充电规范 一、蓄电池技术状况的检测 (一)实验内容： 1.蓄电池技术状况的检测 (二)实验目的 掌握蓄电池技术状况的检测 (三)主要实验仪器设备： 蓄电池、高率放电计、密度计、玻璃管、充电机、万用表、试灯、常用工具。 (四)课时：2节 必须学会：使用密度计、高率放电计，可以利用仪器检测蓄电池放电程度和电解液密 度；（要过关考核） (五)教学过程： 1、检查预习情况 提问：蓄电池技术状况的检查包括哪些内容？若蓄电池电解液的密度下降，其端电压如 何变化？ 2、布置实训任务 会用密度计和高率放电计检测蓄电池的放电程度；会检查蓄电池电解液的液面高度并进 行补充作业。 3、演示讲解 1).仪器的使用方法 温度计、玻璃管、高率放电计、密度计 2)实训注意事项 (1)不要将电解液落到地面或淇他物面上； (2)密度计、温度计、玻璃管用后应立即清洗干净； (3)用高率放电计时，接通时间不得超过规定要求。 3)蓄电池技术状况的检测 (1)外观直接检查 (2)电解液液面检测 (3)电解液密度检测 (4)蓄电池端电压检测

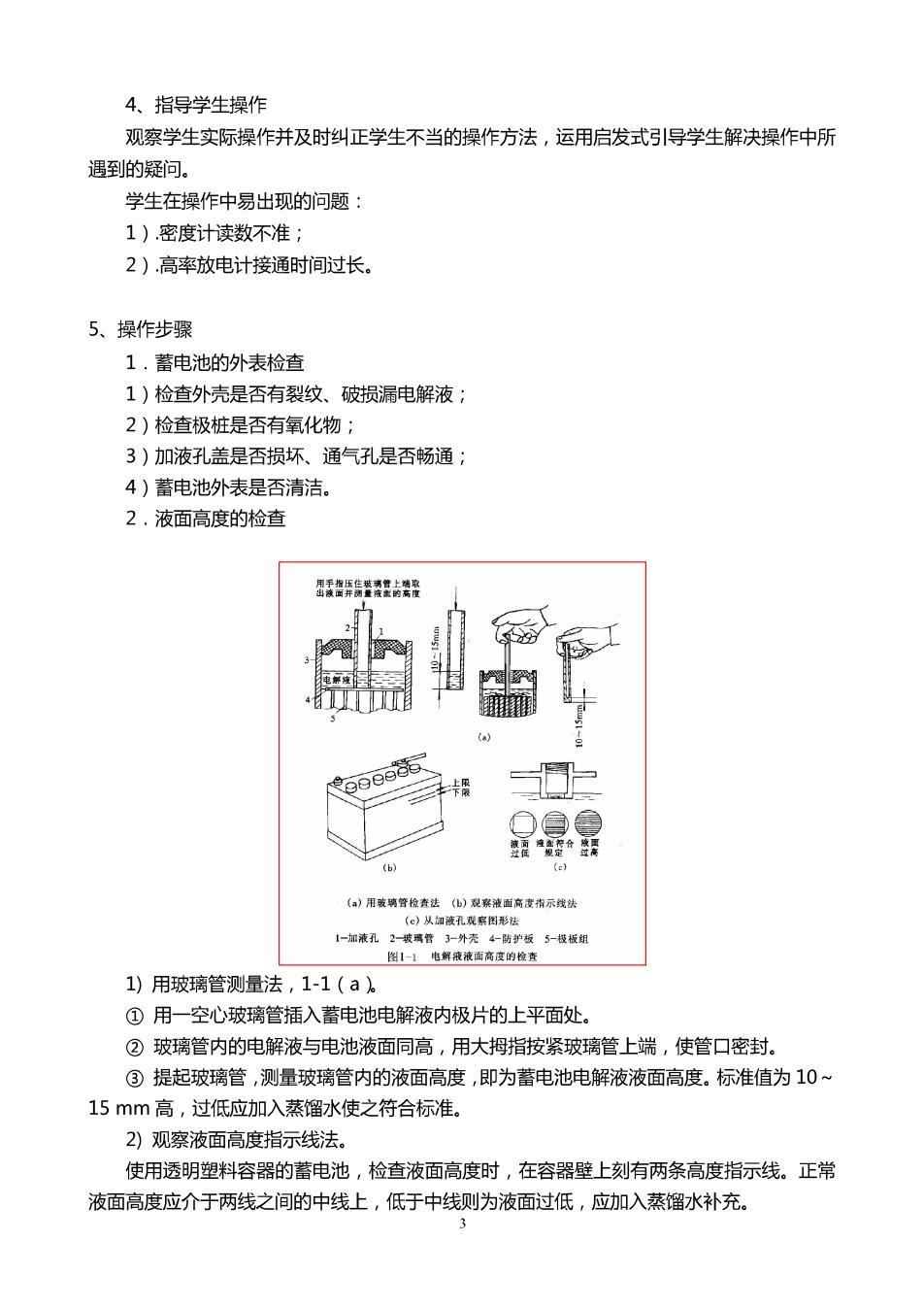

4、指导学生操作 观察学生实际操作并及时纠正学生不当的操作方法，运用启发式引导学生解决操作中所 遇到的疑问。 学生在操作中易出现的问题： 1)密度计读数不准； 2).高率放电计接通时间过长。 5、操作步骤 1.蓄电池的外表检查 1)检查外壳是否有裂纹、破损漏电解液 2)检查极桩是否有氧化物： 3)加液孔盖是否损坏、通气孔是否畅通： 4)蓄电池外表是否清洁。 2.液面高度的检查 用于招开器装费 0合 6 图1】电滚液面高夏的检 1)用玻璃管测量法，1-1（a @用一空心玻璃管插入蓄电池电解液内极片的上平面处， ②玻璃管内的电解液与电池液面同高，用大拇指按紧玻璃管上端，使管口密封。 ③提起玻璃管，测量玻璃管内的液面高度，即为蓄电池电解液液面高度。标准值为10~ 15mm高，过低应加入蒸馏水使之符合标准。 2）观察液面高度指示线法。 使用透明塑料容器的蓄电池，检查液面高度时，在容器壁上刻有两条高度指示线。正常 液面高度应介于两线之间的中线上，低于中线则为液面过低，应加入蒸馏水补充
3)从加液面孔观察判断法，部分蓄电池在电解液加液孔内侧的标准液面位置处开有方视 孔，检视液面高度，观察液面在方孔下面为液面过低；正好与方孔平并时为标准；液面满过 方孔而充满加液口底部以上为过多。 3.检查电解液密度 电解液的密度大小，是判断蓄电池容量的重要标志，用密度计测量电解液密度的步骤如 下 ①打开蓄电池的加液盖 ②把密度计下端的橡皮管插入单格电池的加液孔内，如图1-2所示。 ③用手将橡皮球捏瘪，再慢慢放开，电解液就会被吸到玻璃管中。 ④注意控制吸入时电解液不要过多或过少，以能将密度计浮子浮起而不会项住为宜。 (B) )测量电解液的方达 图2密度计及新量密度的方法 ⑤使管内的浮子浮在玻璃管中央（不要相互接触），读密度计的读数。要求读数时使密 度计刻度线与眼睛平齐，测量的密度值应用标准温度(+25℃)予以校正（同时测量电解液 温度)不同温度条件下电解液密度修正值见表1-2。 表1-2不同温度条件下电解液密度修正值 电解液温度 密度修正值 电解液温度 密度修正值 电解液温度 密度修正值 (℃) g/cm3 (℃) g/cm3) (℃) g/cm3) +40 +0.0113 +10 -0.0113 -20 -0.0337 +35 +0.0075 +5 -0.00150 -25 -0.0375 +30 +0.0037 0 -0.00188 -30 -0.0412 +25 0 -5 -0.0255 -35 -0.0450 +20 0.0037 -10 -0.0263 -40 -0.0488

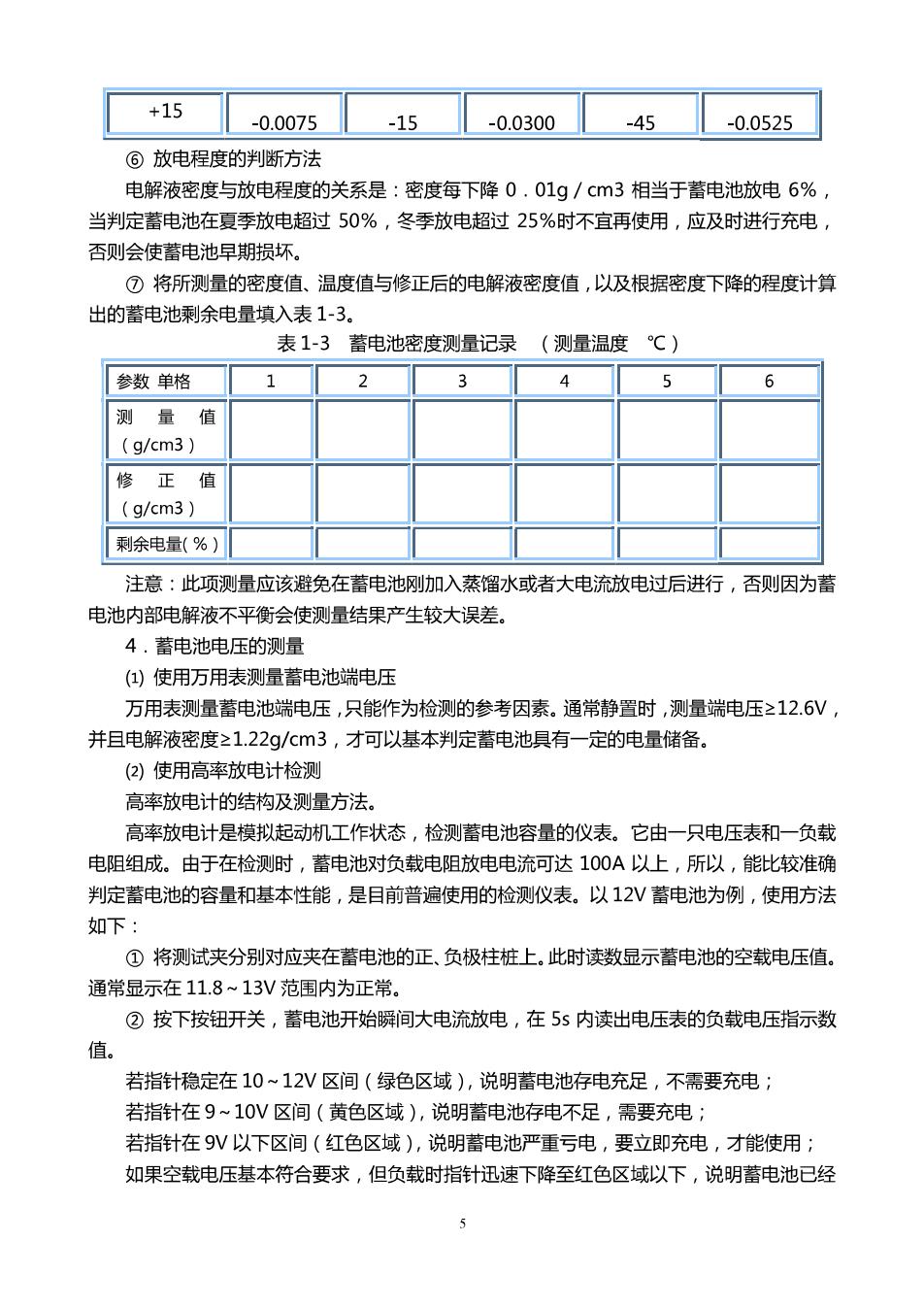

+15 -0.0075 -15 -0.0300 -45 -0.0525 ⑥放电程度的判断方法 电解液密度与放电程度的关系是：密度每下降0.01g/c3相当于蓄电池放电6% 当判定蓄电池在夏季放电超过50%，冬季放电超过25%时不宜再使用，应及时进行充电 否则会使蓄电池早期损坏。 ⑦将所测量的密度值、温度值与修正后的电解液密度值，以及根据密度下降的程度计算 出的蓄电池剩余电量填入表1-3。 表1-3蓄电池密度测量记录（测量温度℃） 参数单格 1 2 3 4 5 6 测量值 (g/cm3) 修正值 (g/cm3) 剩余电量(%) 注意：此项测量应该避免在蓄电池刚加入蒸馏水或者大电流放电过后进行，否则因为蓄 电池内部电解液不平衡会使测量结果产生较大误差。 4.蓄电池电压的测量 ()使用万用表测量蓄电池端电压 万用表测量蓄电池端电压，只能作为检测的参考因素。通常静置时，测量端电压≥12.6V 并且电解液密度≥1.22g/cm3,才可以基本判定蓄电池具有一定的电量储备。 (2)使用高率放电计检测 高率放电计的结构及测量方法。 高率放电计是模拟起动机工作状态，检测蓄电池容量的仪表。它由一只电压表和一负载 电阻组成。由于在检时，蓄电池对负载电阻放电电流可达100以上，所以，能比较准确 判定蓄电池的容量和基本性能，是目前普遍使用的检测仪表。以12V蓄电池为例，使用方法 如下： ①将测试夹分别对应夹在蓄电池的正、负极柱桩上。此时读数显示蓄电池的空载电压值。 通常显示在11.8~13V范围内为正常。 ②按下按钮开关，蓄电池开始瞬间大电流放电，在55内读出电压表的负载电压指示数 值。 若指针稳定在10~12V区间（绿色区域），说明蓄电池存电充足，不需要充电 若指针在9~10V区间（黄色区域），说明蓄电池存电不足，需要充电； 若指针在9V以下区间（红色区域），说明蓄电池严重亏电，要立即充电，才能使用： 如果空载电压基本符合要求，但负载时指针迅速下降至红色区域以下，说明蓄电池已经
