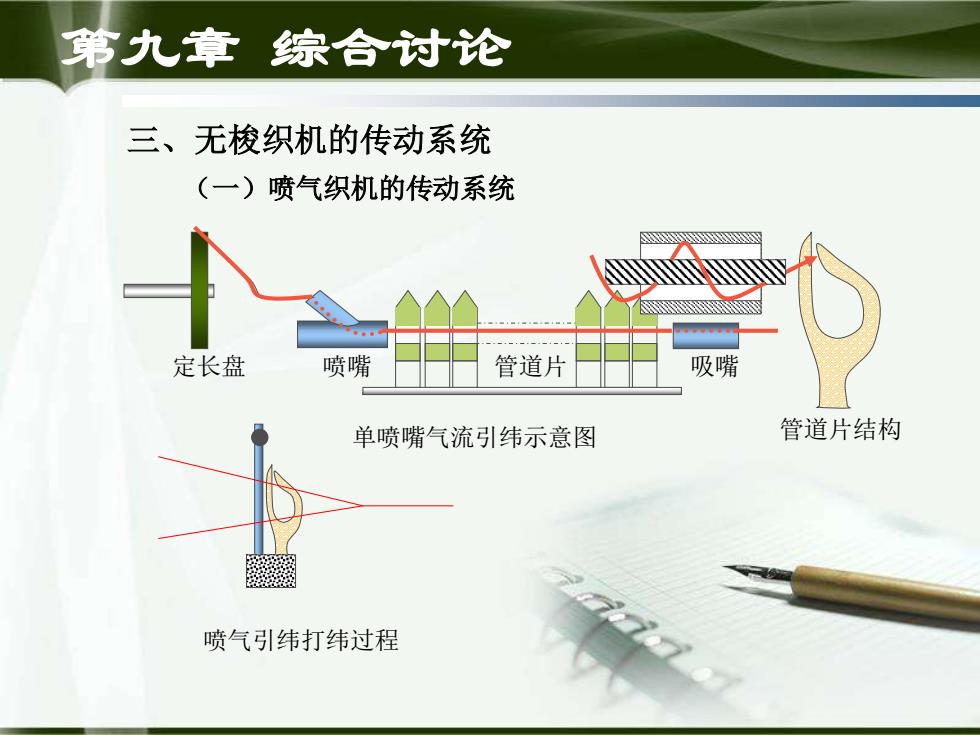

第 九章综合讨论 三、无梭织机的传动系统 (一)喷气织机的传动系统 定长盘 喷嘴 管道片 吸嘴 单喷嘴气流引纬示意图 管道片结构 喷气引纬打纬过程
第九章 综合讨论 （一）喷气织机的传动系统 三、无梭织机的传动系统 单喷嘴气流引纬示意图 管道片结构 定长盘 喷嘴 管道片 吸嘴 喷气引纬打纬过程
第九章综合讨论 绞边器 1☑ 绞边轴齿轮 送经皮带轮 绞边轴 中心轴 开口皮带轮 中心轴齿轮 主轴 主轴齿轮 卷取皮带轮 摇轴 电机 摇轴示意图
第九章 综合讨论 摇轴 电机 主轴 卷取皮带轮 摇轴示意图 主轴齿轮 中心轴齿轮 中心轴 绞边轴 绞边轴齿轮 绞边器 开口皮带轮 送经皮带轮
第九章综合讨论 1、主轴与中心轴传动比为2：1，主轴与绞边轴传动比为1：1。 2、窄幅织机一般用四连杆打纬机构，宽幅织机一般用凸轮打纬 机构。（思考：为什么？） 3、喷气织机引纬系统一般与筘座分离。电磁阀控制喷气。 4、断经自停、断纬自停、电子储纬、电子送经、电子卷取均由 织机主控装置管理。由主轴上的编码器为时间基准。 5、当寻纬或打慢车时，通过变频器使电机减速，并由主轴上的 感应器保证只转一转
第九章 综合讨论 1、主轴与中心轴传动比为2:1，主轴与绞边轴传动比为1:1。 2、窄幅织机一般用四连杆打纬机构，宽幅织机一般用凸轮打纬 机构。（思考：为什么？） 3、喷气织机引纬系统一般与筘座分离。电磁阀控制喷气。 4、断经自停、断纬自停、电子储纬、电子送经、电子卷取均由 织机主控装置管理。由主轴上的编码器为时间基准。 5、当寻纬或打慢车时，通过变频器使电机减速，并由主轴上的 感应器保证只转一转

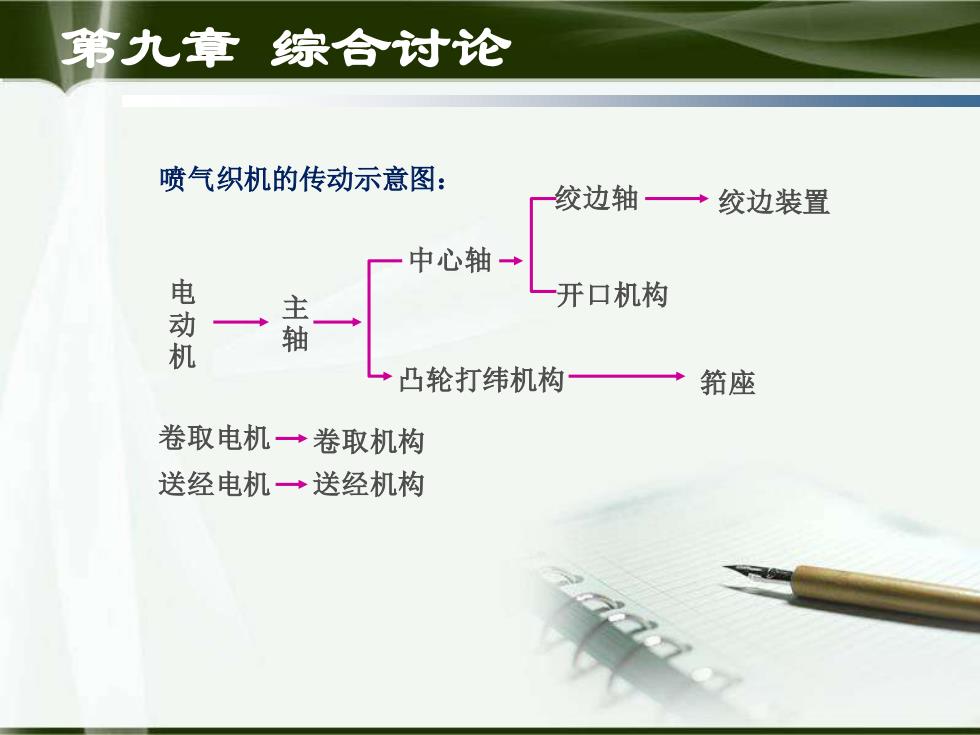

第九章综合讨论 喷气织机的传动示意图： 绞边轴→绞边装置 中心轴→ 电动 主 一开口机构 凸轮打纬机构 筘座 卷取电机→卷取机构 送经电机→送经机构
第九章 综合讨论 喷气织机的传动示意图： 电 动 机 主 轴 中心轴 绞边轴 开口机构 绞边装置 凸轮打纬机构 筘座 卷取机构 送经机构 卷取电机 送经电机
第九章综合讨论 (二)喷水织机的传动系统 喷水织机传动与传统的喷气织机基本相同，主要区别是是开口 机构、引纬机构及打纬机构。 开口机构：一般用连杆开口机构或多臂开口机构，生产平纹、斜纹 或小提花。凸轮开口机构用得较少。 引纬机构：用喷射泵。单喷嘴引纬，幅宽受限制。 打纬机构：用四连杆打纬机构。 喷射泵结构图
第九章 综合讨论 （二）喷水织机的传动系统 喷射泵结构图 喷水织机传动与传统的喷气织机基本相同，主要区别是是开口 机构、引纬机构及打纬机构。 开口机构：一般用连杆开口机构或多臂开口机构，生产平纹、斜纹 或小提花。凸轮开口机构用得较少。 引纬机构：用喷射泵。单喷嘴引纬，幅宽受限制。 打纬机构：用四连杆打纬机构
