■将发光二极管的红光的强度调制为50MHz 的微波信号： ■然后用分束镜将光分为两束，一束光的强 度调制信号输入双踪示波器的X端，另一束 出射到空气中并经过可移动反射镜反射回 仪器内，将它的强度调制信号输入到示波 器的Y端
◼ 将发光二极管的红光的强度调制为50MHz 的微波信号； ◼ 然后用分束镜将光分为两束，一束光的强 度调制信号输入双踪示波器的X端，另一束 出射到空气中并经过可移动反射镜反射回 仪器内，将它的强度调制信号输入到示波 器的Y端

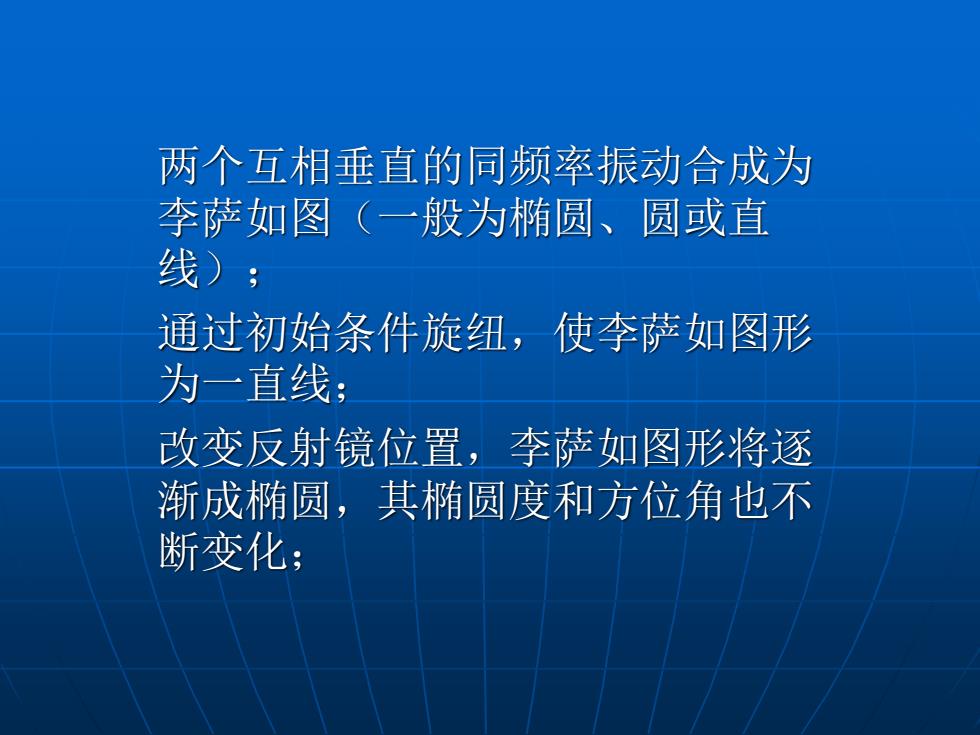

两个互相垂直的同频率振动合成为 李萨如图（一般为椭圆、圆或直 线) 通过初始条件旋纽，使李萨如图形 为一直线： 改变反射镜位置，李萨如图形将逐 渐成椭圆，其椭圆度和方位角也不 断变化：
两个互相垂直的同频率振动合成为 李萨如图（一般为椭圆、圆或直 线）； 通过初始条件旋纽，使李萨如图形 为一直线； 改变反射镜位置，李萨如图形将逐 渐成椭圆，其椭圆度和方位角也不 断变化；
■ 当图形再次成为直线（从一三象限变为二 四象限)，光线在仪器外移动了调制信号 的半个波长，即反射镜移动了四分之一波 长。测量移动的距离： ■波长与频率的乘积为光速。 ■此法可得到四位有效数字
◼ 当图形再次成为直线（从一三象限变为二 四象限），光线在仪器外移动了调制信号 的半个波长，即反射镜移动了四分之一波 长。测量移动的距离； ◼ 波长与频率的乘积为光速。 ◼ 此法可得到四位有效数字
