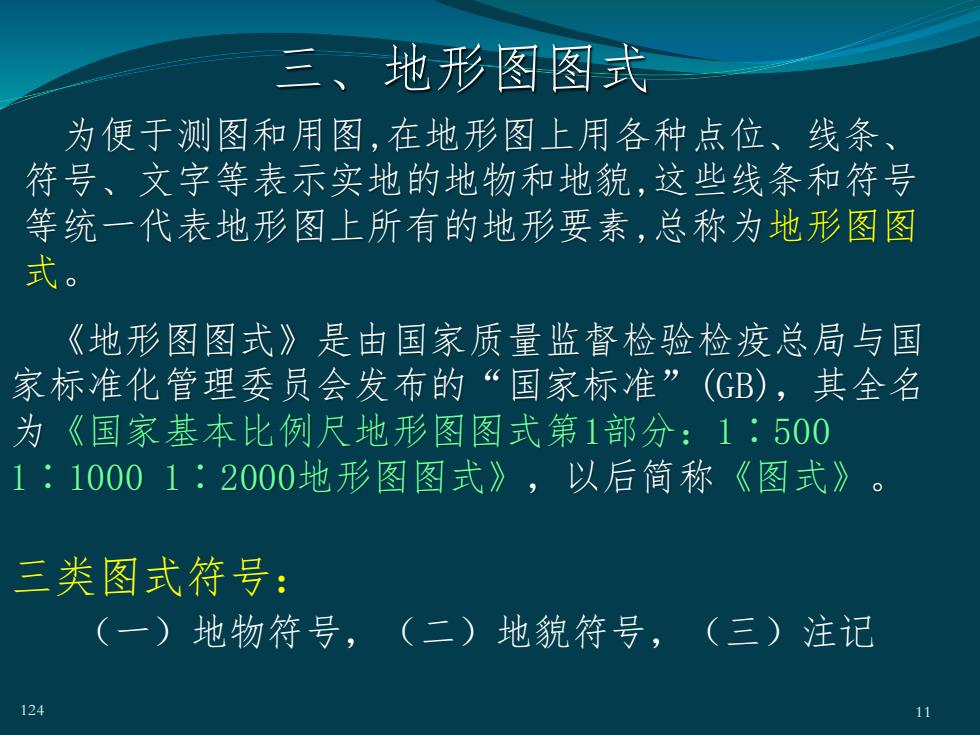

三、地形图图式为便于测图和用图，在地形图上用各种点位、线条符号、文字等表示实地的地物和地貌，这些线条和符号等统一代表地形图上所有的地形要素，总称为地形图图式。《地形图图式》是由国家质量监督检验检疫总局与国家标准化管理委员会发布的国家标准”（GB），其全名为《国家基本比例尺地形图图式第1部分：1：5001：10001：2000地形图图式》，以后简称《图式》。三类图式符号：（一）地物符号，（二）地貌符号，（三）注记12411
三、地形图图式 为便于测图和用图,在地形图上用各种点位、线条、 符号、文字等表示实地的地物和地貌,这些线条和符号 等统一代表地形图上所有的地形要素,总称为地形图图 式。 《地形图图式》是由国家质量监督检验检疫总局与国 家标准化管理委员会发布的“国家标准”(GB)，其全名 为《国家基本比例尺地形图图式第1部分：1∶500 1∶1000 1∶2000地形图图式》，以后简称《图式》。 三类图式符号： （一）地物符号，（二）地貌符号，（三）注记 124 11
一地物符号1.比例符号一地物轮廓大，可按比例缩小：例如房屋、道路、河流、桥梁、旱田等2.非比例符号一地物轮廓小但重要，用专用符号表示：例如导线点、水准点、界址点、电线杆等。3.半比例符号一也称线形符号，长度可按比例、宽度不依比例。例如围墙、禽篱芭、边界等。二）地貌符号一最常用为等高线，对于一些特殊地貌如哨壁、冲沟等则用专用符号表示。三）注记一用文字和数字对地形符号加以说明：例如地名、路名、单位名、房屋结构和层数、河流的水深等。12412
124 (二)地貌符号— 最常用为等高线，对于一些特殊地貌如 峭壁、冲沟等则用专用符号表示。 (一)地物符号 1.比例符号— 地物轮廓大,可按比例缩小；例如房屋、 道路、河流、桥梁、旱田等。 2.非比例符号— 地物轮廓小但重要,用专用符号表示； 例如导线点、水准点、界址点、电线杆等。 3.半比例符号— 也称线形符号,长度可按比例、宽度 不依比例。例如围墙、篱笆、边界等。 (三)注记— 用文字和数字对地形符号加以说明；例如地 名、路名、单位名、房屋结构和层数、河流的水深等。 12

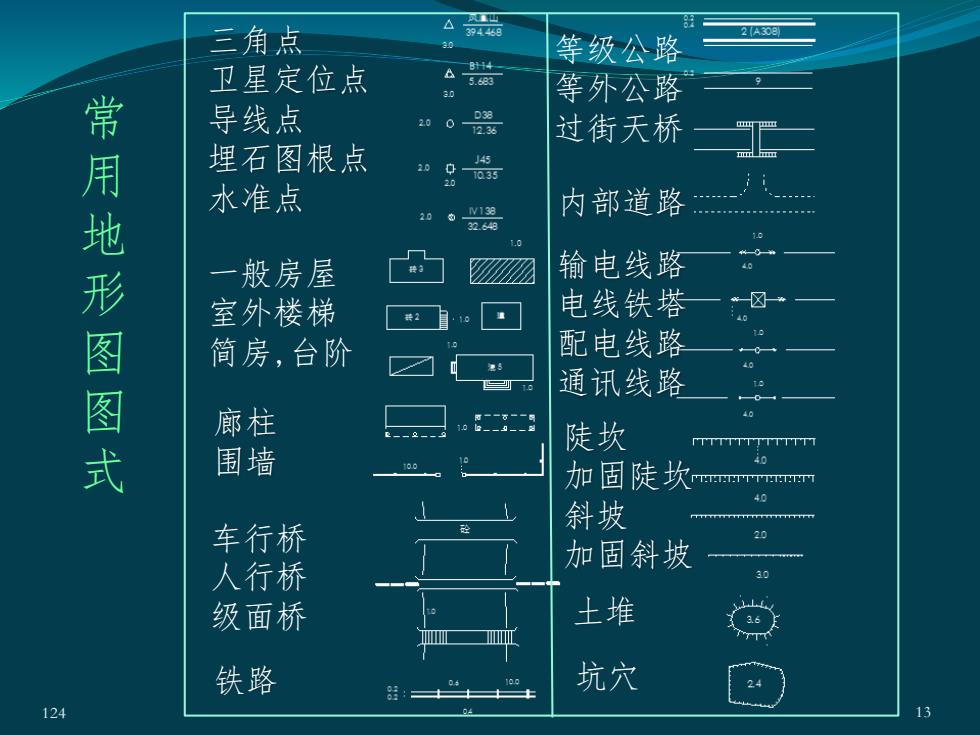

A394.468三角点0等级公路B114A卫星定位点5.683等外公路a0常用地形图图式导线点D382.0C过街天桥12.36埋石图根点J452.0C1Q.352水准点内部道路IV1382.032.648LO输电线路一般房屋电线铁塔室外楼梯配电线路简房，台阶通讯线路廊柱陡坎MTTTTTTTTTT围墙40加固陡坎40斜坡20车行桥加固斜坡人行桥30土堆级面桥坑穴铁路O12413
124 13 三角点 卫星定位点 导线点 埋石图根点 水准点 常用地形图图式 一般房屋 室外楼梯 简房 ,台阶 廊柱 围墙 车行桥 人行桥 级面桥 铁路 等级公路 等外公路 过街天桥 内部道路 输电线路 电线铁塔 配电线路 通讯线路 陡坎 加固陡坎 斜坡 加固斜坡 土堆 坑穴

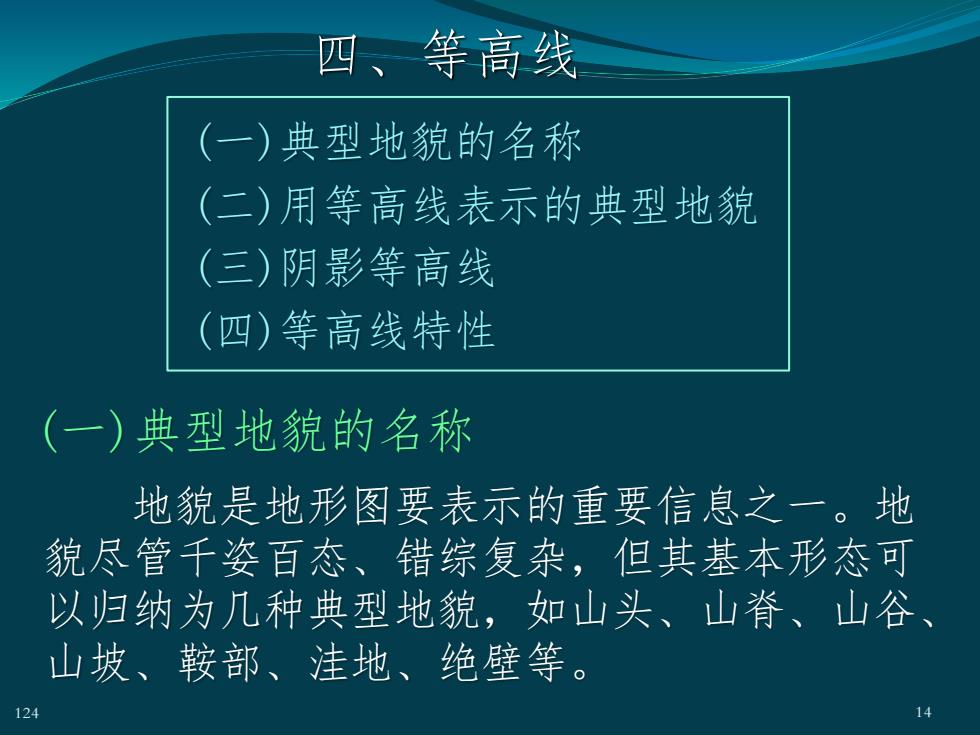

四、等高线一）典型地貌的名称（二）用等高线表示的典型地貌（三）阴影等高线（四）等高线特性（一）典型地貌的名称地貌是地形图要表示的重要信息之一。地貌尽管千姿百态、错综复杂，但其基本形态可以归纳为几种典型地貌，如山头、山脊、山谷山坡、鞍部、洼地、绝壁等。12414
(一)典型地貌的名称 (二)用等高线表示的典型地貌 (三)阴影等高线 (四)等高线特性 四、等高线 124 14 (一)典型地貌的名称 地貌是地形图要表示的重要信息之一。地 貌尽管千姿百态、错综复杂，但其基本形态可 以归纳为几种典型地貌，如山头、山脊、山谷、 山坡、鞍部、洼地、绝壁等

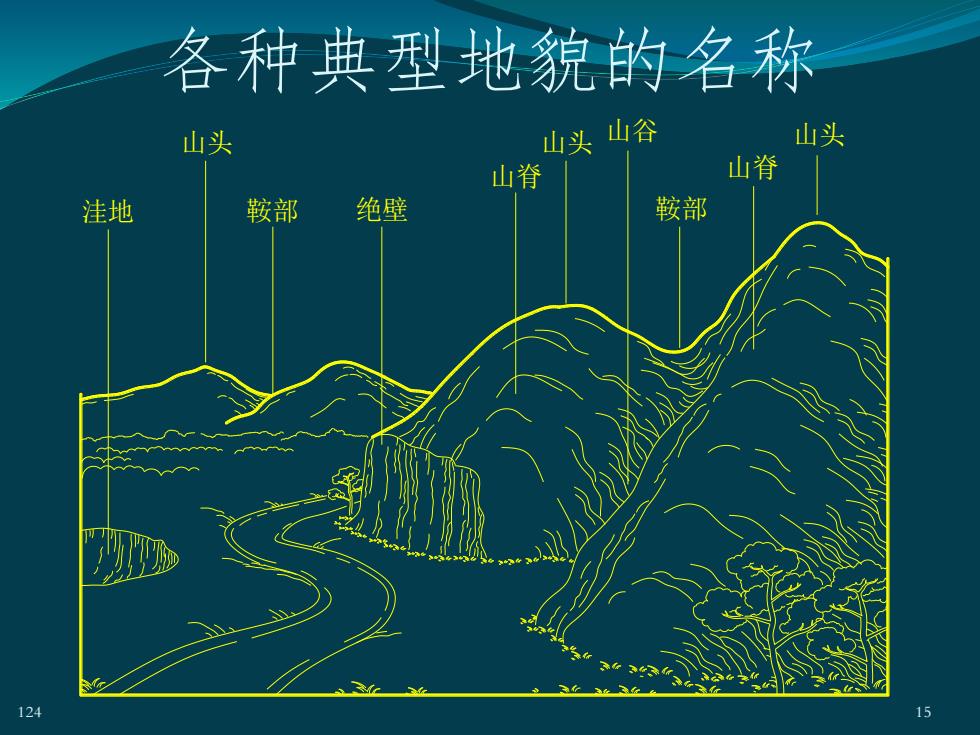

各种典型地貌的名称山谷山头山头山头山脊山脊鞍部绝壁鞍部洼地12415
各种典型地貌的名称 124 15 鞍部 绝壁 鞍部 山脊 山脊 山头 山头 山头 洼地 山谷
