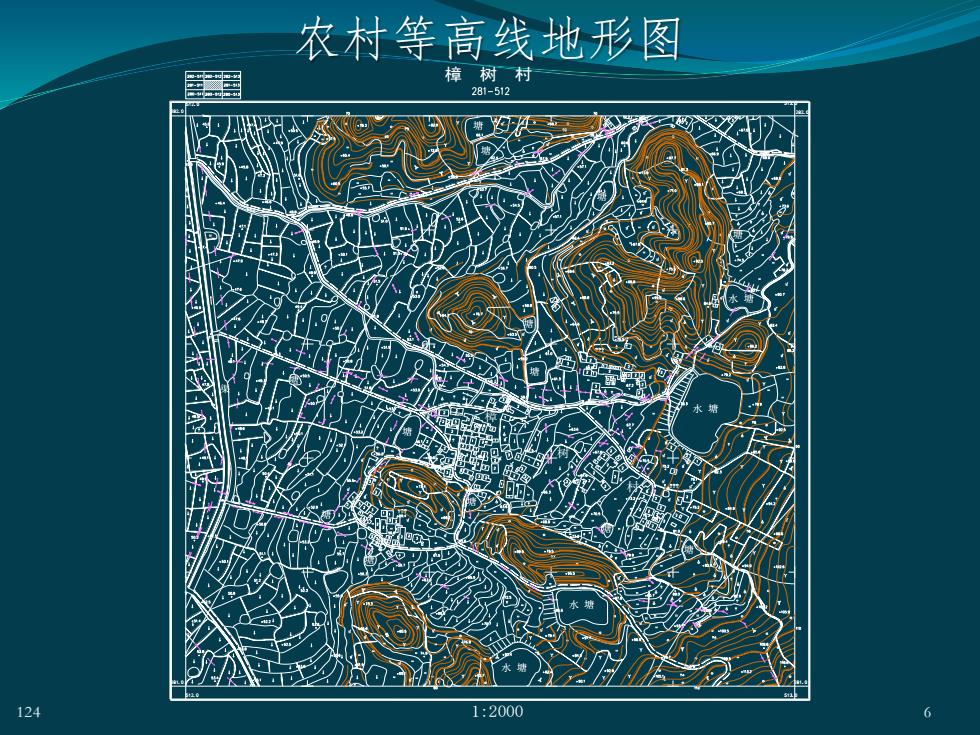

农村等高线地形图樟树村281-5121241:2000
农村等高线地形图 281.0 281.0 512.0 512.0 282.0 282.0 513.0 513.0 1:2000 樟 树 村 樟 树 村 水 塘 水 塘 水 塘 水 塘 塘 塘 塘 塘 塘 塘 塘 塘 塘 塘 塘 塘 塘 渠 124 6

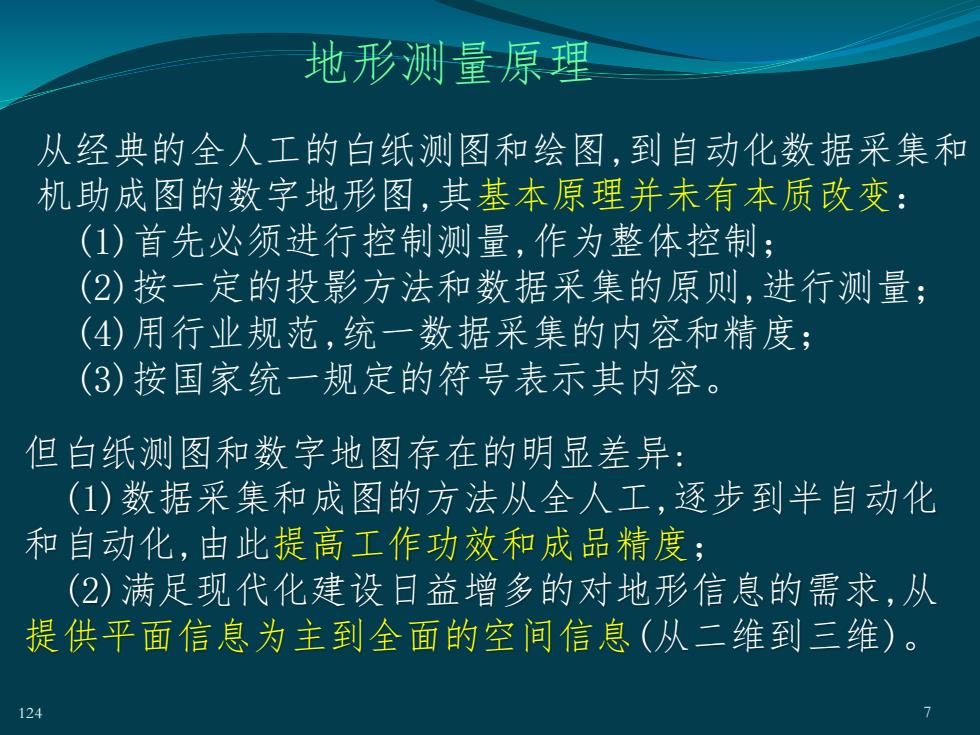

地形测量原理从经典的全人工的白纸测图和绘图，到自动化数据采集和机助成图的数字地形图，其基本原理并未有本质改变：（1）首先必须进行控制测量，作为整体控制：（2）按一定的投影方法和数据采集的原则，进行测量：（4）用行业规范，统一数据采集的内容和精度：（3）按国家统一规定的符号表示其内容。但白纸测图和数字地图存在的明显差异：（1）数据采集和成图的方法从全人工，逐步到半自动化和自动化，由此提高工作功效和成品精度：2）满足现代化建设日益增多的对地形信息的需求，从提供平面信息为主到全面的空间信息（从二维到三维）。124
从经典的全人工的白纸测图和绘图,到自动化数据采集和 机助成图的数字地形图,其基本原理并未有本质改变： (1)首先必须进行控制测量,作为整体控制； (2)按一定的投影方法和数据采集的原则,进行测量； (4)用行业规范,统一数据采集的内容和精度； (3)按国家统一规定的符号表示其内容。 地形测量原理 但白纸测图和数字地图存在的明显差异: (1)数据采集和成图的方法从全人工,逐步到半自动化 和自动化,由此提高工作功效和成品精度； (2)满足现代化建设日益增多的对地形信息的需求,从 提供平面信息为主到全面的空间信息(从二维到三维)。 124 7
地形图的比例尺（一）比例尺表示方法图上长度dd11定义：比例尺=DDM实地长度Dd称为比例尺分母在地形图上，比例尺的注记方法：数字比例尺：1:500，1：1000，1：5000，图示比例尺（直线比例尺）：5010103040m20-2cm-1:500124
（一）比例尺表示方法 二、地形图的比例尺 M= — 称为比例尺分母 D d 比例尺= ————— = 图上长度d 实地长度D 数字比例尺：1:500，1 : 1000，1 : 5000， . 10 5 0 10 20 30 40m 2cm 1:500 图示比例尺(直线比例尺)： M d D D d 1 1 = = 在地形图上，比例尺的注记方法： 定义： 8 124

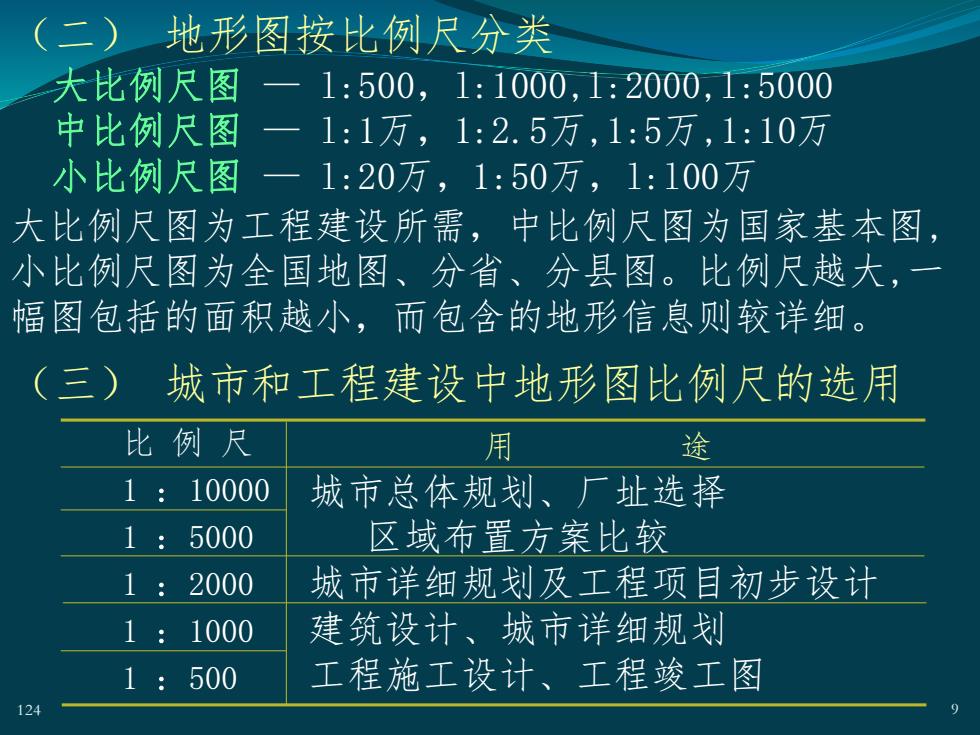

地形图按比例尺分类（二））大比例尺图一1：500，1:1000，1:2000，1:5000中比例尺图一1：1万，1:2.5万，1:5万，1：10万小比例尺图一1:20万，1:50万，1:100万大比例尺图为工程建设所需，中比例尺图为国家基本图小比例尺图为全国地图、分省、分县图。比例尺越大，一幅图包括的面积越小，而包含的地形信息则较详细。(三)城市和工程建设中地形图比例尺的选用比例尺用途1 : 10000城市总体规划、厂址选择1 : 5000区域布置方案比较城市详细规划及工程项目初步设计1：2000建筑设计、城市详细规划1 : 1000工程施工设计、工程竣工图1：500124
（三） 城市和工程建设中地形图比例尺的选用 比 例 尺 1 : 10000 1 : 5000 1 : 2000 1 : 1000 1 : 500 城市总体规划、厂址选择 区域布置方案比较 城市详细规划及工程项目初步设计 建筑设计、城市详细规划 工程施工设计、工程竣工图 用 途 （二） 地形图按比例尺分类 大比例尺图 — l:500，l:1000,l:2000,l:5000 中比例尺图 — l:1万，1:2.5万,1:5万,1:10万 小比例尺图 — l:20万，1:50万，l:l00万 大比例尺图为工程建设所需，中比例尺图为国家基本图, 小比例尺图为全国地图、分省、分县图。比例尺越大,一 幅图包括的面积越小，而包含的地形信息则较详细。 124 9

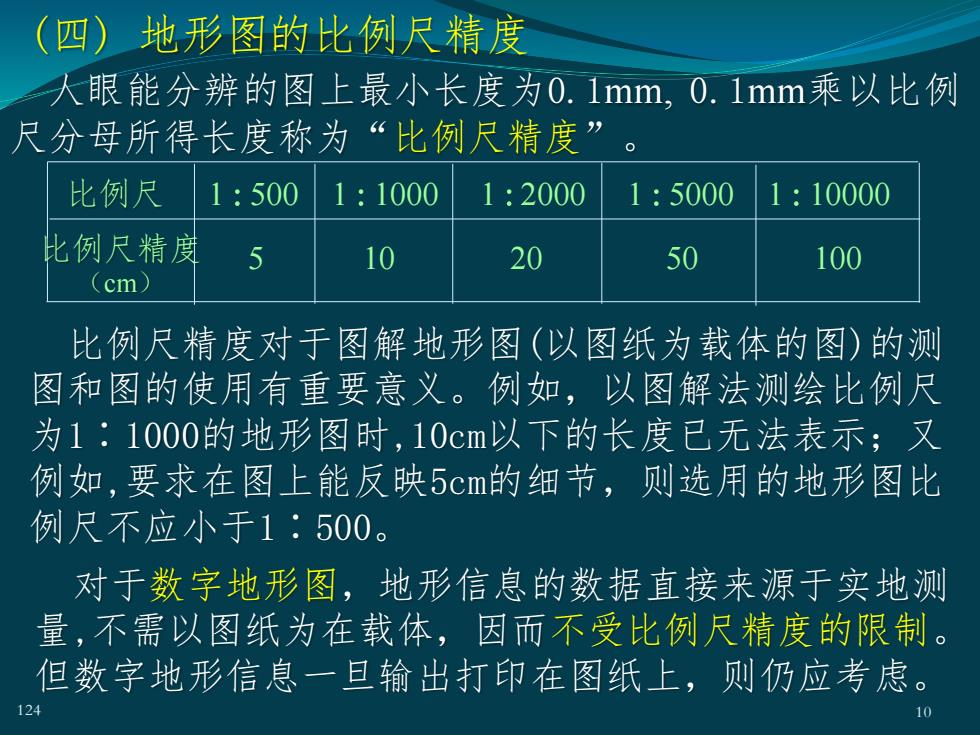

（四）地形图的比例尺精度人眼能分辨的图上最小长度为0.1mm.0.1mm乘以比例尺分母所得长度称为“比例尺精度-比例尺1:5001:10001:20001:50001 : 10000比例尺精度5102050100(cm)比例尺精度对于图解地形图（以图纸为载体的图）的测图和图的使用有重要意义。例如，以图解法测绘比例尺为1：1000的地形图时，10cm以下的长度已无法表示：又例如，要求在图上能反映5cm的细节，则选用的地形图比例尺不应小于1：500。对于数字地形图，地形信息的数据直接来源于实地测量，不需以图纸为在载体，因而不受比例尺精度的限制但数字地形信息一旦输出打印在图纸上，则仍应考虑。12410
(四) 地形图的比例尺精度 比例尺 比例尺精度 （cm） 1 : 500 1 : 1000 1 : 2000 1 : 5000 1 : 10000 5 10 20 50 100 人眼能分辨的图上最小长度为0.1mm, 0.1mm乘以比例 尺分母所得长度称为“比例尺精度” 。 124 10 比例尺精度对于图解地形图(以图纸为载体的图)的测 图和图的使用有重要意义。例如，以图解法测绘比例尺 为1∶1000的地形图时,10cm以下的长度已无法表示；又 例如,要求在图上能反映5cm的细节，则选用的地形图比 例尺不应小于1∶500。 对于数字地形图，地形信息的数据直接来源于实地测 量,不需以图纸为在载体，因而不受比例尺精度的限制。 但数字地形信息一旦输出打印在图纸上，则仍应考虑
