7第七章数据通信与计算机网路19卫 第6页 数据站 数据站 数据终端设奇 接口 接口 计算机系统 输数 控传 终数 终 效 控 传 处中 出据 接据 传输信道 接 据 设 输 T 制 设电 设 电 制 T 理 备人 器输 备路 备路 器 粉 机央 (DTE) (DCE) (DX:E) (DTE) 数据电路 数据链路 图7-2数据通信系统的基本构成方框图 2、数据编码技术 数据编码：将数据表示成适当的信号形式，以便于数据的传输和处理。 在数据传输系统中，主要采用数字数据的模拟信号编码、数字数据的数字信号编 码和模拟数据的数字信号编码（如数字话音通信中的PCM编码）这3种方式
7第七章数据通信与计算机网络19 第7页 (1)数字数据的模拟信号编码 为了实现（数字）数据在现有的规模最大的模拟电话网上传输，除了一般的通信设备 外，数据的发送端还需要借助于调制器(Modulator)将输入的数据信号变换为 适合在模拟信道传输的模拟信号，在接收端再利用解调器(Demodulator)进行 反变换，将模拟信号还原为（数字）数据。 这种将数据信号变换为模拟信号的过程就是数字数据的模拟信号编码，一般也称其 为调制。 (2)数字数据的数字信号编码 常用的数字信号编码方式 1)单极性不归零码 2)曼彻斯特编码 3)差分曼彻斯特编码
厚第七章数据通信与计算机网络19p 第8页 3、多路复用技术 .利用同一传输介质同时传递多路信号的技术称为多路复用(ulutipplexing)技术。 。信道多路复用的理论基础是信号分割原理。 。信号分割是根据信号在其频率参量、时间参量、码型结构上与其他信号之间的差 别进行的。 。信道多路复用技术包括复合、传输、分离等3个过程，其中各路信号的正交化设 计和正交分离是实现多路复用的关键。 常用多路复用技术 (1)频分多路复用(FDM): 把系统传输介质的通频带资源分成多个子频带，分别分配给用户形成数据传输子通路， 每个用户终端的数据通过专门分配给它的子通路传输。 ◆当该用户没有数据传输时，别的用户不能使用，此通路保持空闲状态。 ◆频分复用适用于传输模拟信号的频分制信道，主要用于电话和电缆电视系统，在

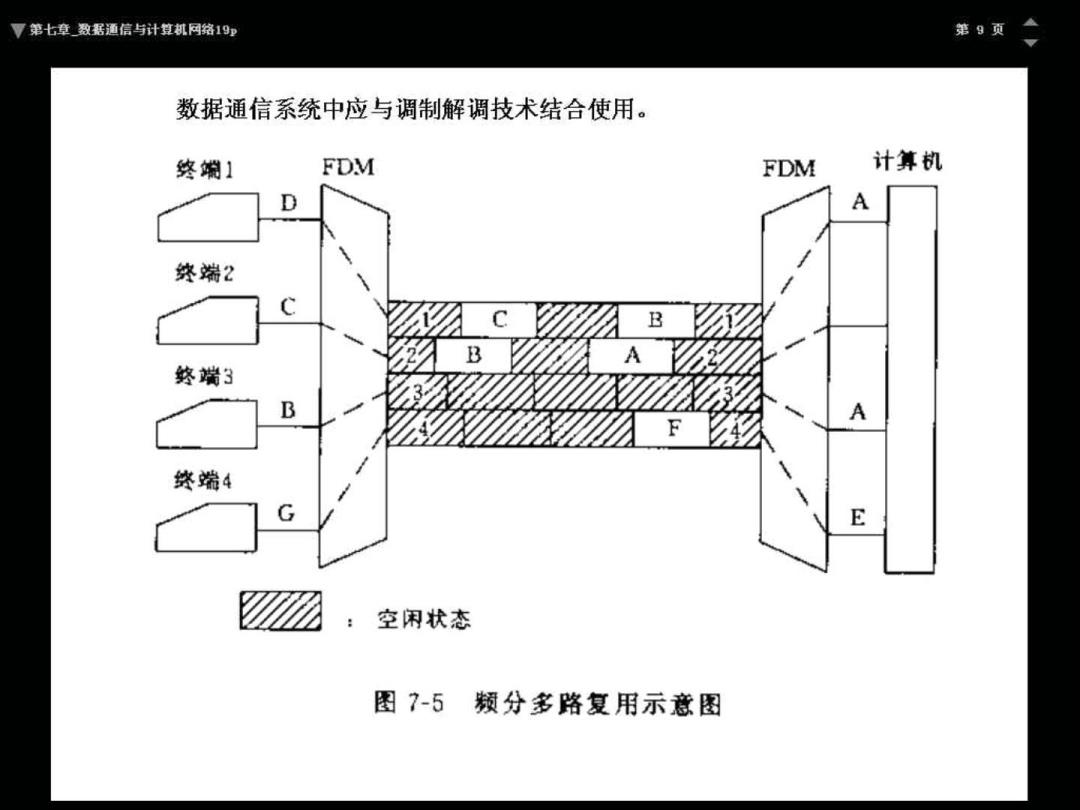

7第七章数据通信与计算机网路19p 第9页 数据通信系统中应与调制解调技术结合使用。 终㜫1 FDM FDM 计算机 A 终端2 3 终端3 B 终端4 E :空闲状态 图7-5频分多路复用示意图
第七章数据通信与计算机网络19p 第10页 (2)时分多路复用(TDM): 把系统传输介质传输的时间轮流分配给每个用户，每个用户只有在分配的时间里（该时 间段又称为时隙)向信道发送信息和接收信息。 当在分配的时间内用户没有信息要传输时，这段时间不能由其他用户使用，而保持为 空闲状态。 ◆由于时分复用是按时隙发送信息和接收信息。因此收、发两端的时分多路复用器 应保持严格的同步
