上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SJTU 1896 1920 1987 2006 3D打印技术总览 3D打印技术及其分类 液体材料 粉状材料 片状材料 黏结剂粘结材 黏性片材料的 液体树脂固化 熔融材料固化 激光熔合材料 UV粘结片状 料 粘结 材料 BIS、LTP、 BMP、3DW、 HIS、SGC、 SDM、ES、 GPD、SLS SF、TSF、 3DP LOM SFP SLA FDM、 立体光固化技术 熔融沉积技术 选择性激光烧结技术技术 三维印刷技术 叠层实体制造技术 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D打印技术总览 3D打印技术及其分类 液体材料 液体树脂固化 BIS、LTP、 HIS、SGC、 SLA 熔融材料固化 BMP、3DW、 SDM、ES、 FDM、 粉状材料 激光熔合材料 GPD、SLS 黏结剂粘结材 料 SF、TSF、 3DP 片状材料 黏性片材料的 粘结 LOM UV粘结片状 材料 SFP 立体光固化技术 熔融沉积技术 选择性激光烧结技术技术 三维印刷技术 叠层实体制造技术

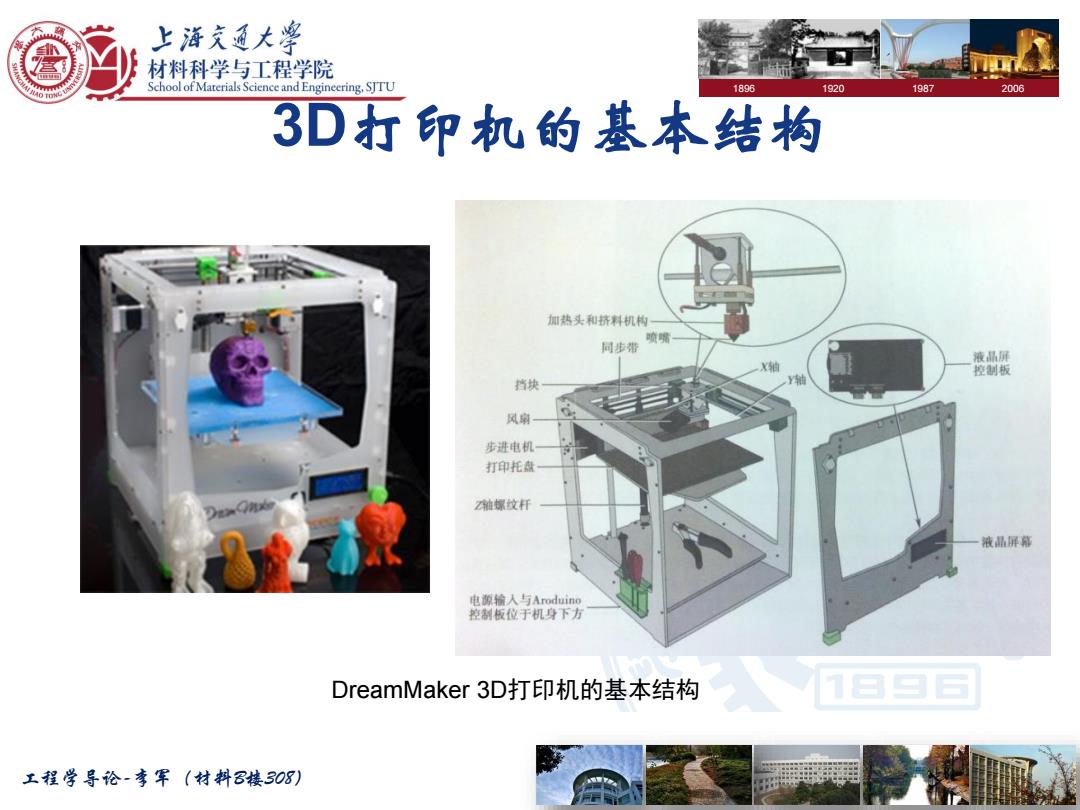

上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SJTU 1896 1920 1987 2006 3D打印机的基本结构 加热头和挤料机构一 同步带喷嘴 液晶屏 控制板 挡块 风扇 步进电机 打印托盘 2轴螺坟杆 液品屏幕 电源输人与Aroduino 控制板位于机身下方 DreamMaker3D打印机的基本结构 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D打印机的基本结构 DreamMaker 3D打印机的基本结构

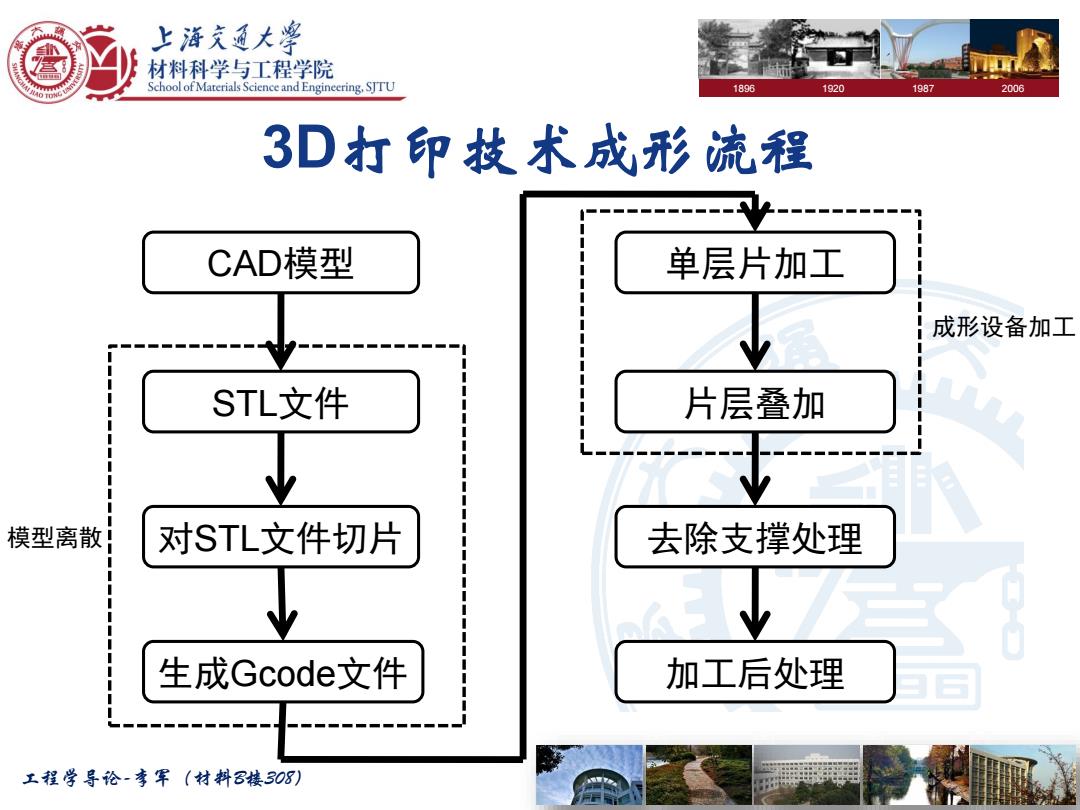

上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SJTU 1896 1920 1987 2006 3D打印技术成形流程 CAD模型 单层片加工 !成形设备加工 STL文件 片层叠加 模型离散 对STL文件切片 去除支撑处理 生成Gcode文件 加工后处理 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D打印技术成形流程 CAD模型 STL文件 对STL文件切片 生成Gcode文件 单层片加工 片层叠加 去除支撑处理 加工后处理 模型离散 成形设备加工

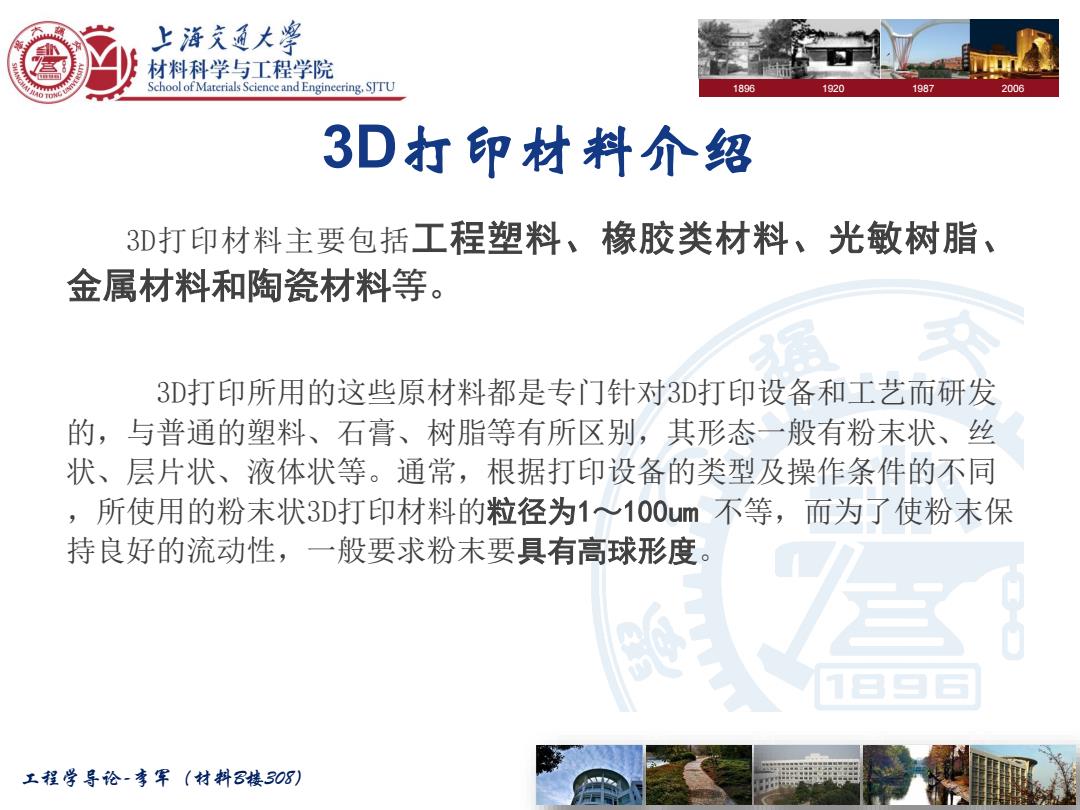

上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SITU 1896 1920 1987 2006 3D打印材料介绍 3D打印材料主要包括工程塑料、橡胶类材料、光树脂、 金属材料和陶瓷材料等。 3D打印所用的这些原材料都是专门针对3D打印设备和工艺而研发 的，与普通的塑料、石膏、树脂等有所区别，其形态一般有粉末状、丝 状、层片状、液体状等。通常，根据打印设备的类型及操作条件的不同 ， 所使用的粉末状3D打印材料的粒径为1~100um不等，而为了使粉末保 持良好的流动性，一般要求粉末要具有高球形度。 1896 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D打印材料介绍 3D打印材料主要包括工程塑料、橡胶类材料、光敏树脂、 金属材料和陶瓷材料等。 3D打印所用的这些原材料都是专门针对3D打印设备和工艺而研发 的，与普通的塑料、石膏、树脂等有所区别，其形态一般有粉末状、丝 状、层片状、液体状等。通常，根据打印设备的类型及操作条件的不同 ，所使用的粉末状3D打印材料的粒径为1～100um 不等，而为了使粉末保 持良好的流动性，一般要求粉末要具有高球形度

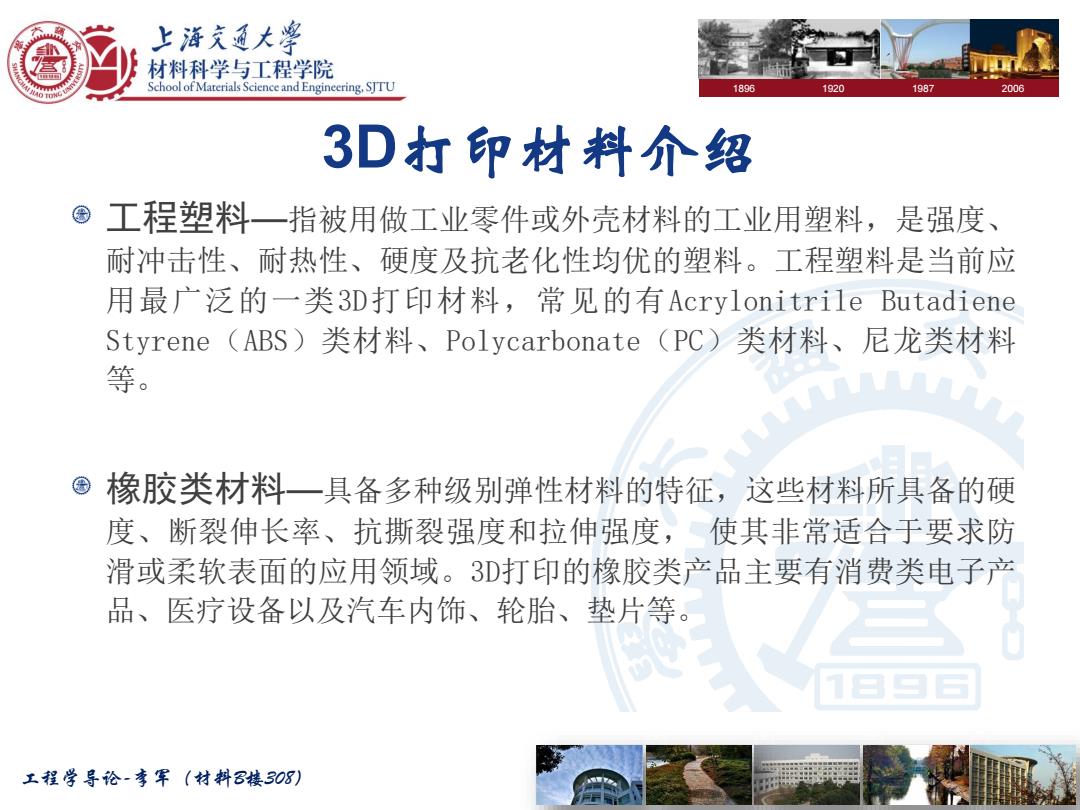

上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SITU 1896 1920 1987 2006 3D打印材料介绍 工程塑料一指被用做工业零件或外壳材料的工业用塑料，是强度、 耐冲击性、耐热性、硬度及抗老化性均优的塑料。工程塑料是当前应 用最广泛的一类3D打印材料，常见的有Acrylonitri1 le Butadiene Styrene(ABS)类材料、Polycarbonate(PC)类材料、尼龙类材料 等。 橡胶类材料一具备多种级别弹性材料的特征， 这些材料所具备的硬 度、断裂伸长率、抗撕裂强度和拉伸强度，使其非常适合于要求防 滑或柔软表面的应用领域。3D打印的橡胶类产品主要有消费类电子产 品、医疗设备以及汽车内饰、轮胎、垫片等。 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D打印材料介绍 工程塑料—指被用做工业零件或外壳材料的工业用塑料，是强度、 耐冲击性、耐热性、硬度及抗老化性均优的塑料。工程塑料是当前应 用最广泛的一类3D打印材料，常见的有Acrylonitrile Butadiene Styrene（ABS）类材料、Polycarbonate（PC）类材料、尼龙类材料 等。 橡胶类材料—具备多种级别弹性材料的特征，这些材料所具备的硬 度、断裂伸长率、抗撕裂强度和拉伸强度， 使其非常适合于要求防 滑或柔软表面的应用领域。3D打印的橡胶类产品主要有消费类电子产 品、医疗设备以及汽车内饰、轮胎、垫片等
