上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SITU 1896 1920 1987 2006 3D实物成形方法 3)离散/堆积成形 与传统制造方法不同，离散/堆积成形是从零件的CAD实体模型 出发，通过软件分层离散和数控成形系统，用层层加工的方法将成 形材料堆积而形成实体零件。它是一种从“0”到“1”的加工过程。 由于它把复杂的三维制造转化为一系列的二维制造，甚至是单维制 造，因而可以在不用任何夹具和工具的条件下制造形状任意的零部 件，极大地提高了生产效率和制造柔性。 4)生长成形 生长成形或仿生成形是指模仿自然界中生物生长方式而成形的 方法。它是一项生物科学与制造科学相结合的产物，将生长和成形 融为一体。根据生物体的生长信息、细胞分化来复制自身，以形成 一个具有特定形状和功能的三维体。 1日gG 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D实物成形方法 3）离散/堆积成形 与传统制造方法不同，离散/堆积成形是从零件的CAD实体模型 出发，通过软件分层离散和数控成形系统，用层层加工的方法将成 形材料堆积而形成实体零件。它是一种从“0”到“1”的加工过程。 由于它把复杂的三维制造转化为一系列的二维制造，甚至是单维制 造，因而可以在不用任何夹具和工具的条件下制造形状任意的零部 件，极大地提高了生产效率和制造柔性。 4）生长成形 生长成形或仿生成形是指模仿自然界中生物生长方式而成形的 方法。它是一项生物科学与制造科学相结合的产物，将生长和成形 融为一体。根据生物体的生长信息、细胞分化来复制自身，以形成 一个具有特定形状和功能的三维体

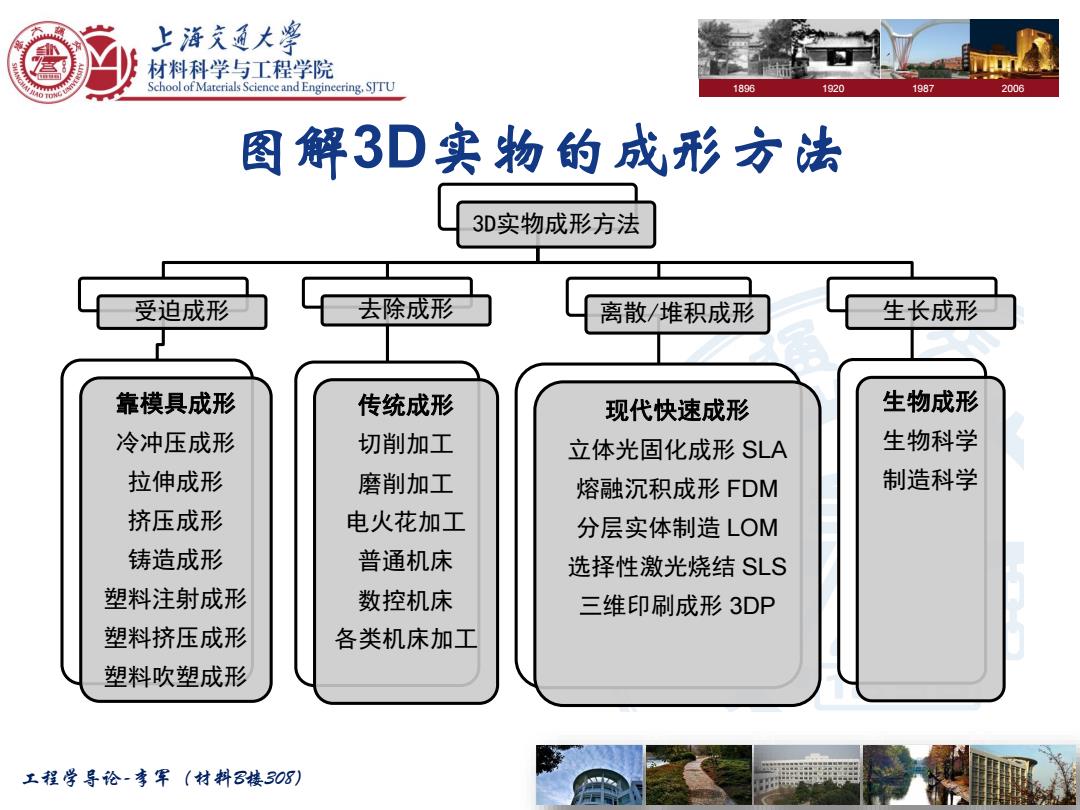

上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SJTU 1896 1920 1987 2006 图解3D实物的成形方法 3D实物成形方法 受迫成形 去除成形 离散/堆积成形 生长成形 靠模具成形 传统成形 现代快速成形 生物成形 冷冲压成形 切削加工 立体光固化成形SLA 生物科学 拉伸成形 磨削加工 熔融沉积成形FDM 制造科学 挤压成形 电火花加工 分层实体制造LOM 铸造成形 普通机床 选择性激光烧结SLS 塑料注射成形 数控机床 三维印刷成形3DP 塑料挤压成形 各类机床加工 塑料吹塑成形 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 图解3D实物的成形方法 3D实物成形方法 受迫成形 靠模具成形 冷冲压成形 拉伸成形 挤压成形 铸造成形 塑料注射成形 塑料挤压成形 塑料吹塑成形 去除成形 传统成形 切削加工 磨削加工 电火花加工 普通机床 数控机床 各类机床加工 离散/堆积成形 现代快速成形 立体光固化成形 SLA 熔融沉积成形 FDM 分层实体制造 LOM 选择性激光烧结 SLS 三维印刷成形 3DP 生长成形 生物成形 生物科学 制造科学

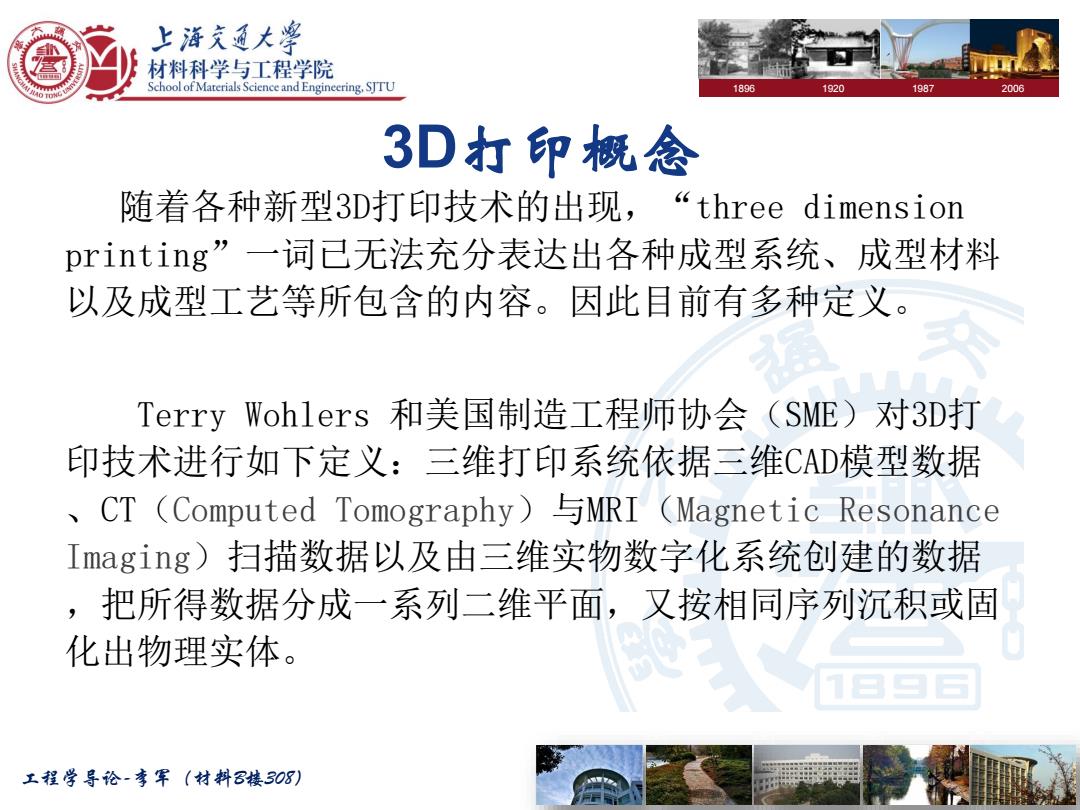

上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SJTU 1896 1920 1987 2006 3D打印概念 随着各种新型3D打印技术的出现，“three dimension printing”一词已无法充分表达出各种成型系统、成型材料 以及成型工艺等所包含的内容。因此目前有多种定义。 Terry Wohlers和美国制造工程师协会 (SME)对3D打 印技术进行如下定义：三维打印系统依据三维CAD模型数据 CT (Computed Tomography)MRI (Magnetic Resonance Imaging)扫描数据以及由三维实物数字化系统创建的数据 ,把所得数据分成一系列二维平面，又按相同序列沉积或固 化出物理实体。 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D打印概念 随着各种新型3D打印技术的出现，“three dimension printing”一词已无法充分表达出各种成型系统、成型材料 以及成型工艺等所包含的内容。因此目前有多种定义。 Terry Wohlers 和美国制造工程师协会（SME）对3D打 印技术进行如下定义：三维打印系统依据三维CAD模型数据 、CT（Computed Tomography）与MRI（Magnetic Resonance Imaging）扫描数据以及由三维实物数字化系统创建的数据 ，把所得数据分成一系列二维平面，又按相同序列沉积或固 化出物理实体
上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SJTU 1896 1920 1987 2006 3D打印概念 狭义定义：学名快速成形技术(Rapid Prototyping Manufacturing,RP),也叫增材制造技术(Additive Manufacturing,AM),它是一种以数字化模型为基础，运 用可粘合材料，通过逐层打印的方式来构造物体的技术。 FaLEuL 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D打印概念 狭义定义： 学名快速成形技术（Rapid Prototyping Manufacturing，RP），也叫增材制造技术（Additive Manufacturing，AM），它是一种以数字化模型为基础，运 用可粘合材料，通过逐层打印的方式来构造物体的技术

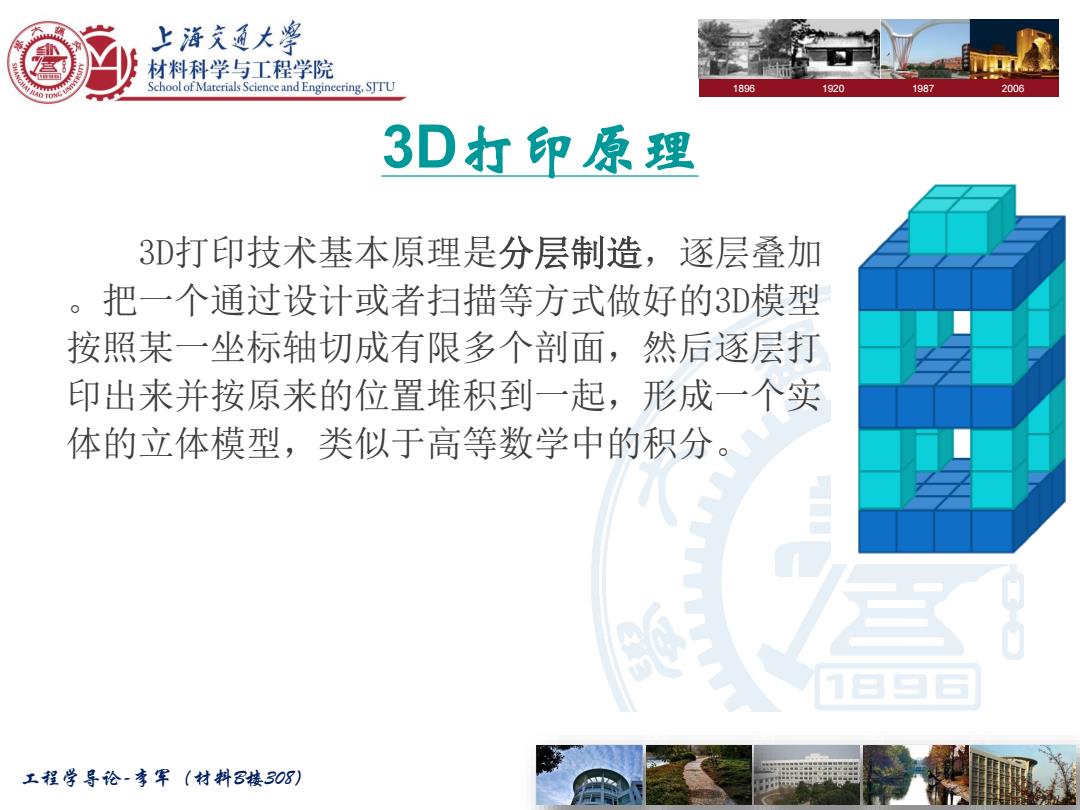

上游充通大学 材料科学与工程学院 School of Materials Science and Engineering.SJTU 1896 1920 1987 2006 3D打印原理 3D打印技术基本原理是分层制造，逐层叠加 。把一个通过设计或者扫描等方式做好的3D模型 按照某一坐标轴切成有限多个剖面，然后逐层打 印出来并按原来的位置堆积到一起，形成一个实 体的立体模型，类似于高等数学中的积分。 1日三日 工程学导论-李军（材料B楼308）
1896 1920 1987 2006 工程学导论-李军（材料B楼308） 3D打印原理 3D打印技术基本原理是分层制造，逐层叠加 。把一个通过设计或者扫描等方式做好的3D模型 按照某一坐标轴切成有限多个剖面，然后逐层打 印出来并按原来的位置堆积到一起，形成一个实 体的立体模型，类似于高等数学中的积分
