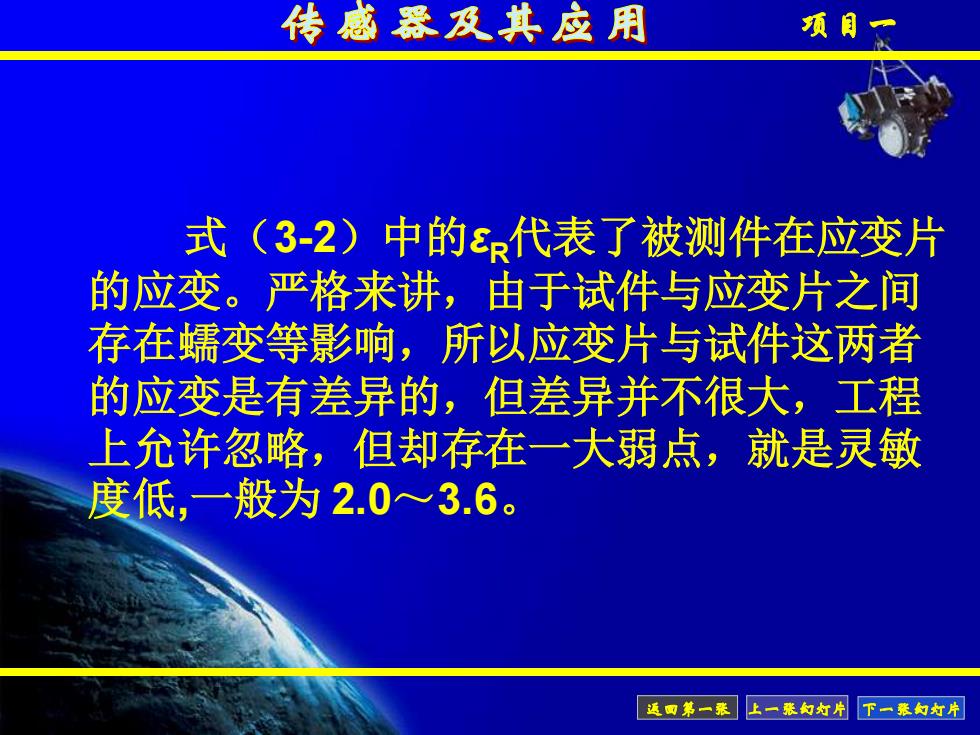

传感器及其应用项目一式（3-2）中的&代表了被测件在应变片的应变。严格来讲，由于试件与应变片之间存在蠕变等影响，所以应变片与试件这两者的应变是有差异的，但差异并不很大，工程上允许忽略，但却存在一大弱点，就是灵敏度低,一般为2.0～3.6。返面第一张上一张幻灯片下一张幻灯片
项目一 返回第一张 上一张幻灯片 下一张幻灯片 式（3-2）中的εR代表了被测件在应变片 的应变。严格来讲，由于试件与应变片之间 存在蠕变等影响，所以应变片与试件这两者 的应变是有差异的，但差异并不很大，工程 上允许忽略，但却存在一大弱点，就是灵敏 度低,一般为 2.0～3.6
传感器及其应用项目一型结每一曲盖成基底图wwwchina.en返面第一张上一张幻灯片下一张幻灯片

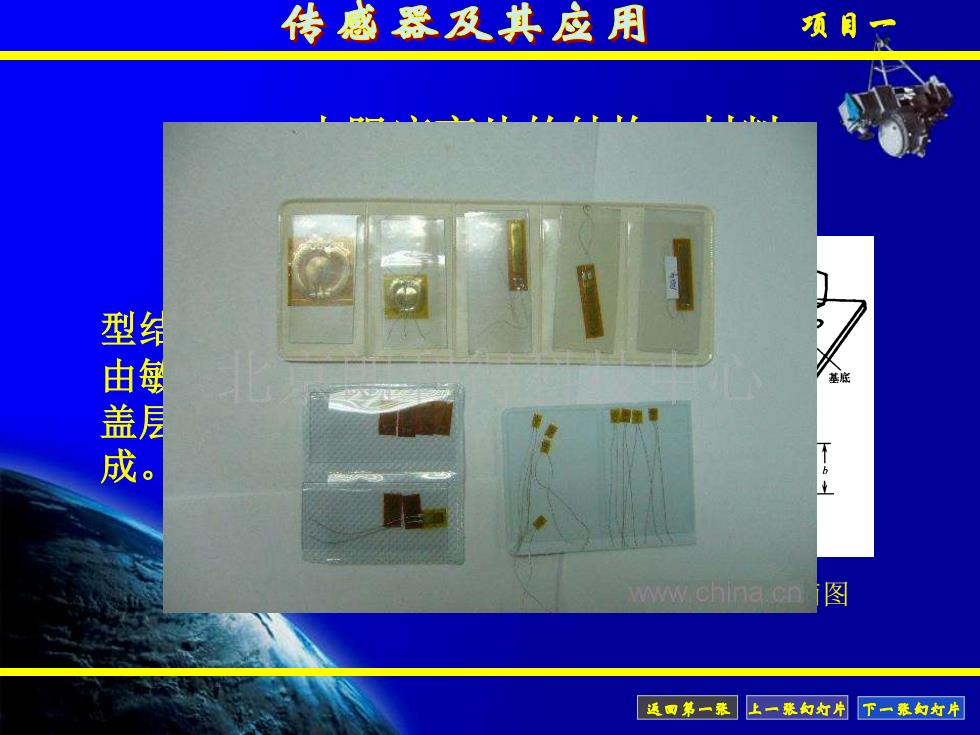

项目一 返回第一张 上一张幻灯片 下一张幻灯片 图3-1 电阻应变片的结构简图 电阻应变片的典 型结构如图3-1所示， 由敏感栅、基底、覆 盖层和引线等部分组 成。 二、电阻应变片的结构、材料 电阻应变片的典 型结构如图3-1所示， 由敏感栅、基底、覆 盖层和引线等部分组 成

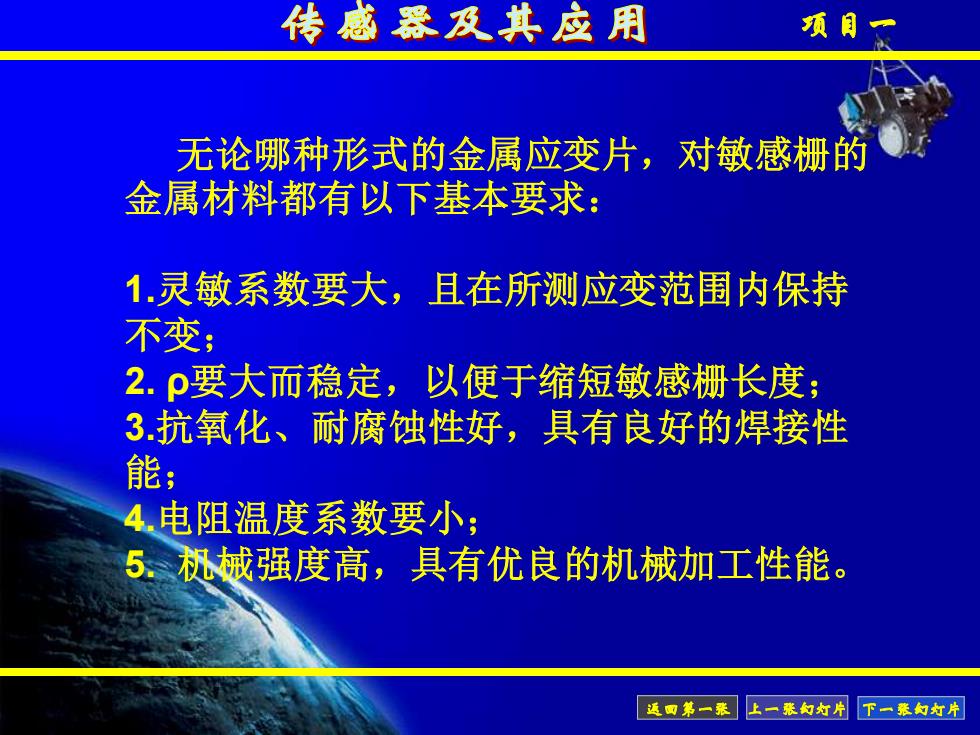

传感器及其应用项目一无论哪种形式的金属应变片，对敏感栅的金属材料都有以下基本要求：1.灵敏系数要大，，且在所测应变范围内保持不变；2.p要大而稳定，以便于缩短敏感栅长度；3.抗氧化、耐腐蚀性好，具有良好的焊接性能；4.电阻温度系数要小：5.7机械强度高，具有优良的机械加工性能。返面第一张上一张幻灯片下一张幻灯片
项目一 返回第一张 上一张幻灯片 下一张幻灯片 无论哪种形式的金属应变片，对敏感栅的 金属材料都有以下基本要求： 1.灵敏系数要大，且在所测应变范围内保持 不变； 2. ρ要大而稳定，以便于缩短敏感栅长度； 3.抗氧化、耐腐蚀性好，具有良好的焊接性 能； 4.电阻温度系数要小； 5. 机械强度高，具有优良的机械加工性能

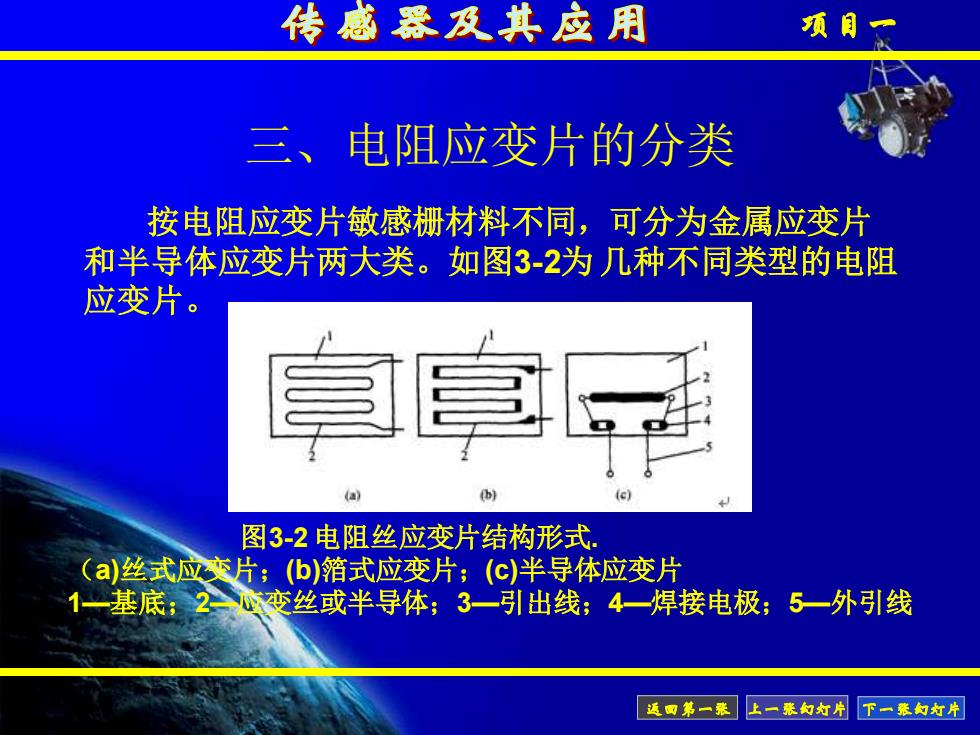

传感器及其应用项目一三、电阻应变片的分类按电阻应变片敏感栅材料不同，可分为金属应变片和半导体应变片两大类。如图3-2为几种不同类型的电阻应变片。真L-(b)(a)C图3-2电阻丝应变片结构形式(a)丝式应变片：(b)箔式应变片：(c)半导体应变片1一基底；2一应变丝或半导体；3一引出线；4一焊接电极：5一外引线返面第一张上一张幻灯片下一张灯片
项目一 返回第一张 上一张幻灯片 下一张幻灯片 三、电阻应变片的分类 按电阻应变片敏感栅材料不同，可分为金属应变片 和半导体应变片两大类。如图3-2为 几种不同类型的电阻 应变片。 图3-2 电阻丝应变片结构形式. （a)丝式应变片；(b)箔式应变片；(c)半导体应变片 1—基底；2—应变丝或半导体；3—引出线；4—焊接电极；5—外引线

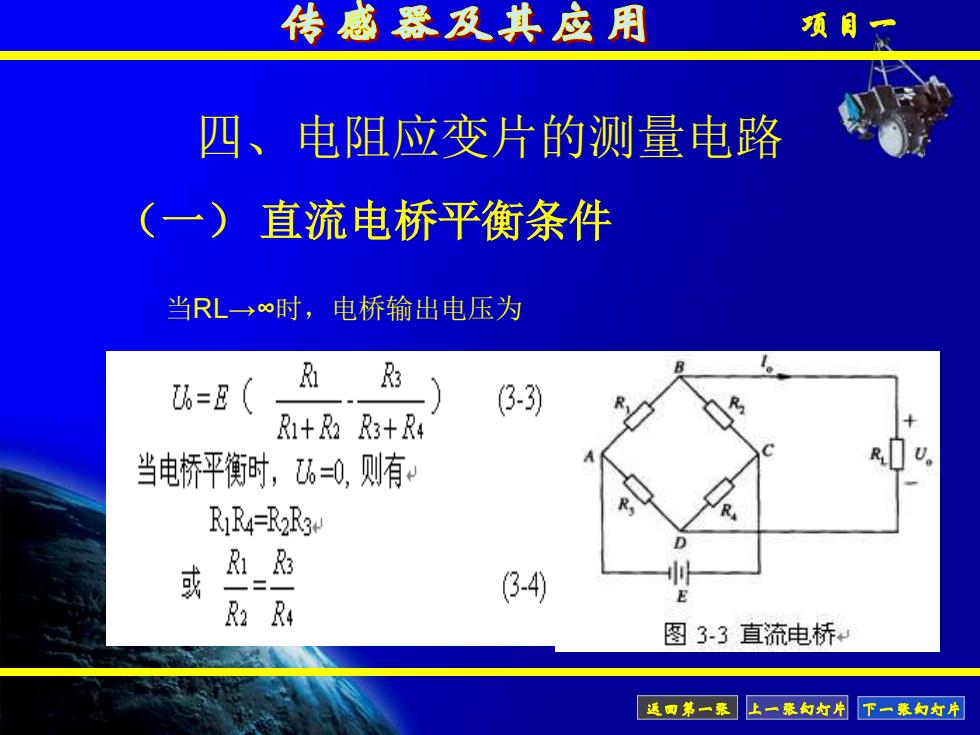

传感器及其应用项目一四、电阻应变片的测量电路(1)直流电桥平衡条件当RL→8时，电桥输出电压为RiR3(3-3)=ERi+R2R3+R4当电桥平衡时，%=0，则有RR4=R2R3+DRi_ R3州或3-4ER2R4图3-3直流电桥、返面第一张上一张幻灯片下一张幻灯片
项目一 返回第一张 上一张幻灯片 下一张幻灯片 四、电阻应变片的测量电路 （一） 直流电桥平衡条件 当RL→∞时，电桥输出电压为
