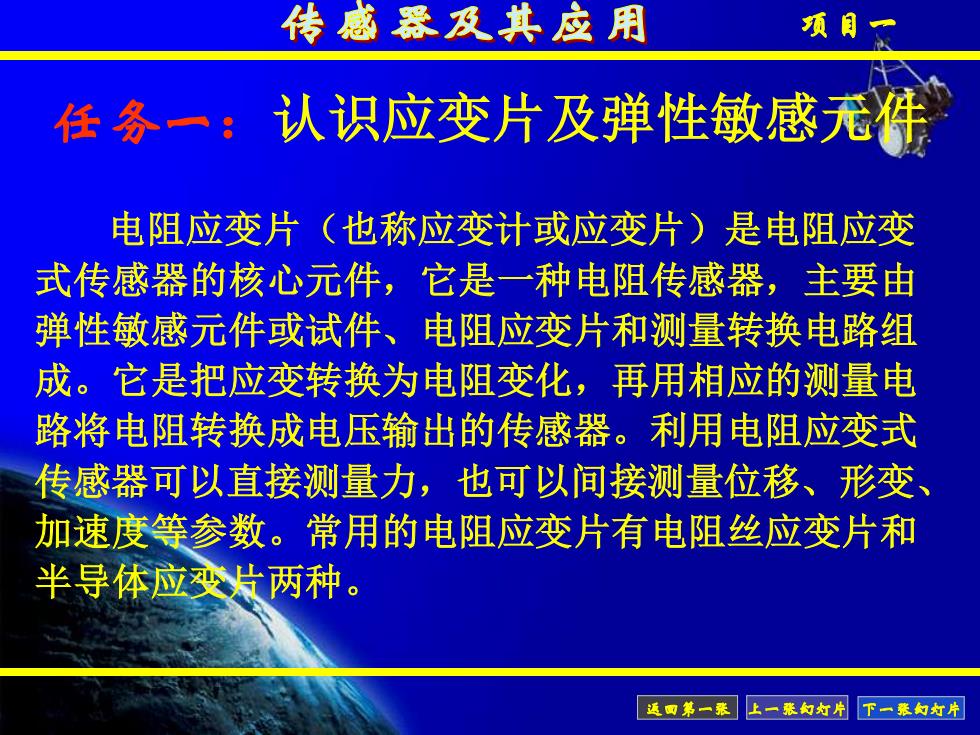

项目一 返回第一张 上一张幻灯片 下一张幻灯片 任务一：认识应变片及弹性敏感元件 电阻应变片（也称应变计或应变片）是电阻应变 式传感器的核心元件，它是一种电阻传感器，主要由 弹性敏感元件或试件、电阻应变片和测量转换电路组 成。它是把应变转换为电阻变化，再用相应的测量电 路将电阻转换成电压输出的传感器。利用电阻应变式 传感器可以直接测量力，也可以间接测量位移、形变、 加速度等参数。常用的电阻应变片有电阻丝应变片和 半导体应变片两种
传感器及其应用项目一应变效应?电阻应变片的工作原理是基于应变效应，即导体或半导体材料在外界力的作用下产生机械形变时，其电阻值相应发生变化，这种现象称为“应变效应”由电工学可知，金属丝电阻R可用下式表示：r(3-1)R-0-=0>2AT式中 p一电阻率，2-m;中一电阻丝长度，m;电阻丝截面积，m2.返面第一张上一张幻灯片下一张幻灯片

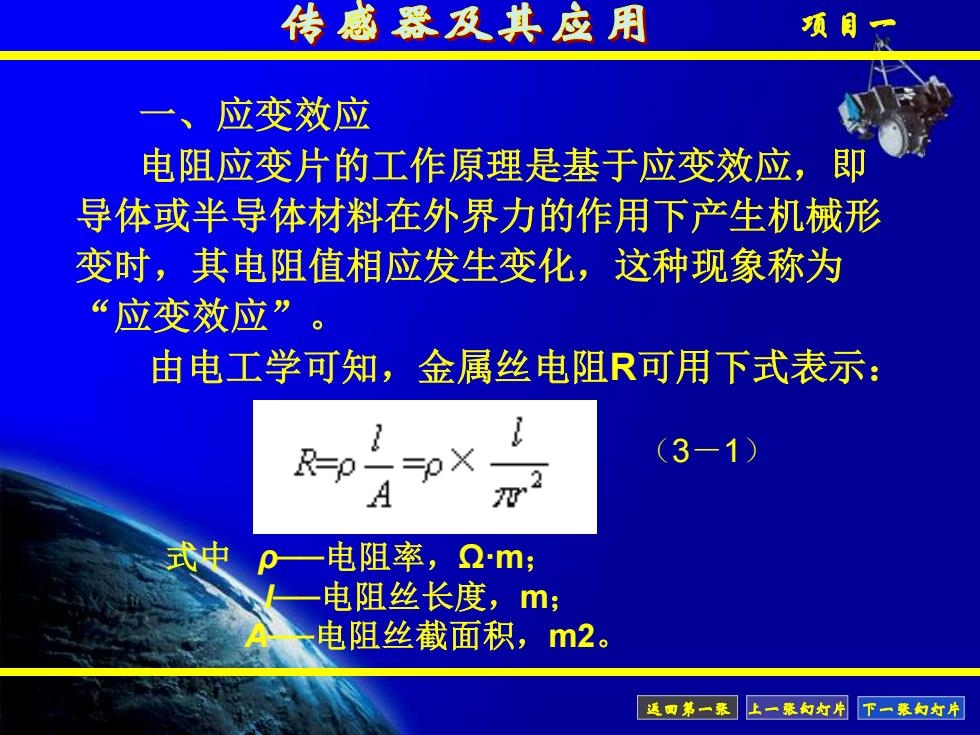

项目一 返回第一张 上一张幻灯片 下一张幻灯片 一、应变效应 电阻应变片的工作原理是基于应变效应，即 导体或半导体材料在外界力的作用下产生机械形 变时，其电阻值相应发生变化，这种现象称为 “应变效应”。 由电工学可知，金属丝电阻R可用下式表示： 式中 ρ──电阻率，Ω·m； l──电阻丝长度，m； A──电阻丝截面积，m2。 （3－1）
传感器及其应用项目一当沿金属丝的长度方向施加均匀力时，上式中p、r、I都将发生变化，导致电阻值发生变化。即得到以下结论：金属丝受外力作用而伸长时，长度增加，而截面积减少，电阻值会增大：当金属丝受外力作用而压缩时，长度减小，「而截面增加，电阻值会减小，阻值变化通常较小。返面第一张上一张幻灯片下一张幻灯片

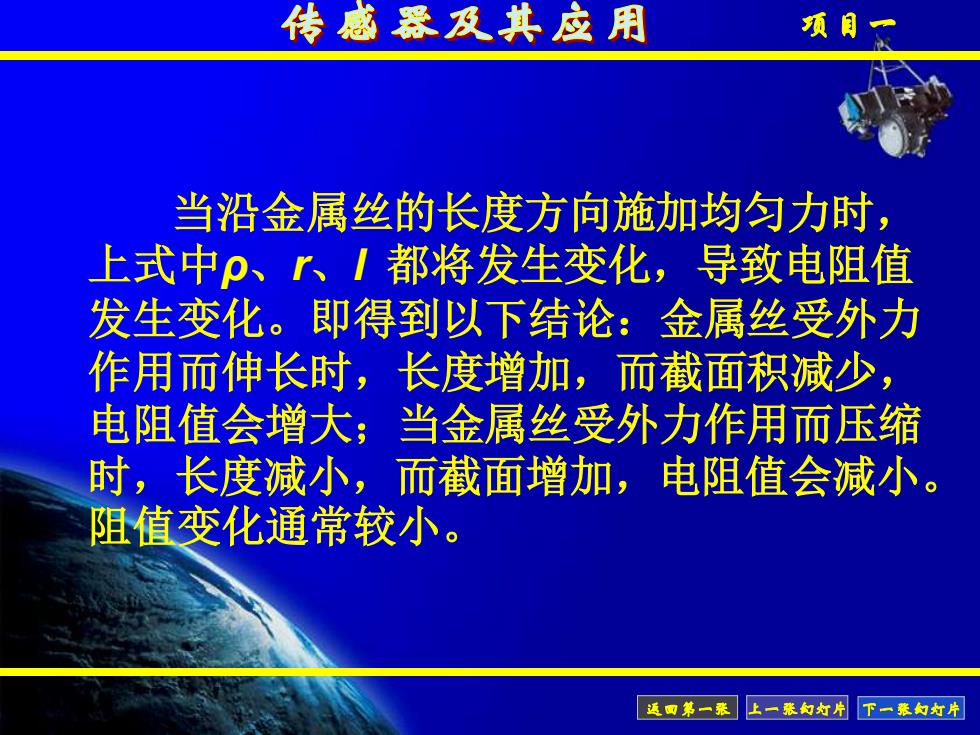

项目一 返回第一张 上一张幻灯片 下一张幻灯片 当沿金属丝的长度方向施加均匀力时， 上式中ρ、r、l 都将发生变化，导致电阻值 发生变化。即得到以下结论：金属丝受外力 作用而伸长时，长度增加，而截面积减少， 电阻值会增大；当金属丝受外力作用而压缩 时，长度减小，而截面增加，电阻值会减小。 阻值变化通常较小
传感器及其应用项目一活动1:理解应变效应机械工业出版社http://www.cmpbook.com张奶灯片

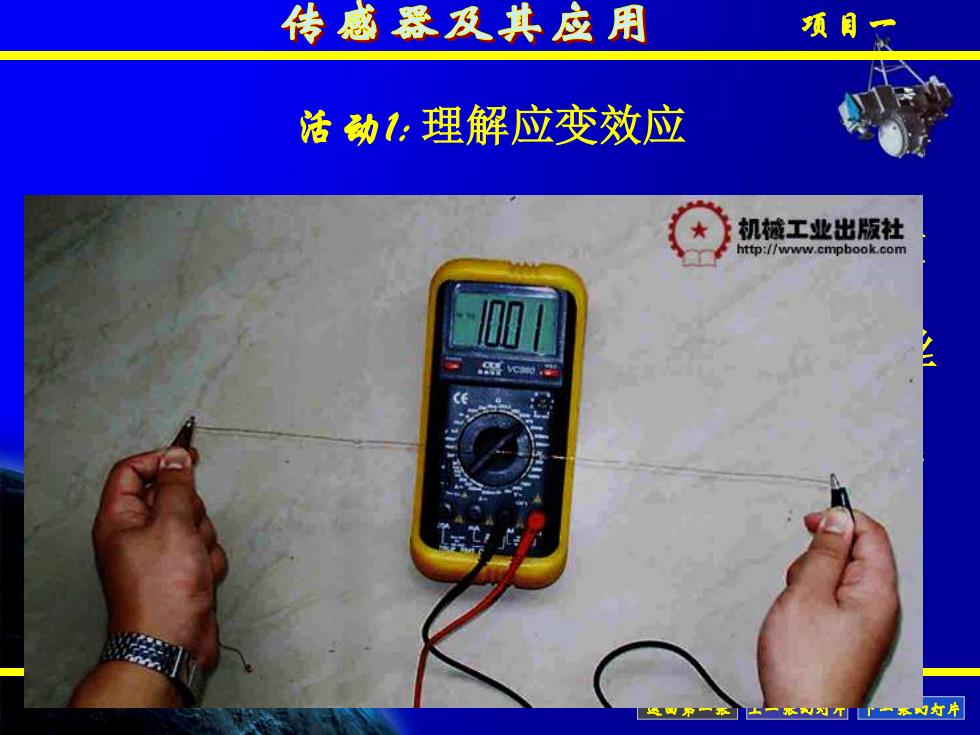

项目一 返回第一张 上一张幻灯片 下一张幻灯片 活动1: 理解应变效应 取一根细电阻丝，两端接上一台3 1/2位数 字式欧姆表（分辨率为1/2000），记下其初 始阻值（ ）。当我们用力将该电阻丝 拉长时，会发现其阻值略有增加为 （ ）。测量应力、应变、力的传感器 就是利用类似的原理制作的
传感器及其应用项目一实验证明，日电阻应变片的电阻应变ER=ARIR与电阻应变片的纵向应变&的关系在很大范围内是线性的，即AR=KEx3EAR式中△RIR一电阻应变片的电阻应变K一电阻丝的灵敏度返面第一张上一张幻灯片下一张幻灯片

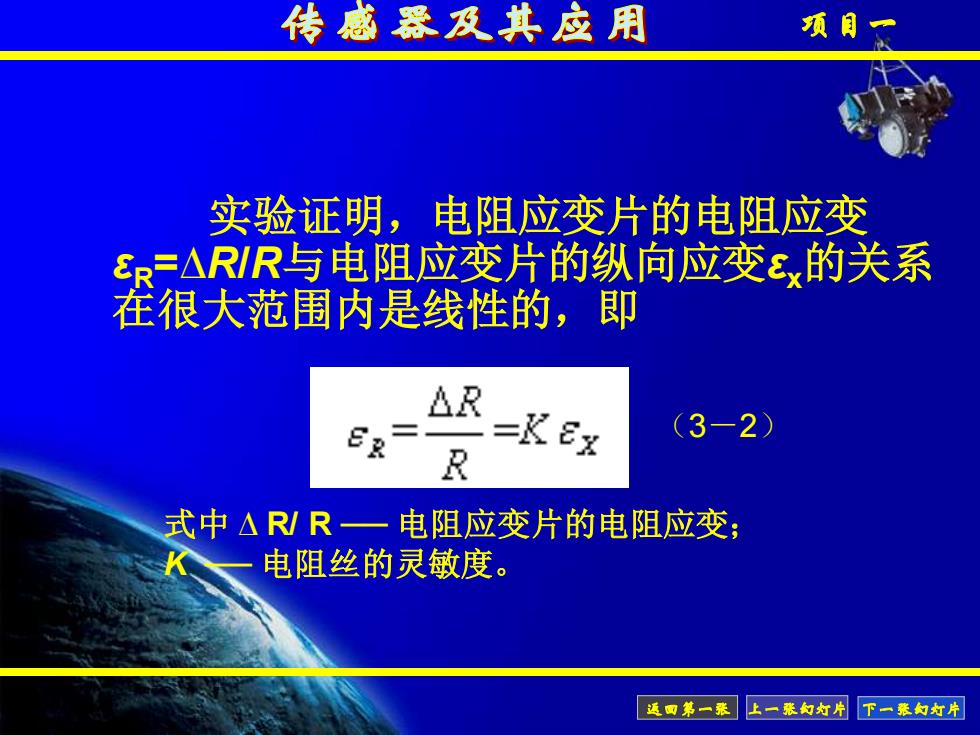

项目一 返回第一张 上一张幻灯片 下一张幻灯片 实验证明，电阻应变片的电阻应变 εR=∆R/R与电阻应变片的纵向应变εx的关系 在很大范围内是线性的，即 （3－2） 式中 ∆ R/ R ── 电阻应变片的电阻应变； K ── 电阻丝的灵敏度
