3.寄存器寻址 在该寻址方式中，寄存器名是操作数的符号地址，© 寄存器内容是指令所需的操作数。 汇编格式：R(R是寄存器名) 操作数位置：寄存器 功能：寄存器R的内容即为操作数 例3.5 INC AX 说明：INC为加1指令操作符，单操作数指令，目的操 作数采用寄存器寻址，AX的内容即为目的操作数。。 执行前：(AX)=3344H 执行：(AX)+1→AX 执行后：(AX)=3345H 11
3. 寄存器寻址 在该寻址方式中，寄存器名是操作数的符号地址， 3. 寄存器寻址 在该寻址方式中，寄存器名是操作数的符号地址， 寄存器内容是指令所需的操作数。 汇编格式：R（R是寄存器名） 操作数位置：寄存器 功能：寄存器R的内容即为操作数 例3.5 INC AX 说明：INC为加1指令操作符，单操作数指令，目的操 作数采用寄存器寻址，AX的内容即为目的操作数。 执行前：(AX)=3344H 执 行：(AX)＋1→AX 执行后：(AX)=3345H 11

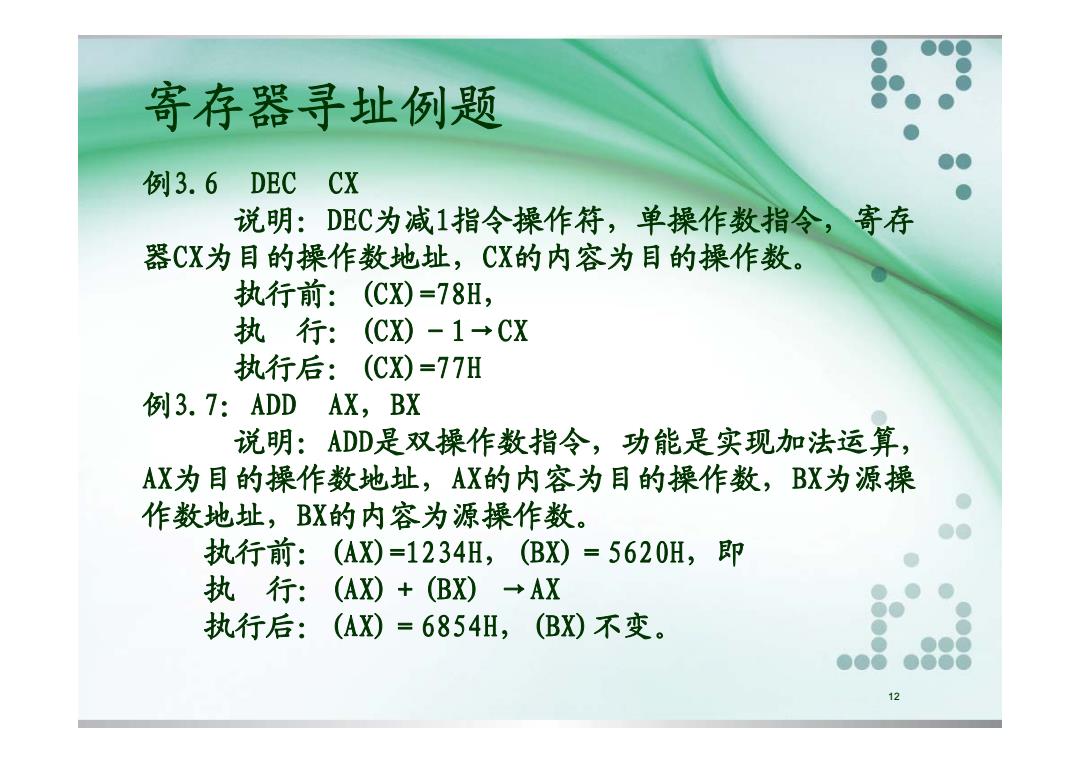

寄存器寻址例题 例3.6 DEC CX 说明：DBC为减1指令操作符，单操作数指令，寄存 器CX为目的操作数地址，CX的内容为目的操作数。 执行前：(CX)=78H, 执行：(CX)-1→CX 执行后：(CX)=77H 例3.7：ADD AX,BX 说明：ADD是双操作数指令，功能是实现加法运算， AX为目的操作数地址，AX的内容为目的操作数，BX为源操 作数地址，BX的内容为源操作数。 执行前：(AX)=1234H,(BX)=5620H,即 执行：(AX)+(BX)→AX 执行后：(AX)=6854H,(BX)不变。 12
寄存器寻址例题 例3.6 DEC CX 说明：DEC为减 1指令操作符，单操作数指令，寄存 寄存器寻址例题 说明：DEC为减 1指令操作符，单操作数指令，寄存 器CX为目的操作数地址，CX的内容为目的操作数。 执行前：(CX)=78H， 执 行：(CX)－1→CX 执行后：(CX)=77H 例3.7：ADD AX，BX 说明：ADD是双操作数指令，功能是实现加法运算， AX为目的操作数地址 为目的操作数地址，AX的内容为目的操作数 的内容为目的操作数，BX为源操 作数地址，BX的内容为源操作数。 执行前：(AX)=1234H (AX)=1234H，(BX) ＝5620H，即 执 行：(AX)＋(BX) →AX 执行后：(AX) ＝6854H，(BX)不变 。 12 执行后：(AX) ＝6854H，(BX)不变
4.寄存器间接寻址 在该寻址方式中，操作数存放在存储器内， 寄存器内容是操作数的偏移地址EA,要想寻找 操作数必须首先生成操作数的物理地址。 能够用作间接寻址的寄存器只能是寄存器BX、 BP、SI、DI其中之一。操作数所在段的段地址 8086处理器有默认规定，即若寄存器BX、SI或 DI作间接寻址，则操作数存放在数据段中；若 寄存器BP作间接寻址，则操作数存放在堆栈段 中 .888 13
4. 寄存器间接寻址 在该寻址方式中，操作数存放在存储器内， 4. 寄存器间接寻址 在该寻址方式中，操作数存放在存储器内， 寄存器内容是操作数的偏移地址EA，要想寻找 操作数必须首先生成操作数的物理地址。 能够用作间接寻址的寄存器只能是寄存器BX、 BP、SI、DI其中之一。操作数所在段的段地址 8086处理器有默认规定 处理器有默认规定，即若寄存器BX、SI或 DI作间接寻址，则操作数存放在数据段中；若 寄存器BP作间接寻址，则操作数存放在堆栈段 中。 13

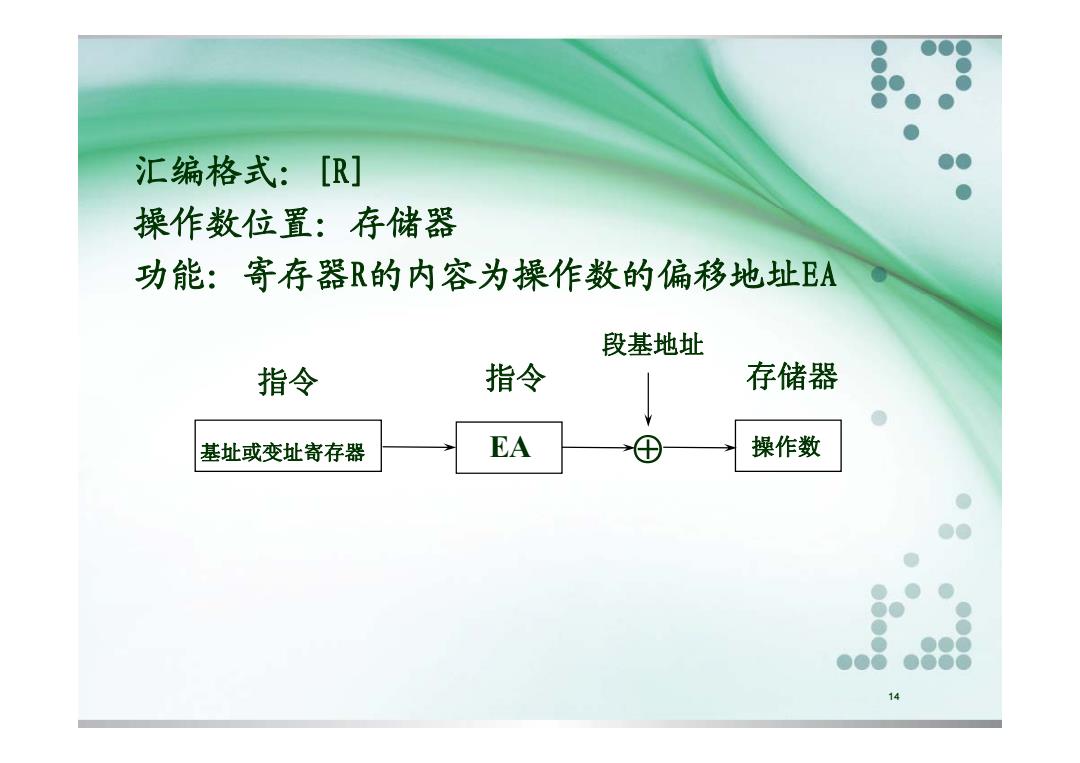

汇编格式：[R] 操作数位置：存储器 功能：寄存器R的内容为操作数的偏移地址EA 段基地址 指令 指令 存储器 基址或变址寄存器 EA 操作数 14
汇编格式：[R] 操作数位置：存储器 功能：寄存器R的内容为操作数的偏移地址EA 指令 段基地址 指令 存储器 基址或变址寄存器 EA ⊕ 操作数 指令 14

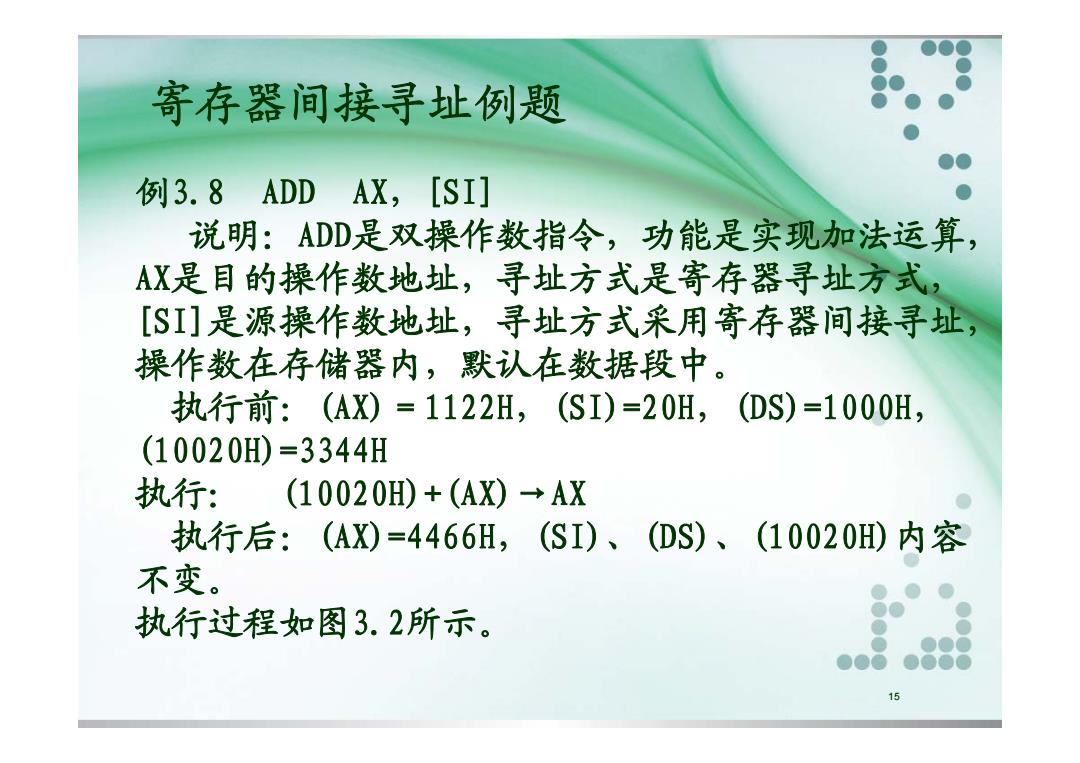

寄存器间接寻址例题 例3.8 ADD AX,[SI] 说明：ADD是双操作数指令，功能是实现加法运算， AX是目的操作数地址，寻址方式是寄存器寻址方式， [S]是源操作数地址，寻址方式采用寄存器间接寻址， 操作数在存储器内，默认在数据段中。 执行前：(AX)=1122H,(SI)=20H,(DS)=1000H, (10020H)=3344H 执行： (10020)+(AX)→AX 执行后：(AX)=4466H,(SI)、(DS)、(10020D内容 不变 执行过程如图3.2所示。 88 15
寄存器间接寻址例题 例3.8 ADD AX，[SI] 寄存器间接寻址例题 例3.8 ADD AX，[SI] 说明：ADD是双操作数指令，功能是实现加法运算， AX是目的操作数地址，寻址方式是寄存器寻址方式， [SI]是源操作数地址，寻址方式采用寄存器间接寻址， 操作数在存储器内，默认在数据段中 。 执行前：(AX)＝1122H，(SI)=20H，(DS)=1000H， (10020H)=3344H 执行： (10020H)+(AX)→AX 执行后：(AX)=4466H (AX)=4466H，(SI) 、(DS) 、(10020H) (10020H)内容 不变。 执行过程如图3.2所示。 15
