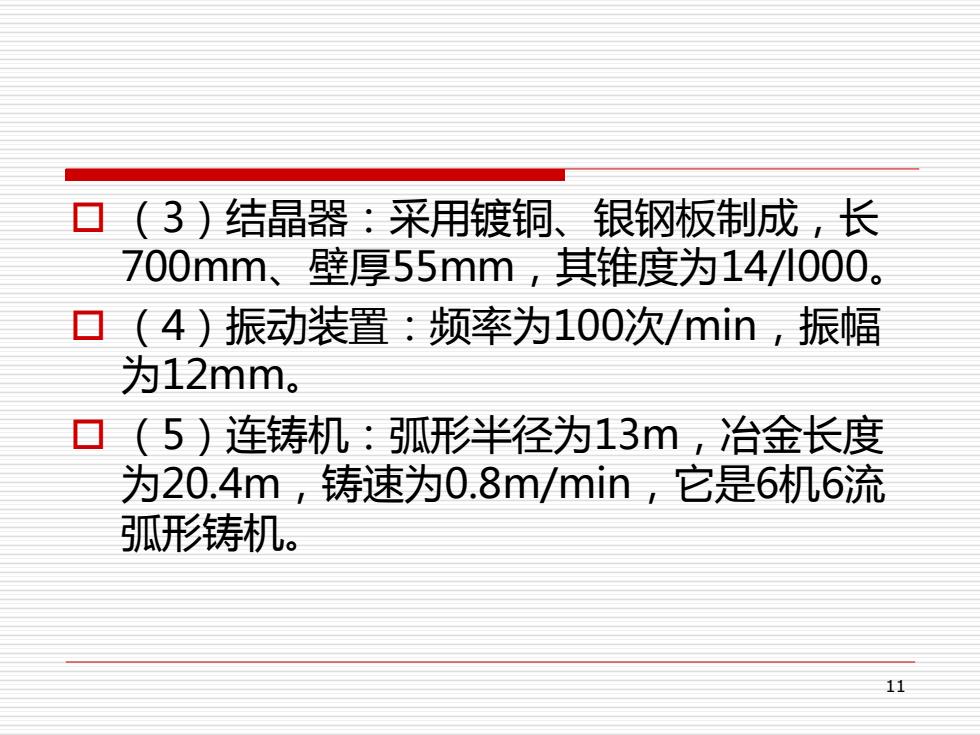

口（3)结晶器：采用镀铜、银钢板制成，长 700mm、壁厚55mm,其锥度为14/八000. ▣（4)振动装置：频率为100次/min,振幅 为12mm。 ▣（5)连铸机：弧形半径为13m,冶金长度 为20.4m,铸速为0.8m/min,它是6机6流 弧形铸机。 11
11 （3）结晶器：采用镀铜、银钢板制成，长 700mm、壁厚55mm，其锥度为14/l000。 （4）振动装置：频率为100次/min，振幅 为12mm。 （5）连铸机：弧形半径为13m，冶金长度 为20.4m，铸速为0.8m/min，它是6机6流 弧形铸机
轧钢设备 ▣(1)步进式加热炉：小时加热能力为80t。 ▣（2)开坯轧机：两台二辊可逆式轧机，辊径为 950mm,辊身长2250mm。电机功率为6190kW 及3700W. (3)双万能轧机：水平辊辊径为1230mm,功率为 3700KW;立辊辊径为800mm轧边机辊径为 550mm. （4)万能粗轧机辊径为1170mm,功率为 6190KW;轧边机辊径为922mm,功率为 1480kW. 12
12 轧钢设备 (1)步进式加热炉：小时加热能力为80t。 (2)开坯轧机：两台二辊可逆式轧机，辊径为 950mm，辊身长2250mm。电机功率为6190kW 及3700kW。 (3）双万能轧机：水平辊辊径为1230mm,功率为 3700KW;立辊辊径为800mm;轧边机辊径为 550mm。 （4）万能粗轧机辊径为1170mm，功率为 6190KW；轧边机辊径为922mm，功率为 1480kW
(5)万能精轧机：水平辊辊径为1100mm 立辊辊径为800mm,功率为1620kW. ▣(6)涡流探伤装置：3组耦合线圈用于检查轨 踏面，7组用于检查轨底。 口(7)超声波探伤装置：采用17个探头，其中9 个探测轨头，4个探测轨腰，4个探测轨底 探头频率为4MHz,探直径为l2mm,探伤 速度为lm/s。 13
13 (5)万能精轧机：水平辊辊径为1100mm， 立辊辊径为800mm，功率为1620kW。 (6)涡流探伤装置：3组耦合线圈用于检查轨 踏面，7组用于检查轨底。 (7)超声波探伤装置：采用17个探头，其中9 个探测轨头，4个探测轨腰，4个探测轨底， 探头频率为4MHz，探直径为l2mm，探伤 速度为lm/s
13 图23-4轧机平面布置及孔型系统 a一轧机平面布量示数图：女一解轨孔型系统：（一H型解孔型系统 1一钢妊腾：2一加热炉：3一初轧机：4一开死机，5一双机 架万能轧机，6一万能轧机：7一轧边机，8一万能轧机： 9一净床，10一斯直机：11一频直机：12一液压频， 13一钢轨加工机床，14一超声菠探伤： 14 15—检查台
14
