第4章 液压控制元件 4.4 流量控制阀 流量控制阀是通过改变阀口大小来改变液 阻实现流量调节的阀。 ■ 普通流量控制阀包括节流阀、调速阀、分 流集流阀等。 节流阀 调速阀
流量控制阀是通过改变阀口大小来改变液 阻实现流量调节的阀。 普通流量控制阀包括节流阀、调速阀、分 流集流阀等。 节 流 阀 调 速 阀 第4章 液压控制元件 4.4 流量控制阀
·第4章液压控制元件 4.4流量控制阀 4.4.1流量控制原理 ■流经薄壁小孔的流量 q=CA(2Aplp)in ■ 流经细长孔的流量 q=(πd4/128ul)☑p ■综合两式得通用节流方程 g=KAAp m ■ 节流元件的节流口结构有锥 形、三角槽形、矩形、三角 形等。将过流面积可调的节 流口称为可变液阻。由节流 方程知，当压力差一定时， (c) (d) 改变开口面积即改变液阻就 可改变流量。 图4-27节流口的结构形式 (a)锥形；(b)三角槽形；(c)矩形；(dD三角形
流经薄壁小孔的流量 q = cdA(2Δp/ρ) 1/2 流经细长孔的流量 q =(πd 4 /128μl )Δp 综合两式得通用节流方程 q = KAΔp m 节流元件的节流口结构有锥 形、三角槽形、矩形、三角 形等。将过流面积可调的节 流口称为可变液阻。由节流 方程知，当压力差一定时， 改变开口面积即改变液阻就 可改变流量。 第4章 液压控制元件 4.4 流量控制阀 4.4.1 流量控制原理

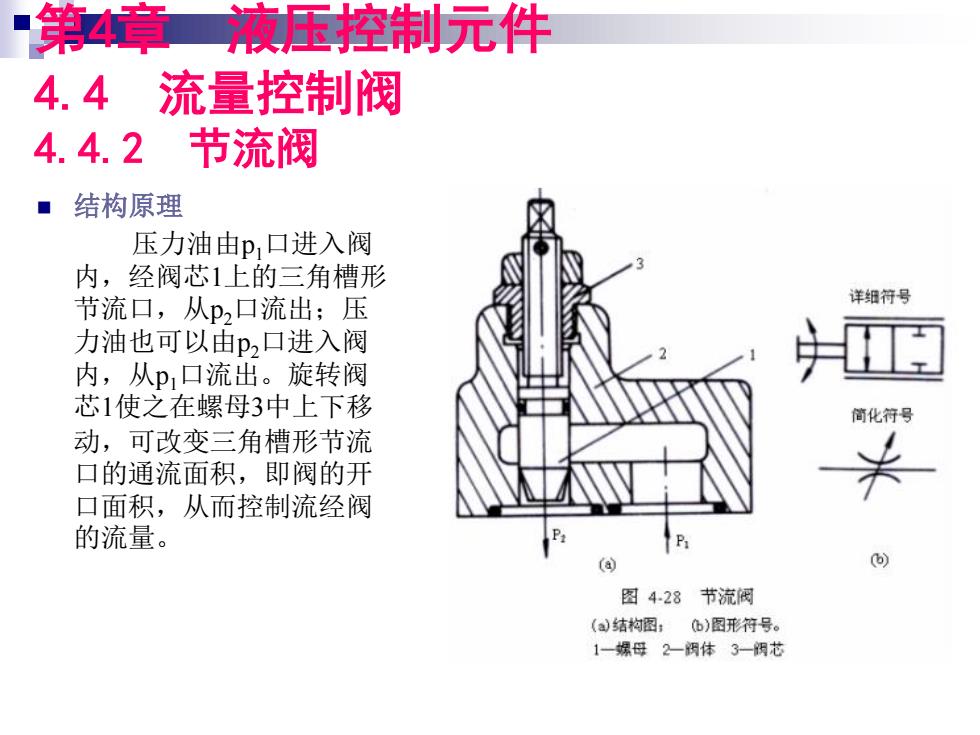

■第4章液压控制元件 4.4流量控制阀 4.4. 2节流阀 ■结构原理 压力油由p,口进入阀 内，经阀芯1上的三角槽形 节流口，从p2口流出；压 详细符号 力油也可以由p2口进入阀 内，从p1口流出。旋转阀 芯1使之在螺母3中上下移 简化符号 动，可改变三角槽形节流 口的通流面积，即阀的开 口面积，从而控制流经阀 的流量。 (a 图428节流阀 ()结构图；6)图形符号。 1一螺母2一阀体3一-阀芯
结构原理 压力油由p1口进入阀 内，经阀芯1上的三角槽形 节流口，从p2口流出；压 力油也可以由p2口进入阀 内，从p1口流出。旋转阀 芯1使之在螺母3中上下移 动，可改变三角槽形节流 口的通流面积，即阀的开 口面积，从而控制流经阀 的流量。 第4章 液压控制元件 4.4 流量控制阀 4.4.2 节流阀
流量特性方程 g=KA△pm 它反映了流经节流阀的流量g与阀前后压力差△p和开口面积A 之间的关系。 ■ 刚性 外负载波动引起阀前后压力差△p变化，即使阀的开口面 积A不变，也会导致流经阀的流量q不稳定。 口定义：阀的开口面积A一定时， T=d△pldq =△pl-m/KAm 为节流阀的刚性。 ■T越大，节流阀的性能越好。故薄刃口(=0.5)多作节流 阀阀口。△p大有利于提高节流阀刚性，但过大不仅造成压 力损失增大，而且可能因阀口太小而堵塞。 ■最小稳定流量节流阀在很小开口下工作时，流经阀的流量会 出现周期性脉动，甚至间歇式断流，这种现象称为节流阀的堵 塞现象。为此对节流阀有一个能正常工作的最小流量的限制
流量特性方程 q = KAΔp m 它反映了流经节流阀的流量q与阀前后压力差Δp 和开口面积A 之间的关系。 刚性 外负载波动引起阀前后压力差Δp 变化，即使阀的开口面 积A 不变，也会导致流经阀的流量q不稳定。 定义：阀的开口面积A 一定时 ， T = dΔp/dq = Δp 1-m/KAm 为节流阀的刚性。 T 越大，节流阀的性能越好。故薄刃口（m=0.5 ）多作节流 阀阀口。 Δp 大有利于提高节流阀刚性，但过大不仅造成压 力损失增大，而且可能因阀口太小而堵塞。 最小稳定流量 节流阀在很小开口下工作时，流经阀的流量会 出现周期性脉动，甚至间歇式断流，这种现象称为节流阀的堵 塞现象。为此对节流阀有一个能正常工作的最小流量的限制
