第7章化学品泄漏与扩散模型事故致因：（3）自然次生灾害。在地震、泥石流、滑坡、洪水、海啸、台风等重大自然灾害过后，由于环境的改变，往往伴随毒气泄漏与扩散（含放射性物质）。（4）化学毒剂的恐怖袭击。居安思危是“安全发展必不可少的国防战略，我国必须时刻警防境内外恐怖分子释放化学毒剂。如日本“东京地铁沙林恐怖事件”就是一个惨痛的教训。不同事故致因蕴含看共性的科学问题，危险化学品事故按照时间序列可以分为事前、事中、事后的不同阶段
⚫ 事故致因： （3）自然次生灾害。在地震、泥石流、滑坡、洪水、 海啸、台风等重大自然灾害过后，由于环境的改 变，往往伴随毒气泄漏与扩散（含放射性物质）。 （4）化学毒剂的恐怖袭击。居安思危是“安全发展” 必不可少的国防战略，我国必须时刻警防境内外 恐怖分子释放化学毒剂。如日本“东京地铁沙林 恐怖事件”就是一个惨痛的教训。 不同事故致因蕴含着共性的科学问题，危险 化学品事故按照时间序列可以分为事前、事中、 事后的不同阶段。 第7章 化学品泄漏与扩散模型

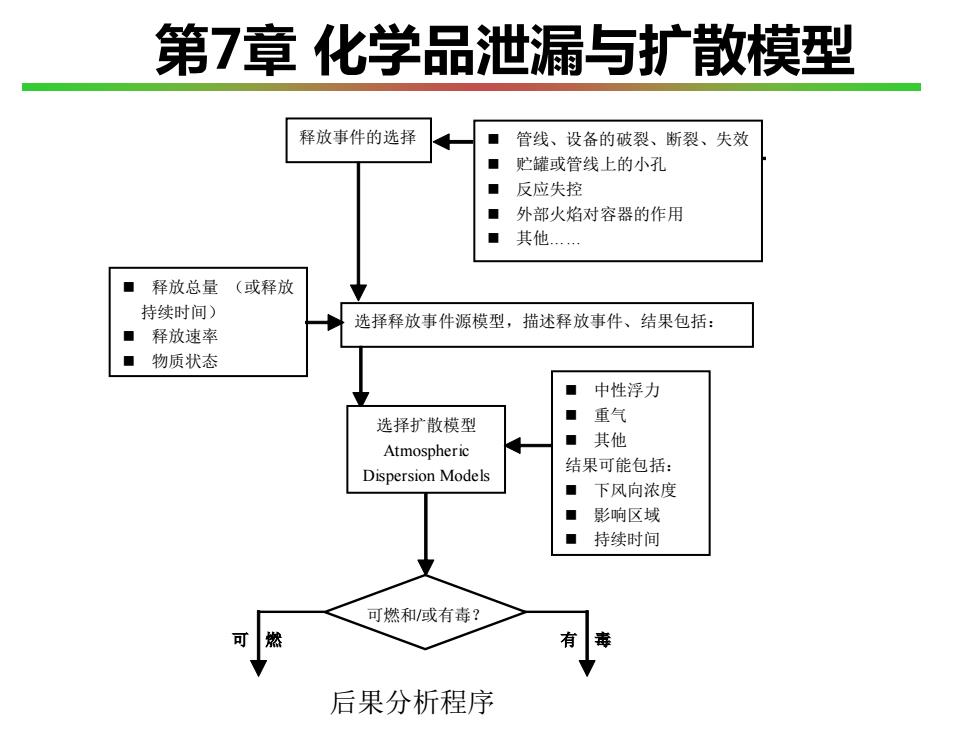

第7章化学品泄漏与扩散模型释放事件的选择管线、设备的破裂、断裂、失效贮罐或管线上的小孔反应失控外部火焰对容器的作用其他（或释放释放总量持续时间）选择释放事件源模型，描述释放事件、结果包括：释放速率物质状态中性浮力重气选择扩散模型其他Atmospheric结果可能包括：Dispersion Models下风向浓度影响区域持续时间可燃和/或有毒？有可后果分析程序
后果分析程序 P70 页 教材 第 4 章 第 5 章 可燃和/或有毒？ 可 燃 有 毒 第六章 ◼ 管线、设备的破裂、断裂、失效 ◼ 贮罐或管线上的小孔 ◼ 反应失控 ◼ 外部火焰对容器的作用 ◼ 其他. 释放事件的选择 选择释放事件源模型，描述释放事件、结果包括： ◼ 释放总量 （或释放 持续时间） ◼ 释放速率 ◼ 物质状态 选择扩散模型 Atmospheric Dispersion Models ◼ 中性浮力 ◼ 重气 ◼ 其他 结果可能包括： ◼ 下风向浓度 ◼ 影响区域 ◼ 持续时间 关 联 第7章 化学品泄漏与扩散模型
可燃有毒火灾爆炸模型效果模型TNT当量反应一剂量多能爆炸概率模型火球其他Baker-Strehlow结果可能包括结果可能包括毒性反应冲击波超压受影响的人的数量救助、救援、消辐射热通量财产破坏除事故影响烟气缓解因素：逃离应急响应后果模型避难场所T防液堤其他评估、总结、立法的基础后果分析程序(续)
后果分析程序(续) （图 4-1 续） 可 燃 有 毒 第 2 章 第 6 章 效果模型 ◼ 反应—剂量 ◼ 概率模型 ◼ 其他 结果可能包括 ◼ 毒性反应 ◼ 受影响的人的数量 ◼ 财产破坏 缓解因素： ◼ 逃离 ◼ 应急响应 ◼ 避难场所 ◼ 防液堤 ◼ 其他 后果模型 评估、总结、 立法的基础 救助、救援、消 除事故影响 火灾爆炸模型 ◼ TNT 当量 ◼ 多能爆炸 ◼ 火球 ◼ Baker-Strehlow 结果可能包括 ◼ 冲击波超压 ◼ 辐射热通量 ◼ 烟气 ◼ 财产破坏

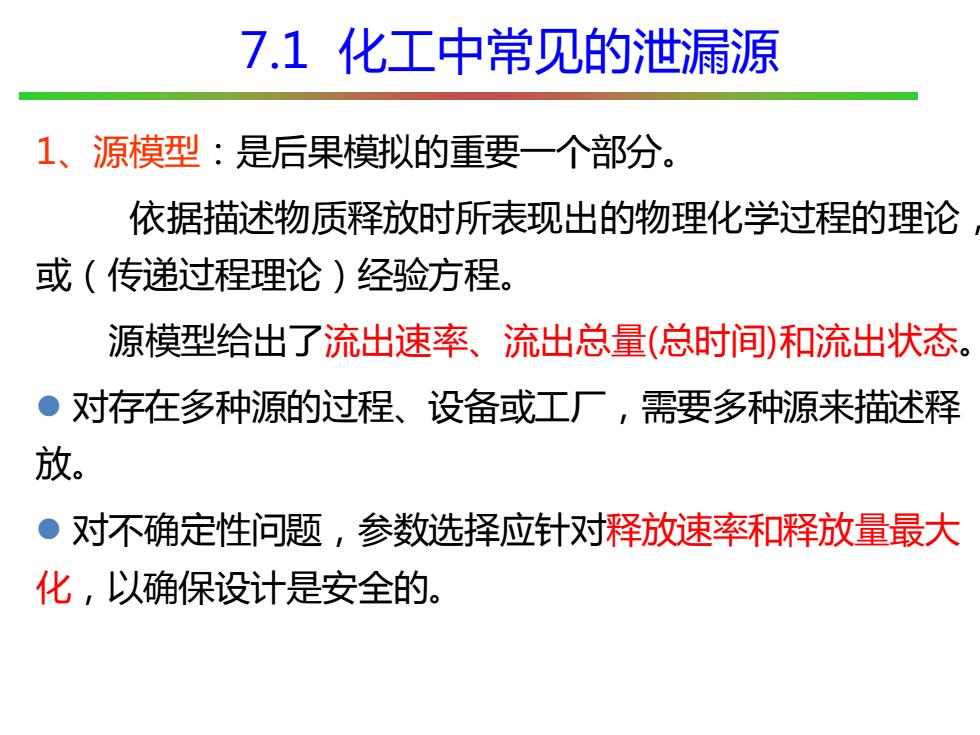

7.1化工中常见的泄漏源1、源模型：是后果模拟的重要一个部分。依据描述物质释放时所表现出的物理化学过程的理论或（传递过程理论）经验方程源模型给出了流出速率流出总量（总时间)和流出状态对存在多种源的过程、设备或工厂，需要多种源来描述释放。对不确定性问题，参数选择应针对释放速率和释放量最大化，以确保设计是安全的
7.1 化工中常见的泄漏源 1、源模型：是后果模拟的重要一个部分。 依据描述物质释放时所表现出的物理化学过程的理论， 或（传递过程理论）经验方程。 源模型给出了流出速率、流出总量(总时间)和流出状态。 ⚫ 对存在多种源的过程、设备或工厂，需要多种源来描述释 放。 ⚫ 对不确定性问题，参数选择应针对释放速率和释放量最大 化，以确保设计是安全的
7.1化工中常见的泄漏源2、释放机理短时大孔或大面积（瞬时释放，instantaneousrelease）间内大量释放，如储罐的超压爆炸、槽车倾覆等。小孔（连续源释放，continuousrelease）一一连续释放，有限孔释放。安全阀裂纹裂纹孔洞阀门（主体+垫片）泵裂开或接头破裂的孔洞管道图7-1各种类型有限孔释放
2、释放机理 ⚫ 大孔或大面积（瞬时释放，instantaneous release）——短时 间内大量释放，如储罐的超压爆炸、槽车倾覆等。 ⚫ 小孔（连续源释放，continuous release）——连续释放，有 限孔释放。 安全阀 裂纹 孔洞 孔洞 接头 泵 阀门（主体+垫片） 裂纹 裂开或 破裂的 管道 图7-1 各种类型有限孔释放 7.1 化工中常见的泄漏源
