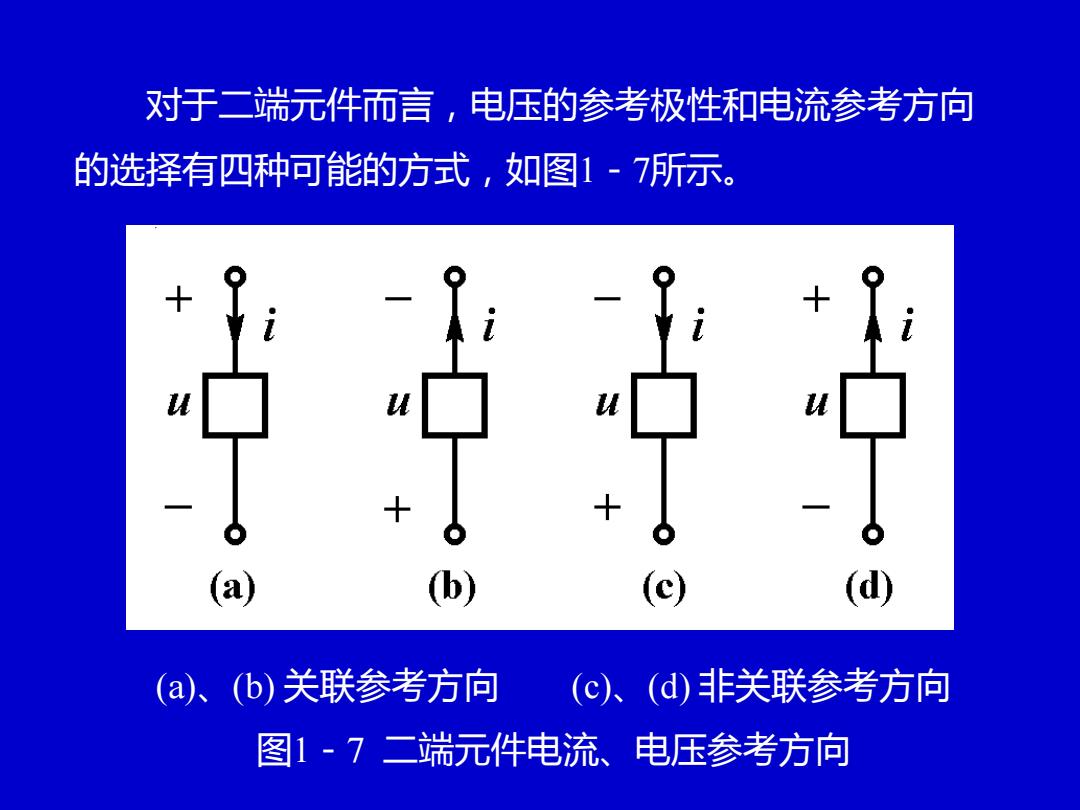

对于二端元件而言， 电压的参考极性和电流参考方向 的选择有四种可能的方式，如图1-7所示。 a (b) (c) d (a)、(b)关联参考方向 (c)、(d)非关联参考方向 图1-7二端元件电流、电压参考方向
对于二端元件而言，电压的参考极性和电流参考方向 的选择有四种可能的方式，如图1－7所示。 (a)、(b) 关联参考方向 (c)、(d) 非关联参考方向 图1－7 二端元件电流、电压参考方向

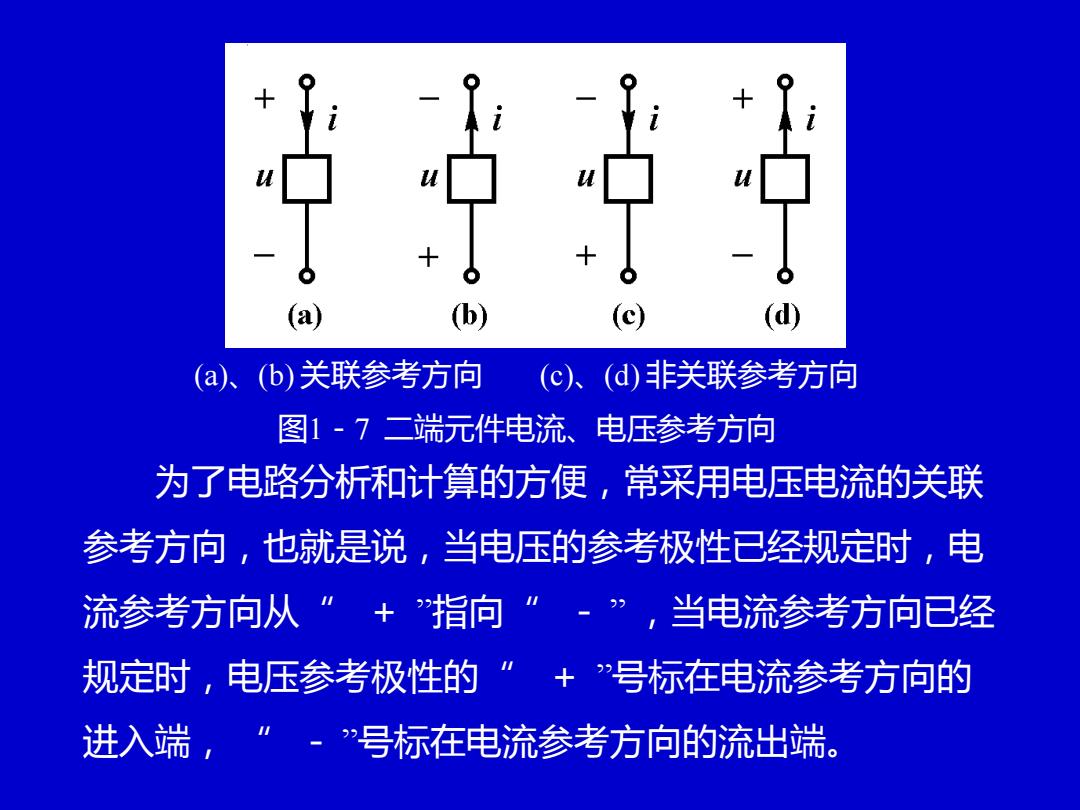

(b) (c) (d) (a)以、(b)关联参考方向 (c)、(d)非关联参考方向 图1-7二端元件电流、电压参考方向 为了电路分析和计算的方便，常采用电压电流的关联 参考方向，也就是说，当电压的参考极性已经规定时，电 流参考方向从”+指向”·”，当电流参考方向已经 规定时，电压参考极性的”+”号标在电流参考方向的 进入端，”·”号标在电流参考方向的流出端
为了电路分析和计算的方便，常采用电压电流的关联 参考方向，也就是说，当电压的参考极性已经规定时，电 流参考方向从“ + ”指向“ - ” ，当电流参考方向已经 规定时，电压参考极性的“ + ”号标在电流参考方向的 进入端， “ - ”号标在电流参考方向的流出端。 (a)、(b) 关联参考方向 (c)、(d) 非关联参考方向 图1－7 二端元件电流、电压参考方向
电压的参考方向 胡翔骏制作 高等教育出版社

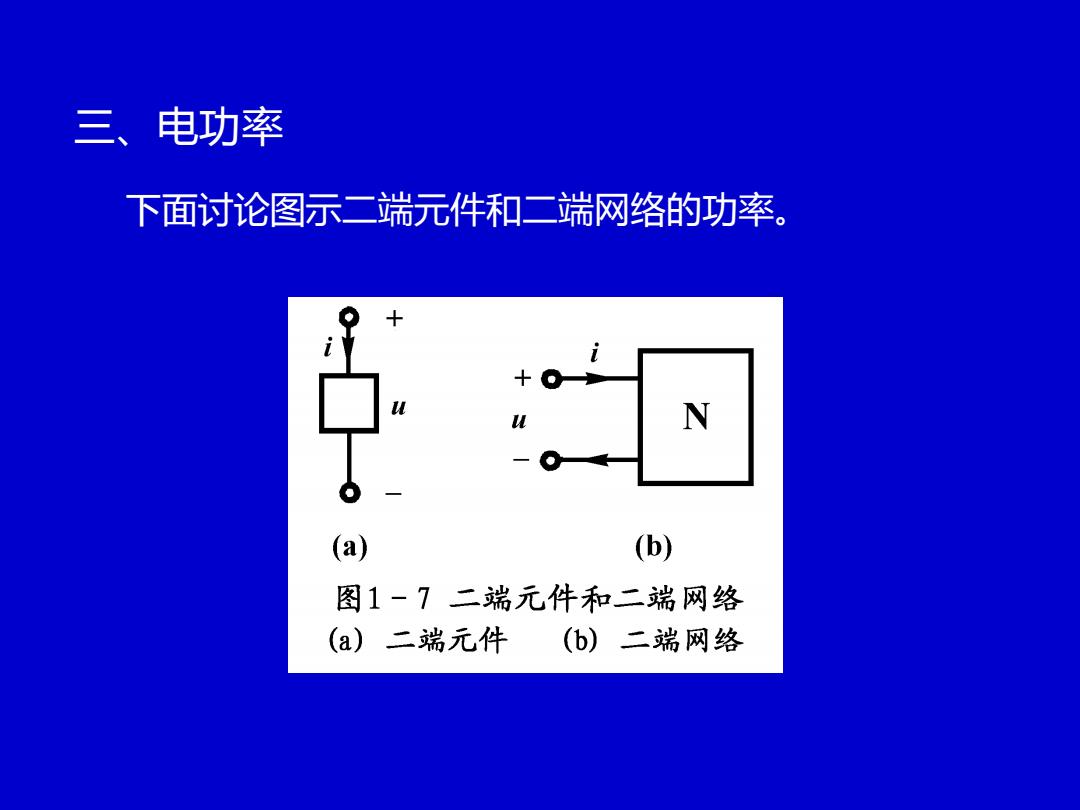

三、电功率 下面讨论图示二端元件和二端网络的功率。 十 N (a) (b) 图1-7二端元件和二端网络 (a)二端元件 (b)二端网络
下面讨论图示二端元件和二端网络的功率。 三、电功率
