2.树枝状晶 溶液浓度较大（一般为0.01~0.1%），温度较低的条件下 结晶时，高分子的扩散成为结晶生长的控制因素，此时在 突出的棱角上要比其它邻近处的生长速度更快，从而倾向 于树枝状地生长，最后形成树枝状晶体。 3.5 .51. 1.52.825 PE PEO
2. 树枝状晶 溶液浓度较大(一般为0.01～0.1%)，温度较低的条件下 结晶时，高分子的扩散成为结晶生长的控制因素，此时在 突出的棱角上要比其它邻近处的生长速度更快，从而倾向 于树枝状地生长，最后形成树枝状晶体。 PE PEO
3.纤维状晶 形成条件： 存在流动场，分子 链伸展并沿流动方向平 行排列。 5 gm
3. 纤维状晶 存在流动场，分子 链伸展并沿流动方向平 行排列。 形成条件：

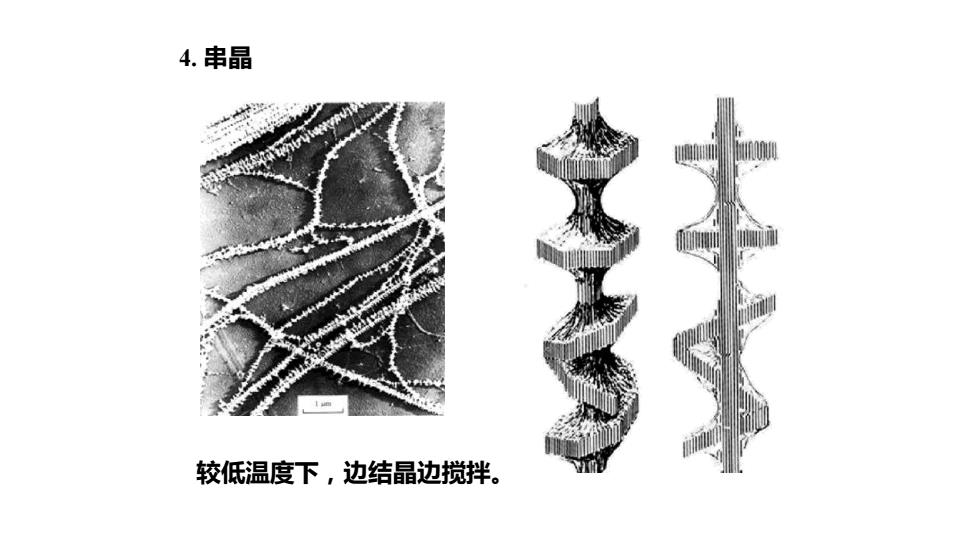

4.串晶 较低温度下，边结晶边搅拌
4. 串晶 较低温度下，边结晶边搅拌
5.伸直链晶 聚合物在 聚乙烯在226C于 高压和高温下 4800大气压下结晶 结晶时，可以 8h得到的伸直链 得到厚度与其 晶：晶体的熔点为 分子链长度相 140.1C;结晶度 当的晶片。 达97%；密度为 0.9938g/cm3;伸 直链长度达3×103 nm。 热力学上最稳定的晶体
5. 伸直链晶 聚合物在 高压 和高温 下 结晶时，可以 得到厚度与其 分子链长度相 当的晶片。 热力学上最稳定的晶体 聚乙烯在226 o C 于 4800大气压下结晶 8 h得到的伸直链 晶：晶体的熔点为 140.1 o C；结晶度 达97%；密度为 0.9938 g/cm 3；伸 直链长度达 3 ×103 nm
6.宏观单晶体 (固态晶体聚合) ·把单体培育成单晶 ·令单体单晶聚合成聚合物单晶 分子链方向 10mm 聚双（对甲苯磺酸）-2,4-己二炔-1,6-二醇酯(PTS)宏观单晶体。 极大尺寸已达26mm,呈紫黑色和金属光泽
6. 宏观单晶体 (固态晶体聚合) 聚双(对甲苯磺酸)-2,4-己二炔-1,6-二醇酯(PTS)宏观单晶体。 极大尺寸已达26 mm，呈紫黑色和金属光泽。 • 把单体培育成单晶 • 令单体单晶聚合成聚合物单晶
