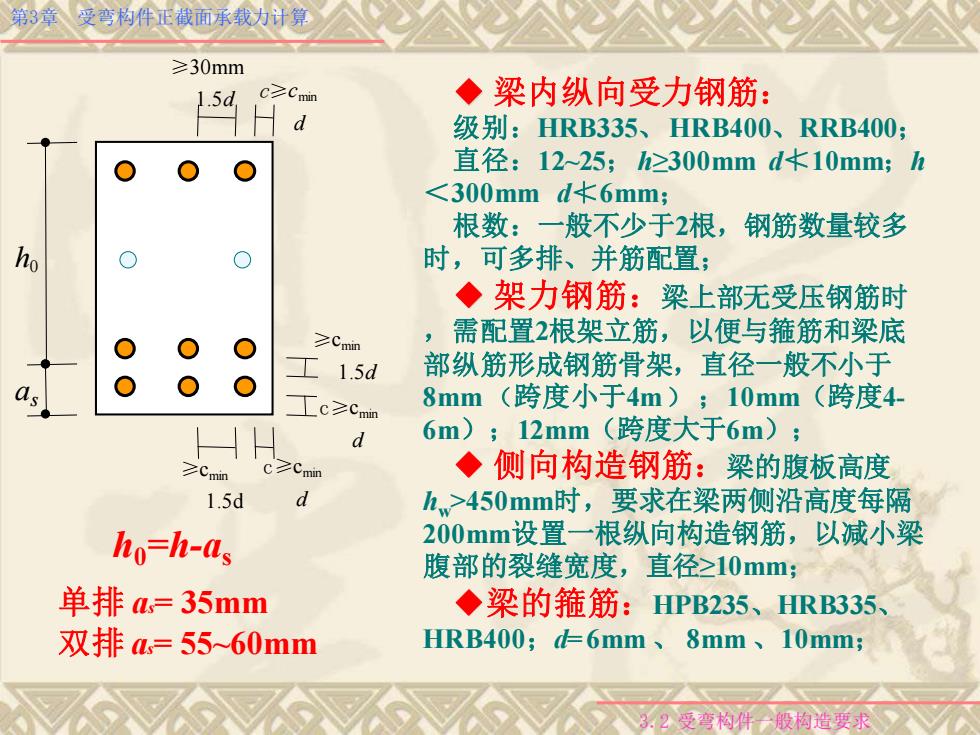

第部章受弯构件正截面承载力计算 ≥30mm 5d c≥Cmn ◆梁内纵向受力钢筋： d 级别：HRB335、HRB400、RRB400; 直径：12-25；h≥300mmd本10mm;h <300mm d6mm; 根数：一般不少于2根， 钢筋数量较多 ho 时，可多排、并筋配置； ◆架力钢筋：梁上部无受压钢筋时 ≥Cmim 需配置2根架立筋，以便与箍筋和梁底 工1.5d 部纵筋形成钢筋骨架，直径一般不小于 as 工c≥cmm 8mm(跨度小于4m);10mm(跨度4 d 6m);12mm(跨度大于6m); Cmin c≥Cmim ◆侧向构造钢筋：梁的腹板高度 1.5d h>450mm时，要求在梁两侧沿高度每隔 ho-h-as 200mm设置一根纵向构造钢筋，以减小梁 腹部的裂缝宽度，直径≥10mm; 单排a,=35mm ◆梁的箍筋：HPB235、HRB335、 双排a,=5560mm HRB400;=6mm、8mm、10mm; 3.2受弯构件一般构造要求
h0 as ≥30mm 1.5d c≥cmin d ≥cmin 1.5d ≥cmin 1.5d c≥cmin d c≥cmin d h0=h-as 单排 as= 35mm 双排 as= 55~60mm ◆ 梁内纵向受力钢筋： 级别：HRB335、HRB400、RRB400； 直径：12~25；h≥300mm d≮10mm；h ＜300mm d≮6mm； 根数：一般不少于2根，钢筋数量较多 时，可多排、并筋配置； ◆ 架力钢筋：梁上部无受压钢筋时 ，需配置2根架立筋，以便与箍筋和梁底 部纵筋形成钢筋骨架，直径一般不小于 8mm （跨度小于4m ） ；10mm（跨度4- 6m）；12mm（跨度大于6m）； ◆ 侧向构造钢筋：梁的腹板高度 hw>450mm时，要求在梁两侧沿高度每隔 200mm设置一根纵向构造钢筋，以减小梁 腹部的裂缝宽度，直径≥10mm； ◆梁的箍筋：HPB235、HRB335、 HRB400；d= 6mm 、 8mm 、10mm； 第3章 受弯构件正截面承载力计算 3.2 受弯构件一般构造要求
第3章 受弯构件正截面承载力计算 §3.3受弯构件正载面的试验研究 3.3.1钢筋混凝土梁正截面工作的三个阶段 b 三 为了排除剪力的影响， 采用图示的试验试件及试验 装置。试件中部13区段为纯 试验采用逐级加荷的方式， 弯段，不设箍筋。两端13区 每加一次，停一分钟，再加。 段为剪弯段，设置箍筋。 试验所得到曲线共分为三个阶 试件两端和中央放置百 段，分别是弹性阶段，裂缝开 分表测量支座的沉降和跨中 展阶段和破坏阶段。 的挠度。 3:3受弯构件正截面的试验研究
3.3 受弯构件正截面的试验研究 3.3.1 钢筋混凝土梁正截面工作的三个阶段 h a s b As h0 xn ec es f 第3章 受弯构件正截面承载力计算 为了排除剪力的影响， 采用图示的试验试件及试验 装置。试件中部1/3区段为纯 弯段，不设箍筋。两端1/3区 段为剪弯段，设置箍筋。 试件两端和中央放置百 分表测量支座的沉降和跨中 的挠度。 试验采用逐级加荷的方式， 每加一次，停一分钟，再加。 试验所得到曲线共分为三个阶 段，分别是弹性阶段，裂缝开 展阶段和破坏阶段。 §3.3 受弯构件正截面的试验研究

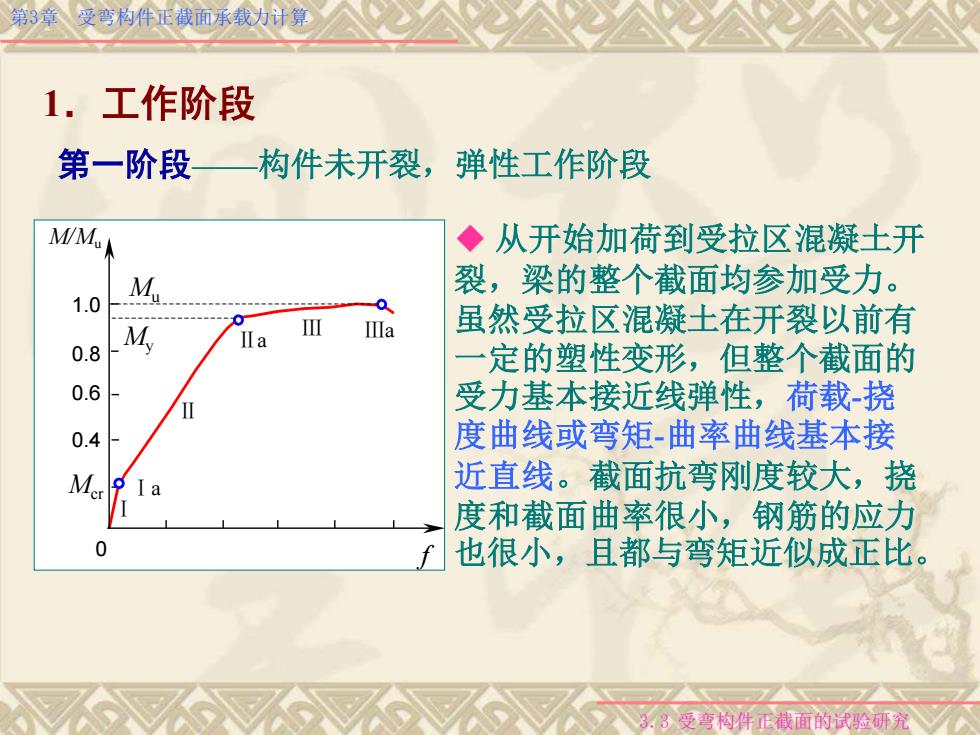

第章受弯构件正截面承载力计算 1.工作阶段 第一阶段 构件未开裂，弹性工作阶段 MM. ◆从开始加荷到受拉区混凝土开 1.0 M 裂，梁的整个截面均参加受力。 M Ⅱa Ⅲa 虽然受拉区混凝土在开裂以前有 0.8 定的塑性变形，但整个截面的 0.6 受力基本接近线弹性，荷载挠 0.4 度曲线或弯矩-曲率曲线基本接 近直线。截面抗弯刚度较大，挠 度和截面曲率很小，钢筋的应力 0 也很小，且都与弯矩近似成正比。 3.3受弯构件正截面的试验研究
3.3 受弯构件正截面的试验研究 1．工作阶段 第一阶段——构件未开裂，弹性工作阶段 第3章 受弯构件正截面承载力计算 ◆ 从开始加荷到受拉区混凝土开 裂，梁的整个截面均参加受力。 虽然受拉区混凝土在开裂以前有 一定的塑性变形，但整个截面的 受力基本接近线弹性，荷载-挠 度曲线或弯矩-曲率曲线基本接 近直线。截面抗弯刚度较大，挠 度和截面曲率很小，钢筋的应力 也很小，且都与弯矩近似成正比。 0.4 0.6 0.8 1.0 Ⅰa Ⅱa Ⅲa Ⅰ Ⅱ Ⅲ Mcr My Mu 0 f M/Mu

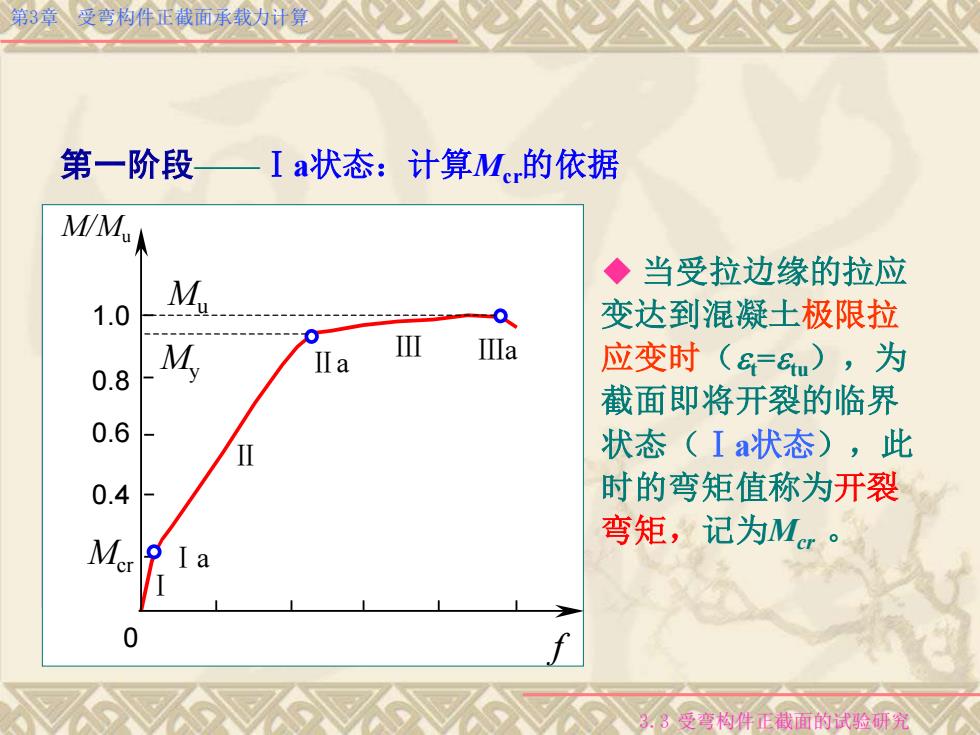

第3章受弯构件正截面承载力计算 第一阶段一Ia状态：计算M的依据 M/M. ◆当受拉边缘的拉应 1.0 M 变达到混凝土极限拉 应变时（=)，为 0.8 Ⅱa 截面即将开裂的临界 0.6 状态(Ia状态)，此 0.4 时的弯矩值称为开裂 Mer 弯矩，记为Mr。 a 0 3.3受弯构件正截面的试验研究
◆ 当受拉边缘的拉应 变达到混凝土极限拉 应变时（et =etu），为 截面即将开裂的临界 状态（Ⅰa状态），此 时的弯矩值称为开裂 弯矩，记为Mcr 。 第3章 受弯构件正截面承载力计算 3.3 受弯构件正截面的试验研究 第一阶段——Ⅰa状态：计算Mcr的依据 0.4 0.6 0.8 1.0 Ⅰa Ⅱa Ⅲa Ⅰ Ⅱ Ⅲ Mcr My Mu 0 f M/Mu

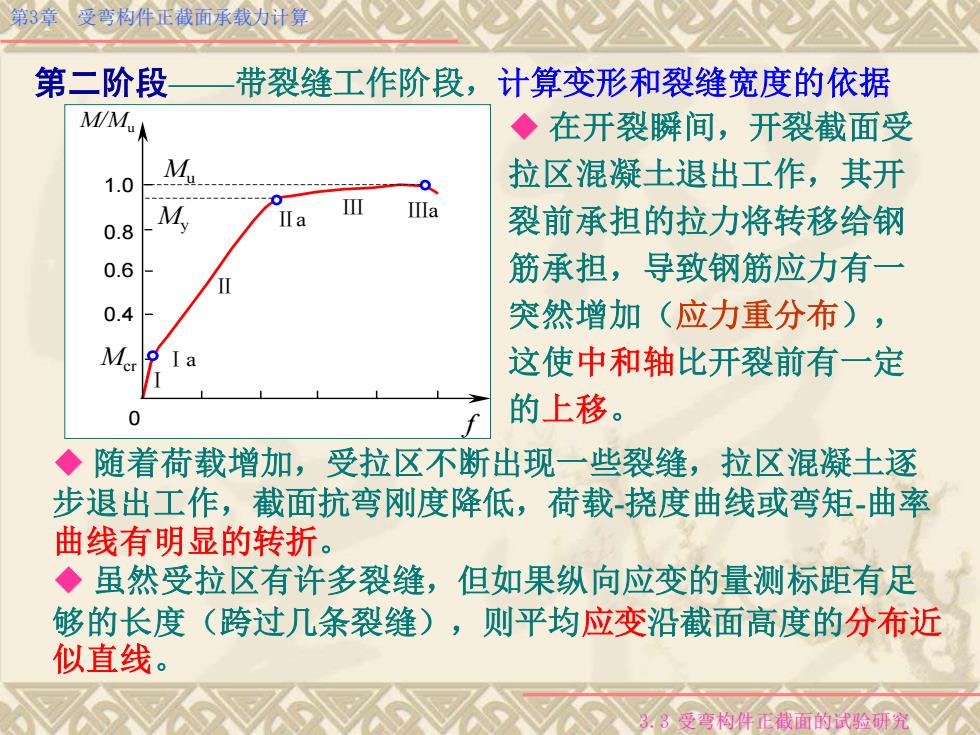

第部章受弯构件正截面承载力计算 第二阶段 带裂缝工作阶段，计算变形和裂缝宽度的依据 M/M ◆在开裂瞬间，开裂截面受 1.0 拉区混凝土退出工作，其开 0.8 M I Ⅲa 裂前承担的拉力将转移给钢 0.6 筋承担，导致钢筋应力有一 0.4 突然增加（应力重分布）， 这使中和轴比开裂前有一定 的上移。 ◆随着荷载增加，受拉区不断出现一些裂缝，拉区混凝土逐 步退出工作，截面抗弯刚度降低，荷载-挠度曲线或弯矩-曲率 曲线有明显的转折。 ◆虽然受拉区有许多裂缝，但如果纵向应变的量测标距有足 够的长度（跨过几条裂缝），则平均应变沿截面高度的分布近 似直线。 :3受弯构件正截面的试验研分
第二阶段——带裂缝工作阶段，计算变形和裂缝宽度的依据 ◆ 在开裂瞬间，开裂截面受 拉区混凝土退出工作，其开 裂前承担的拉力将转移给钢 筋承担，导致钢筋应力有一 突然增加（应力重分布）， 这使中和轴比开裂前有一定 的上移。 第3章 受弯构件正截面承载力计算 3.3 受弯构件正截面的试验研究 ◆ 随着荷载增加，受拉区不断出现一些裂缝，拉区混凝土逐 步退出工作，截面抗弯刚度降低，荷载-挠度曲线或弯矩-曲率 曲线有明显的转折。 ◆ 虽然受拉区有许多裂缝，但如果纵向应变的量测标距有足 够的长度（跨过几条裂缝），则平均应变沿截面高度的分布近 似直线。 0.4 0.6 0.8 1.0 Ⅰa Ⅱa Ⅲa Ⅰ Ⅱ Ⅲ Mcr My Mu 0 f M/Mu
