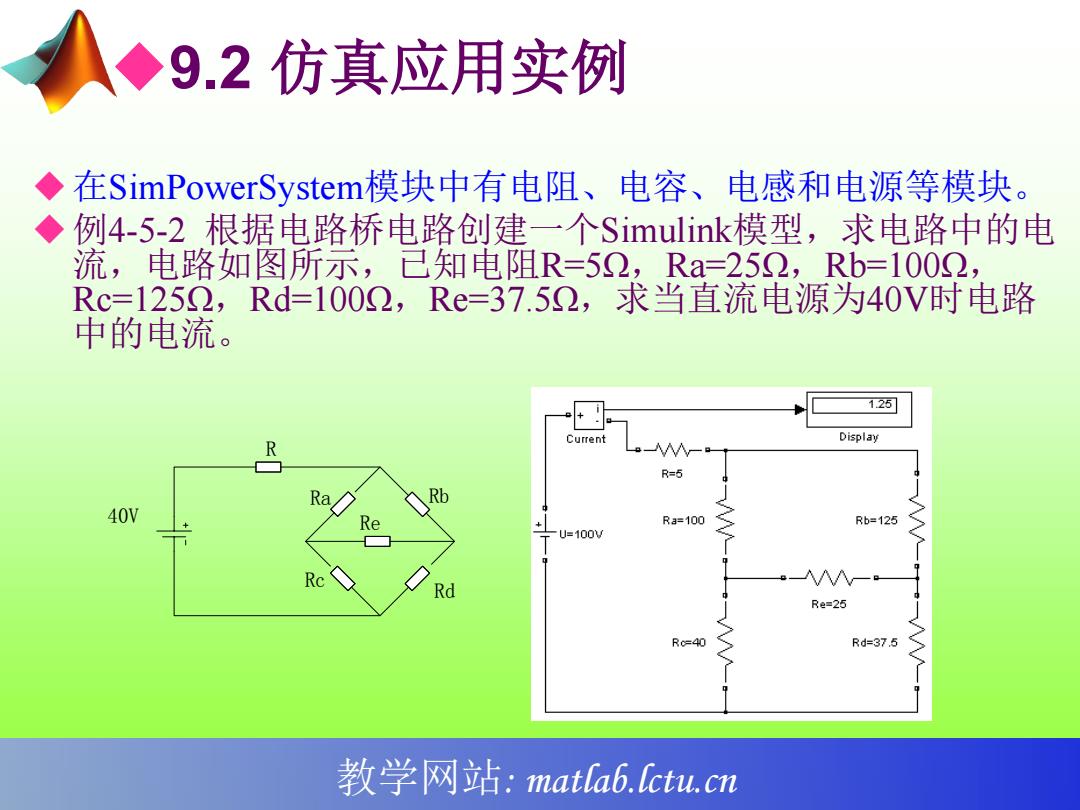

人◆9.2仿真应用实例 ◆在SimPowerSystem模块中有电阻、电容、电感和电源等模块。 ◆例4-5-2根据电路桥电路创建一个Simulink模型，求电路中的电 流，电路如图所示，已知电阻R=52,Ra=252,Rb=1002, Rc=1252,Rd=1002,Re=37.52,求当直流电源为40V时电路 中的电流。 125 Current Display R=5 Rb 40V a Re Ra=100 Rb=125 U=100W Rc Rd - Re=25 R0=40 Rd=37.5 教学网站：mata6.lctu.cn
教学网站: matlab.lctu.cn 在SimPowerSystem模块中有电阻、电容、电感和电源等模块。 例4-5-2 根据电路桥电路创建一个Simulink模型，求电路中的电 流，电路如图所示，已知电阻R=5Ω，Ra=25Ω，Rb=100Ω， Rc=125Ω，Rd=100Ω，Re=37.5Ω，求当直流电源为40V时电路 中的电流。 40V R Ra Rb Rc Rd Re 9.2 仿真应用实例
菜单“Simulation”的“Configuration Parameters”的设置 ◆Solver(算法类型)：ode45 discrete ◆Max step size(最大步长)：auto改为0.2 教学网站：mata6.fctu.cn
教学网站: matlab.lctu.cn 菜 单 “ Simulation” 的 “ Configuration Parameters”的设置 Solver（算法类型）：ode45 discrete Max step size（最大步长）：auto 改为 0.2

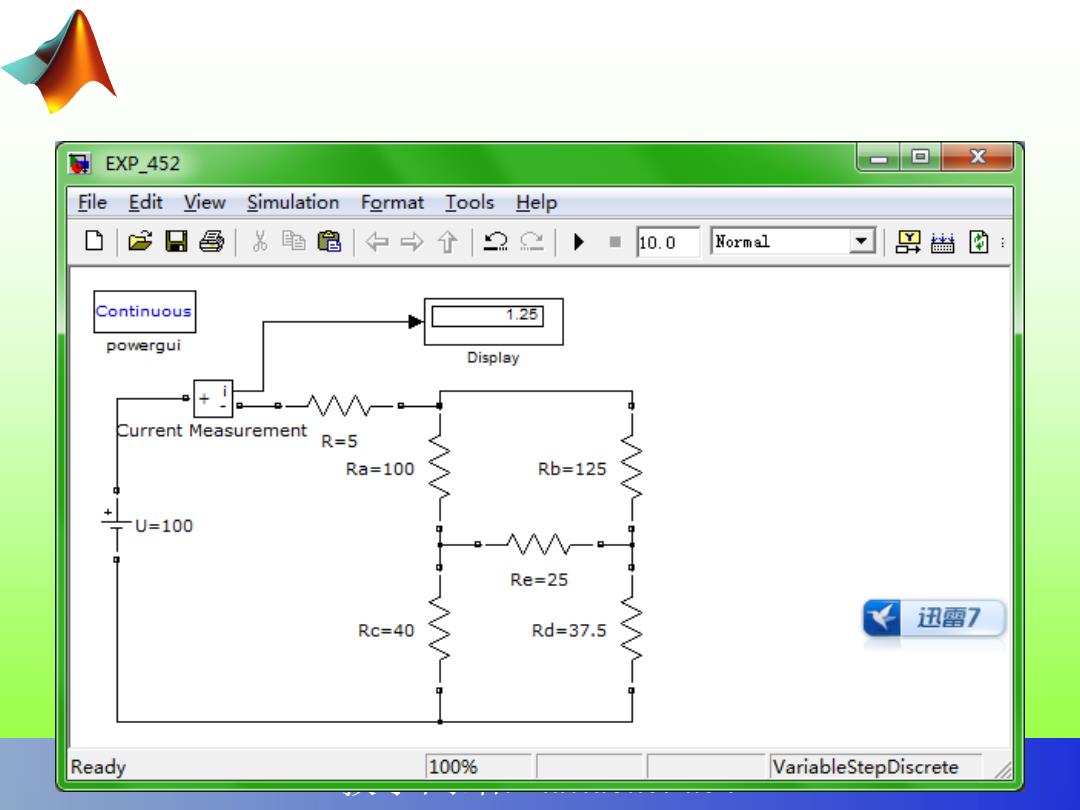

a EXP 452 ▣回X File Edit View Simulation Format Tools Help ,品陷皂 →个22■ 10.0 Normal 哥趟回 Continuous 1.25 powergui Display Current Measurement R=5 Ra=100 Rb=125 入 U=100 Re=25 迅露7 Rc=40 Rd=37.5 9 Ready 100% VariableStepDiscrete
教学网站: matlab.lctu.cn

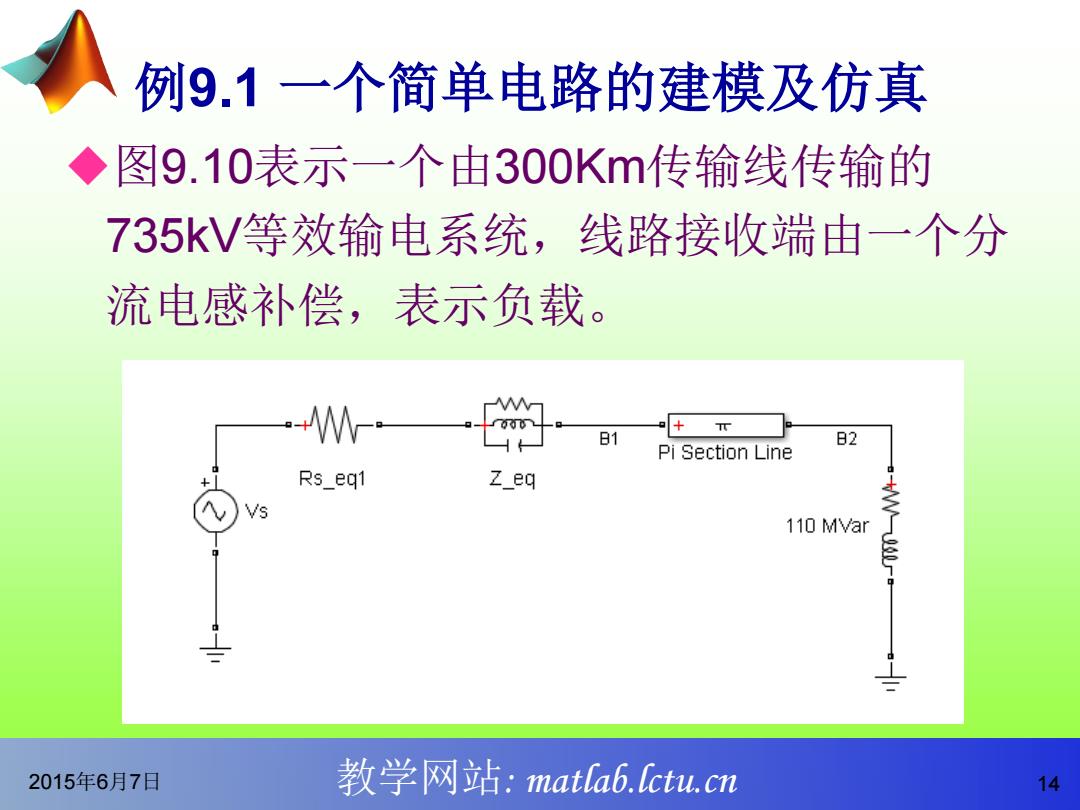

例9.1一个简单电路的建模及仿真 ◆图9.10表示一个由300Km传输线传输的 735kV等效输电系统，线路接收端由一个分 流电感补偿，表示负载。 w的 + π B1 B2 Pi Section Line Rs_eq1 Z_eq 110 MVar 2015年6月7日 教学网站：mata6.ctu.cn 14
教学网站: matlab.lctu.cn 例9.1 一个简单电路的建模及仿真 图9.10表示一个由300Km传输线传输的 735kV等效输电系统，线路接收端由一个分 流电感补偿，表示负载。 2015年6月7日 14
建模步骤如下： Pi Section Line Rs eq1 z_eq U2 Gain1 Scope1 Vs 110 MVar U1 Gain Scope Continuous ☑Scope ▣X ☑Scope1 powergui 台⊙巴©图阳蹈可日军 哈⊙巴Q图陌可 444444 992 994 10 992 994 9.98 Time offset:0 Time offset:0 2015年6月7日 教学网站：mata6.Ictu.cn 15
教学网站: matlab.lctu.cn 建模步骤如下： 2015年6月7日 15
