4.电机系统模块组 ◆包括简单同步电动机、永磁同步电动机、 直流电动机、异步电动机、汽轮机和调节 器、电动机输出信号测量分配器等模块 Library:powerlib/Machines File Edit View Display Diagram Analysis Help ·日宁→合晋图© Machines e国powerlib阿Machines oHi-d Ready 100% 2015年6月7日 教学网站：mata6.fctu.cn 6
教学网站: matlab.lctu.cn 4. 电机系统模块组 包括简单同步电动机、永磁同步电动机、 直流电动机、异步电动机、汽轮机和调节 器、电动机输出信号测量分配器等模块。 2015年6月7日 6
5.测量模块组 Library:powerlib/... 回X ◆包括电流测量模块、 Eile Edit t View Display Diagram 电压测量模块、阻抗 Measurements powerlibMeasurements 测量模块、万用表和 @ 四 国 Multimeter 四 三相电源电流测量模 可 Vabe Voltage Measurement 块等。 Three-Phase Impedance Measurement V-I Measurement Load Flow Bus BUS 1 25e37 1pu odeg Measurements 》 a Ready 100% 2015年6月7日 教学网站：mata6.ctu.cn
教学网站: matlab.lctu.cn 5. 测量模块组 包括电流测量模块、 电压测量模块、阻抗 测量模块、万用表和 三相电源电流测量模 块等。 2015年6月7日 7

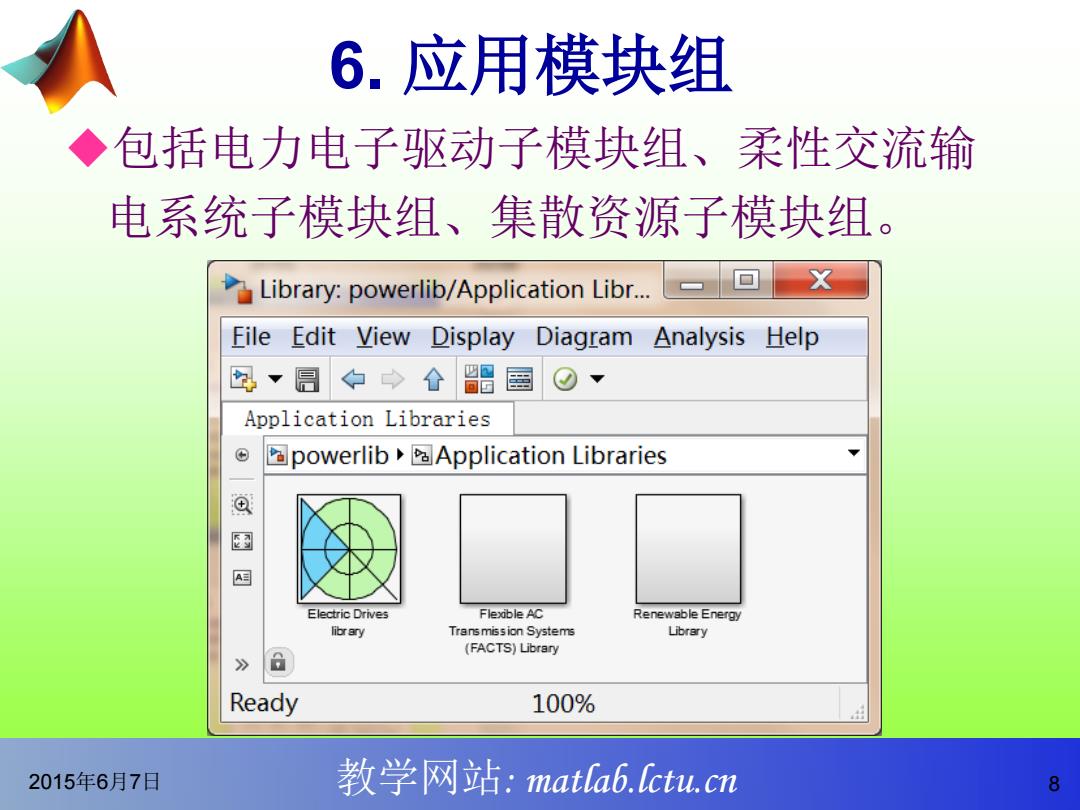

6.应用模块组 ◆包括电力电子驱动子模块组、柔性交流输 电系统子模块组、集散资源子模块组。 Library:powerlib/Application Libr... X File Edit View Display Diagram Analysis Help →合 四回 回回 圃 Application Libraries powerlibApplication Libraries ⑨ 图 Electric Drives Flexible AC Renewable Energy libr ary Trans miss ion Systems Library (FACTS)Library 》 a Ready 100% 2015年6月7日 教学网站：mata6.ctu.cn 8
教学网站: matlab.lctu.cn 6. 应用模块组 包括电力电子驱动子模块组、柔性交流输 电系统子模块组、集散资源子模块组。 2015年6月7日 8
7.附加模块组 ◆包括附加测量子模块组、离散系统附加测 量子模块组、附加控制子模块组、离散系 统控制子模块组、相位子模块组。 2015年6月7日 教学网站：mata6.ctu.cn 9
教学网站: matlab.lctu.cn 7. 附加模块组 包括附加测量子模块组、离散系统附加测 量子模块组、附加控制子模块组、离散系 统控制子模块组、相位子模块组。 2015年6月7日 9
8.用户图形接口界面模块powergui ◆仿真一个电路系统时，将SimPowerSystem模块 与Simulink模块连接，搭建一个电路系统方框图， 将模块powergui)放置于模块图的上方。 ◆对任意包含SimPowerSystem模块的Simulink模 块图进行仿真，模块oowergui都是比不可少的。 ◆如果仿真时系统发现模型中没有模块powergui, 系统会自动将oowergui模块添加到模型中。 2015年6月7日 教学网站：mata6.fctu,cn 10
教学网站: matlab.lctu.cn 8. 用户图形接口界面模块powergui 仿真一个电路系统时，将SimPowerSystem模块 与Simulink模块连接，搭建一个电路系统方框图， 将模块powergui放置于模块图的上方。 对任意包含SimPowerSystem模块的Simulink模 块图进行仿真，模块powergui都是比不可少的。 如果仿真时系统发现模型中没有模块powergui， 系统会自动将powergui模块添加到模型中。 2015年6月7日 10
