三、PLC产品分类 >一体化紧凑型PLC:电源、CPU中央处理系统、I/O接 口都集成在一个机壳内。如西门子$7-200系列。 25314220XA CPU(基本单元) 扩展摸块 2025/1/4 新疆大学电气工程学院 11

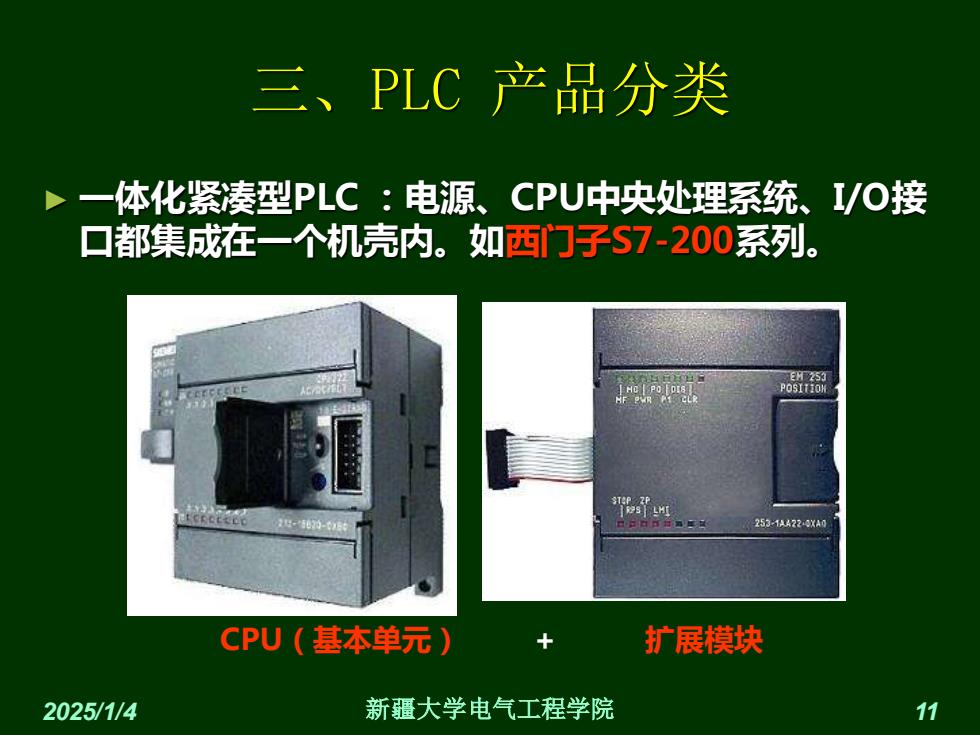

三、PLC 产品分类 ► 一体化紧凑型PLC ：电源、CPU中央处理系统、I/O接 口都集成在一个机壳内。如西门子S7-200系列。 2025/1/4 新疆大学电气工程学院 11 CPU（基本单元） + 扩展模块
三菱FX2N 色t「商TTs, 3l8lore MITSUBISHI FXw16MR 团@图国 2025/1/4 新疆大学电气工程学院 12
2025/1/4 新疆大学电气工程学院 12 三菱FX2N
2) 中型PLC I/0点数在256∞2048点，存储器2~8kB步 3)大型PLC I/0点数在>2048点，存储器>8kB步 2025/1/4 新疆大学电气工程学院 13

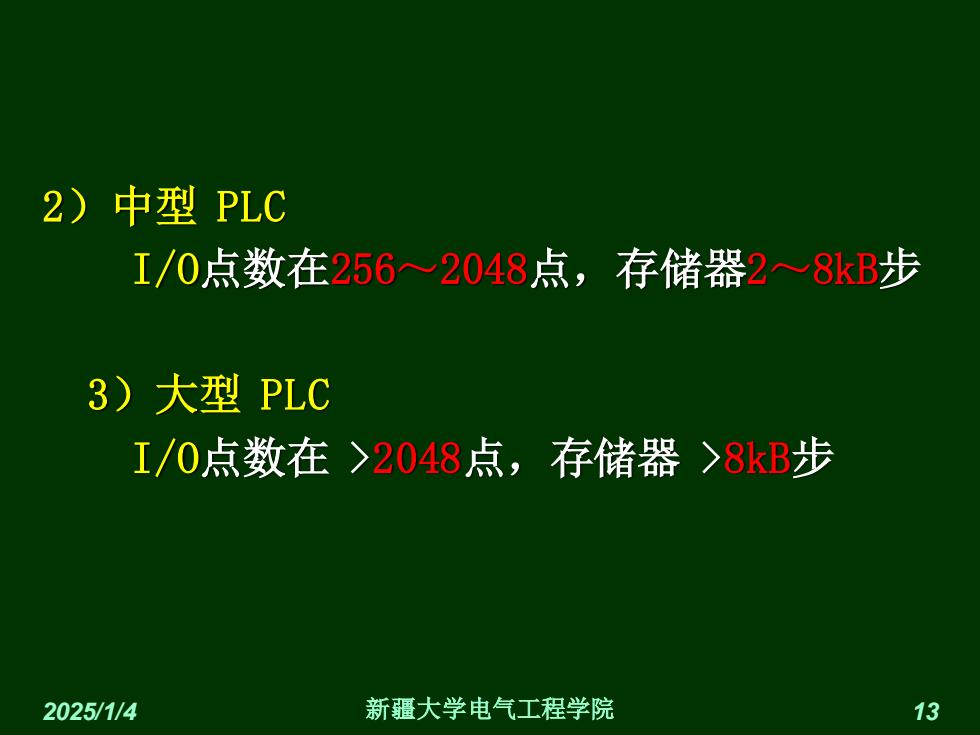

2）中型 PLC I/O点数在256～2048点，存储器2～8kB步 3）大型 PLC I/O点数在 >2048点，存储器 >8kB步 2025/1/4 新疆大学电气工程学院 13
中、大型PLC 标准模块式结构化PLC:各种模块相互独立，并安 装在固定的机架（导轨)上，构成一个完整的PLC 应用系统。如：西门子S7-300、57-400系列。 ↓↓↓↓↓↓ PS CPU M SM: CP: (电源模块) (接口模块)DIDO -点到点 -PROFIBUS -工业以太网 2025/1/4 新疆大学电气工程学院 14

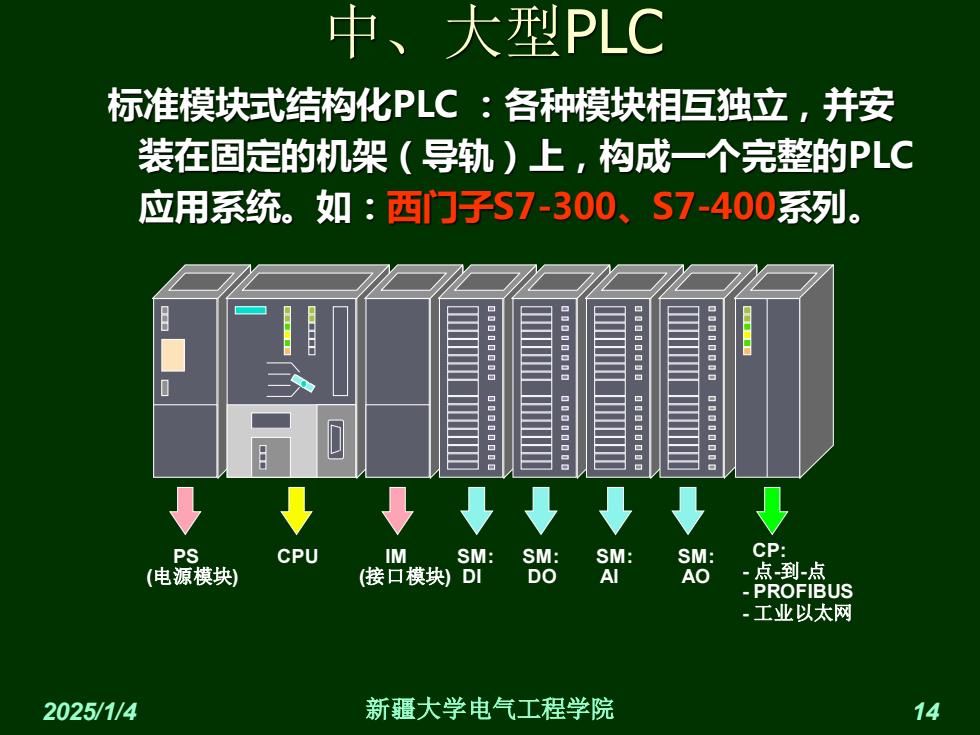

中、大型PLC 2025/1/4 新疆大学电气工程学院 14 标准模块式结构化PLC ：各种模块相互独立，并安 装在固定的机架（导轨）上，构成一个完整的PLC 应用系统。如：西门子S7-300、S7-400系列。 PS (电源模块) CPU IM (接口模块) SM: DI SM: DO SM: AI SM: AO CP: - 点-到-点 - PROFIBUS - 工业以太网
1⊙ .19:3 2025/1/4 新疆大学电气工程学院 15
2025/1/4 新疆大学电气工程学院 15
