2、十字轴万向节轴承的轴向定位 图41浓针轴承轴向定位方式 》酱语益板式b)弹性蓝板式)外卡式》内卡式)瓦盖固定式)颦斜开定位式 1一螺栓2一锁升3一盖板4一万向节叉5一套筒一弹性音故？一袖项座8-外卡不9一内下邺 》
2、十字轴万向节轴承的轴向定位
盖板式与弹性盖板式 工作可靠拆装方便，但零件数目多 有时将盖板换成弹性的，则为弹性盖板，将其点焊于 轴承座底部，装配后对轴承有预紧力，防止高速转动 时的轴向窜动
盖板式与弹性盖板式 • 工作可靠,拆装方便,但零件数目多 • 有时将盖板换成弹性的,则为弹性盖板,将其点焊于 轴承座底部,装配后对轴承有预紧力,防止高速转动 时的轴向窜动

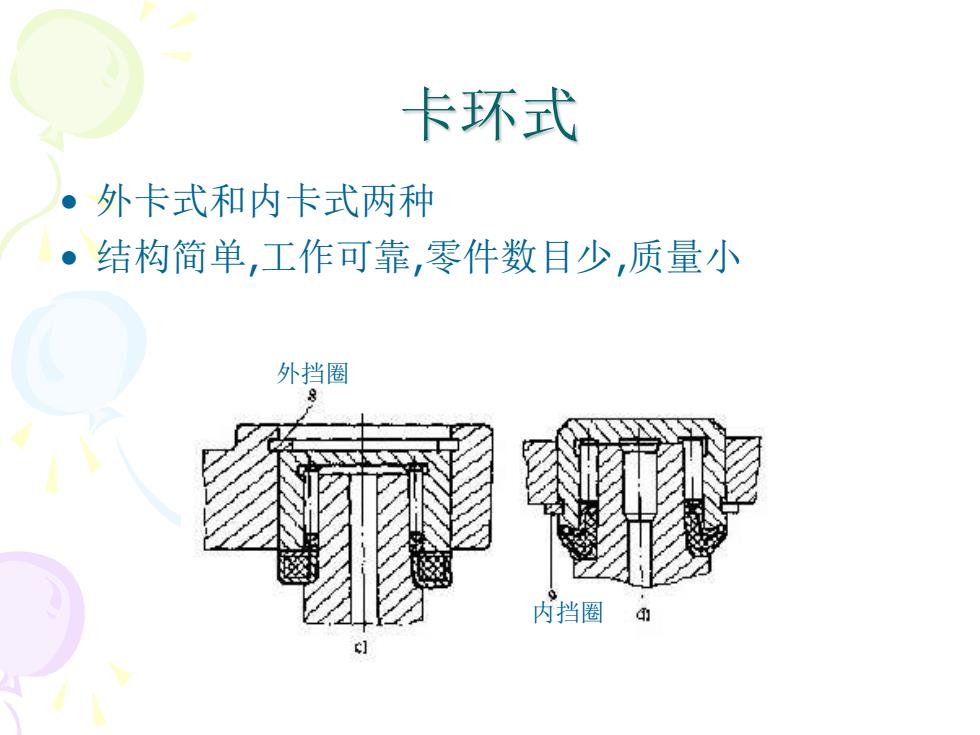

卡环式 外卡式和内卡式两种 。 结构简单，工作可靠，零件数目少，质量小 外挡圈 内挡圈④
卡环式 • 外卡式和内卡式两种 • 结构简单,工作可靠,零件数目少,质量小 内挡圈 外挡圈
瓦盖固定式 万向节叉与十字轴轴 颈配合的圆孔不是一 个整体，而是分成两半， 再用螺钉固定起来， ·这种结构拆装方便、 使用可靠，但是加工工 艺复杂
瓦盖固定式 • 万向节叉与十字轴轴 颈配合的圆孔不是一 个整体,而是分成两半, 再用螺钉固定起来. • 这种结构拆装方便、 使用可靠,但是加工工 艺复杂
塑料环定位结构 。 在轴承碗外圆与万向 节叉的轴承孔中部开 一个环形槽，在动配 合时槽中注满塑料。 ·该结构定位可靠，十 字轴轴向窜动小，但 拆装不方便
塑料环定位结构 • 在轴承碗外圆与万向 节叉的轴承孔中部开 一个环形槽，在动配 合时槽中注满塑料。 • 该结构定位可靠，十 字轴轴向窜动小，但 拆装不方便
