铝合金既具有高强度又保持纯铝的优良特性。铝合金常加入的元素主要有Cu、Mn、Si、Mg、Zn等，此外还有Cr、Ni、Ti、Zr等辅加元素。铝合金型材铝铸件
⚫ 铝合金既具有高强度又保持纯铝的优良特性 。 ⚫ 铝合金常加入的元素主要有Cu、Mn、Si、Mg、Zn 等，此外还有Cr、Ni、Ti、Zr 等辅加元素。 铝合金型材 铝铸件

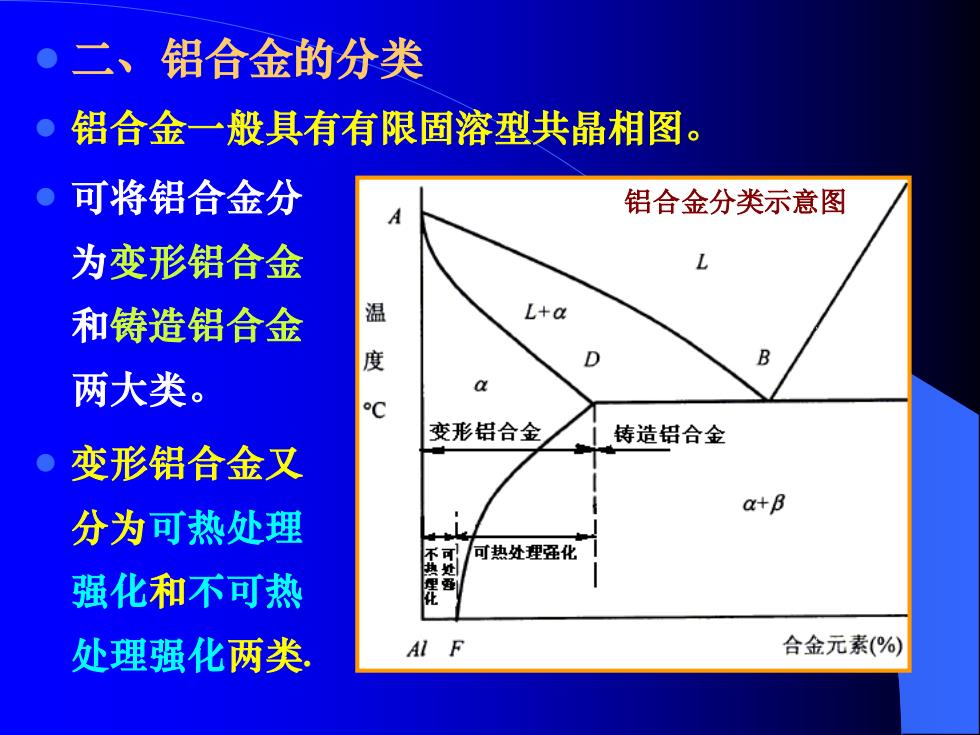

铝合金的分类二、铝合金一般具有有限固溶型共晶相图可将铝合金分铝合金分类示意图为变形铝合金L温L+α和铸造铝合金B度Dα两大类。oC变形铝合金铸造铝合金变形铝合金文α+β分为可热处理可热处理强化如聘理化强化和不可热合金元素(%）AlF处理强化两类
⚫ 可将铝合金分 为变形铝合金 和铸造铝合金 两大类。 ⚫ 变形铝合金又 分为可热处理 强化和不可热 处理强化两类. 铝合金分类示意图 ⚫ 二、铝合金的分类 ⚫ 铝合金一般具有有限固溶型共晶相图

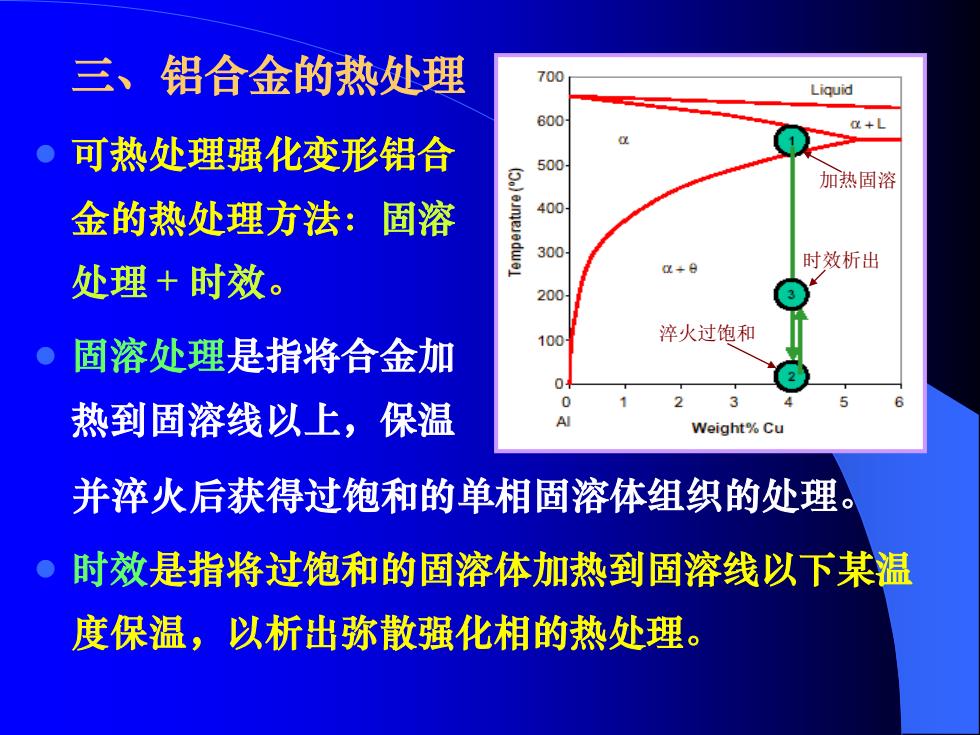

三、铝合金的热处理700Liquid600O+Lo可热处理强化变形铝合500(加热固溶400固溶金的热处理方法：300时效析出α+e处理+时效。200淬火过饱和100固溶处理是指将合金加010235O4热到固溶线以上，保温AIWeight%Cu并萍火后获得过饱和的单相固溶体组织的处理时效是指将过饱和的固溶体加热到固溶线以下某温度保温，以析出弥散强化相的热处理
三、铝合金的热处理 并淬火后获得过饱和的单相固溶体组织的处理。 ⚫ 时效是指将过饱和的固溶体加热到固溶线以下某温 度保温，以析出弥散强化相的热处理。 ⚫ 可热处理强化变形铝合 金的热处理方法：固溶 处理 + 时效。 ⚫ 固溶处理是指将合金加 热到固溶线以上，保温 加热固溶 淬火过饱和 时效析出

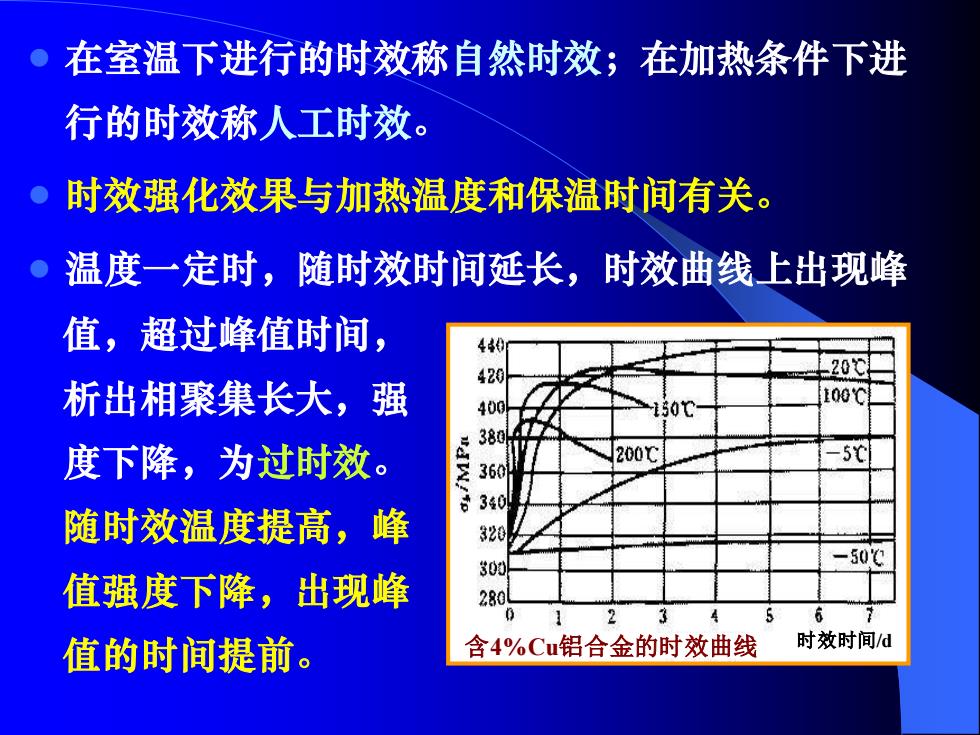

在室温下进行的时效称自然时效；在加热条件下进行的时效称人工时效。时效强化效果与加热温度和保温时间有关温度一定时，随时效时间延长，时效曲线上出现峰值，超过峰值时间，440200420100C析出相聚集长大，强400isor38g-5℃200℃度下降，为过时效360340随时效温度提高，峰320-50℃300值强度下降，出现峰280062513T4时效时间/d含4%Cu铝合金的时效曲线值的时间提前
⚫ 在室温下进行的时效称自然时效；在加热条件下进 行的时效称人工时效。 ⚫ 时效强化效果与加热温度和保温时间有关。 ⚫ 温度一定时，随时效时间延长，时效曲线上出现峰 值，超过峰值时间， 析出相聚集长大，强 度下降，为过时效。 随时效温度提高，峰 值强度下降，出现峰 值的时间提前。 含4%Cu铝合金的时效曲线 时效时间/d

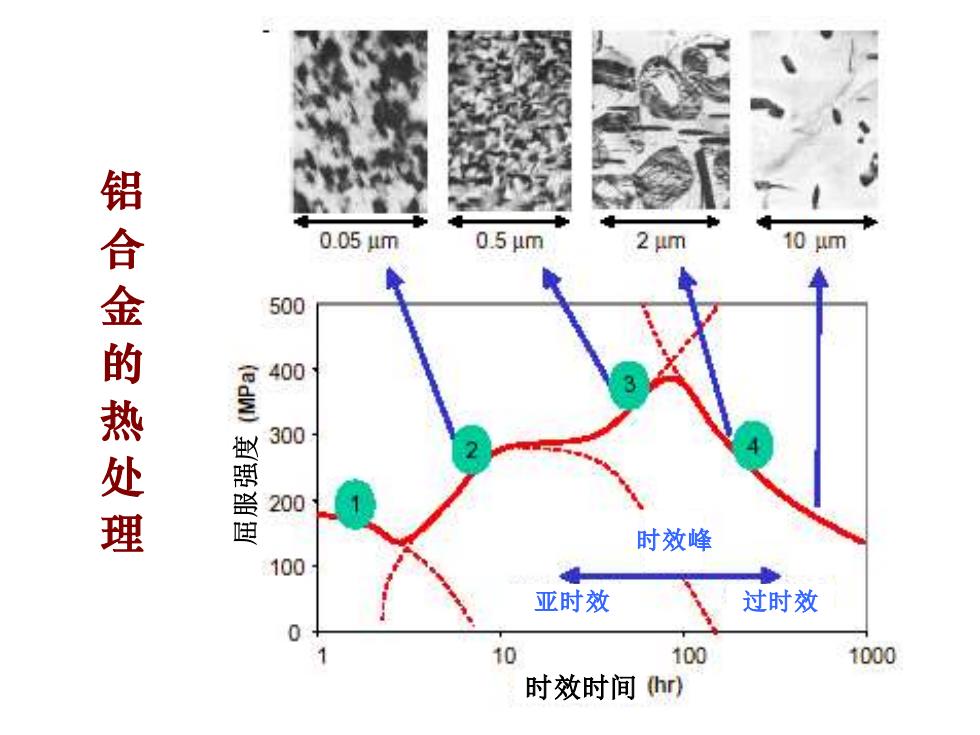

铝合金的热处理0.05m0.5μm2m10.um500400(edw)300200时效峰100亚时效过时效R101001000时效时间(hr)
时效时间 时效峰 亚时效 过时效 铝合金的热处理
