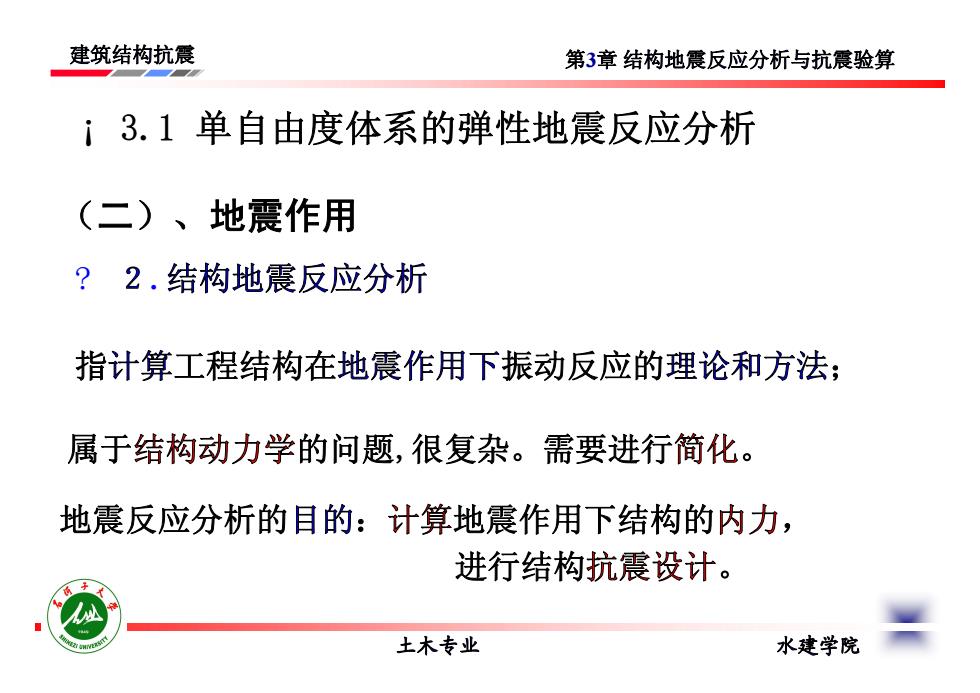

建筑结构抗震 第3章结构地震反应分析与抗震验算 ⅰ3.1单自由度体系的弹性地震反应分析 (二)、地震作用 ?2.结构地震反应分析 指计算工程结构在地震作用下振动反应的理论和方法； 属于结构动力学的问题，很复杂。需要进行简化。 地震反应分析的目的：计算地震作用下结构的内力， 进行结构抗震设计。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第3章 结构地震反应分析与抗震验算 ? ２.结构地震反应分析 地震反应分析的目的：计算地震作用下结构的内力， 进行结构抗震设计。 （二）、地震作用 属于结构动力学的问题,很复杂。需要进行简化。 指计算工程结构在地震作用下振动反应的理论和方法； ¡ 3.1 单自由度体系的弹性地震反应分析
建筑结构抗震 第3章结构地震反应分析与抗震验算 ⅰ3.1单自由度体系的弹性地震反应分析 (二)、地震作用 3.地震作用的简化： 地震作用简化为三个方向： 两个水平方向，一个竖向。 一般分别计算三个方向的 地震作用。 地震作用 [K平地震作用 圣向地震作用 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第3章 结构地震反应分析与抗震验算 地震作用简化为三个方向： 两个水平方向，一个竖向。 3.地震作用的简化： 一般分别计算三个方向的 地震作用。 地震作用 水平地震作用 竖向地震作用 （二）、地震作用 ¡ 3.1 单自由度体系的弹性地震反应分析
建筑结构抗震 第3章结构地震反应分析与抗震验算 ⅰ3.1单自由度体系的弹性地震反应分析 (三)动力计算简图及体系自由度 1.动力计算简图： 描述结构质量的两种方法 ?结构地震反应是地震动 通过结构惯性引起的 ？连续化描述（分布质量） 集中化描述（集中质量) ？结构质 量 工程上 结构质量描述 常用 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第3章 结构地震反应分析与抗震验算 （三）动力计算简图及体系自由度 1.动力计算简图： ? 结构地震反应是地震动 ? 通过结构惯性引起的 ? 结构质 量 ? 结构质量描述 ? 连续化描述（分布质量） 描述结构质量的两种方法 集中化描述（集中质量） 工程上 常用 ¡ 3.1 单自由度体系的弹性地震反应分析
建筑结构抗震 第3章结构地震反应分析与抗震验算 1.结构动力计算简图： ?集中质量法：把结构的全部质量假想地集中到若干质 点，结构杆件本身则看成无重弹性直杆。 采用集中质量方法确定结构计算简图（步骤)： 定出结构质量集中 将区域主要质量集中在质心； 位置（质心) 将次要质量合并到相邻主要质量 的质点上去 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第3章 结构地震反应分析与抗震验算 采用集中质量方法确定结构计算简图（步骤）： 定出结构质量集中 位置（质心） 将区域主要质量集中在质心； 将次要质量合并到相邻主要质量 的质点上去 ? 集中质量法：把结构的全部质量假想地集中到若干质 ? 点，结构杆件本身则看成无重弹性直杆。 1.结构动力计算简图：
建筑结构抗震 第3章结构地震反应分析与抗震验算 集中质量法举例 单质点体系 a、 水塔建筑 双质点体系 b、厂房（大型钢筋混凝土屋面板） 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第3章 结构地震反应分析与抗震验算 集中质量法举例 a、水塔建筑 h 单质点体系 b、厂房（大型钢筋混凝土屋面板） h 双质点体系
