第1章绪论 1.面向连接网络 图1.6给出了面向连接网络的传送原理。 B 32▣ 321 32 32回 32 A 6 4 5 图1.6面向连接网络的传送原理
第1章 绪 论 1. 面向连接网络 图1.6给出了面向连接网络的传送原理。 图1.6 面向连接网络的传送原理 4 3 5 1 6 2 A 3 2 1 3 2 1 3 2 1 3 2 1 3 2 1 C B
第1章绪论 假定A站有三个数据块要送到C站，它首先发送一个“呼叫 清求”消息到节点1，要求到C站的连接。节点1通过路由表确定 将该信息发送到节点2，节点2又决定将该信息发送到节点3，节 点3又决定将该消息发送到节点6，节点6最终将“呼叫请求”消 息投送到C站。如果C站准备接受这些数据块的话，它就发出一 个“呼叫接受”消息到节点6，这个消息通过节点3、2和节点1 送回到A站。现在，A站和C站之间可以经由这条建立的连接（图 中虚线所示)来交换数据块了。此后的每个数据块都经过这个连 接来传送，不再需要选择路由。因此，来自A站的每个数据块， 穿过节点1、2、3、6，而来自C站的每个数据块穿过节点6、3、 2、1。数据传送结束后，由任意一端用一个“清除清求”消息 来终止这连接
第1章 绪 论 假定A站有三个数据块要送到C站，它首先发送一个“呼叫 请求”消息到节点l，要求到C站的连接。节点1通过路由表确定 将该信息发送到节点2，节点2又决定将该信息发送到节点3，节 点3又决定将该消息发送到节点6，节点6最终将“呼叫请求”消 息投送到C站。如果C站准备接受这些数据块的话，它就发出一 个“呼叫接受”消息到节点6，这个消息通过节点3、2和节点1 送回到A站。现在，A站和C站之间可以经由这条建立的连接(图 中虚线所示)来交换数据块了。此后的每个数据块都经过这个连 接来传送，不再需要选择路由。因此，来自A站的每个数据块， 穿过节点1、2、3、6，而来自C站的每个数据块穿过节点6、3、 2、1。数据传送结束后，由任意一端用一个“清除请求”消息 来终止这一连接

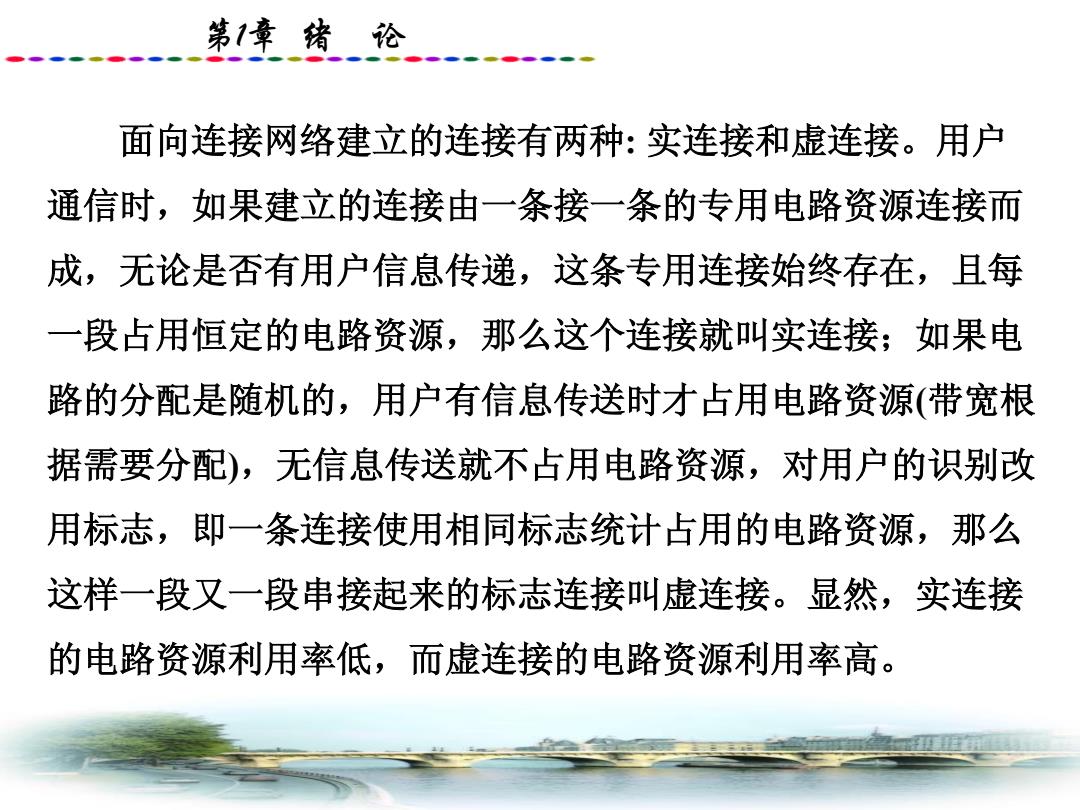

第1章绪论 面向连接网络建立的连接有两种：实连接和虚连接。用户 通信时，如果建立的连接由一条接一条的专用电路资源连接而 成，无论是否有用户信息传递，这条专用连接始终存在，且每 一段占用恒定的电路资源，那么这个连接就叫实连接；如果电 路的分配是随机的，用户有信息传送时才占用电路资源（带宽根 据需要分配)，无信息传送就不占用电路资源，对用户的识别改 用标志，即一条连接使用相同标志统计占用的电路资源，那么 这样一段又一段串接起来的标志连接叫虚连接。显然，实连接 的电路资源利用率低，而虚连接的电路资源利用率高
第1章 绪 论 面向连接网络建立的连接有两种: 实连接和虚连接。用户 通信时，如果建立的连接由一条接一条的专用电路资源连接而 成，无论是否有用户信息传递，这条专用连接始终存在，且每 一段占用恒定的电路资源，那么这个连接就叫实连接；如果电 路的分配是随机的，用户有信息传送时才占用电路资源(带宽根 据需要分配)，无信息传送就不占用电路资源，对用户的识别改 用标志，即一条连接使用相同标志统计占用的电路资源，那么 这样一段又一段串接起来的标志连接叫虚连接。显然，实连接 的电路资源利用率低，而虚连接的电路资源利用率高

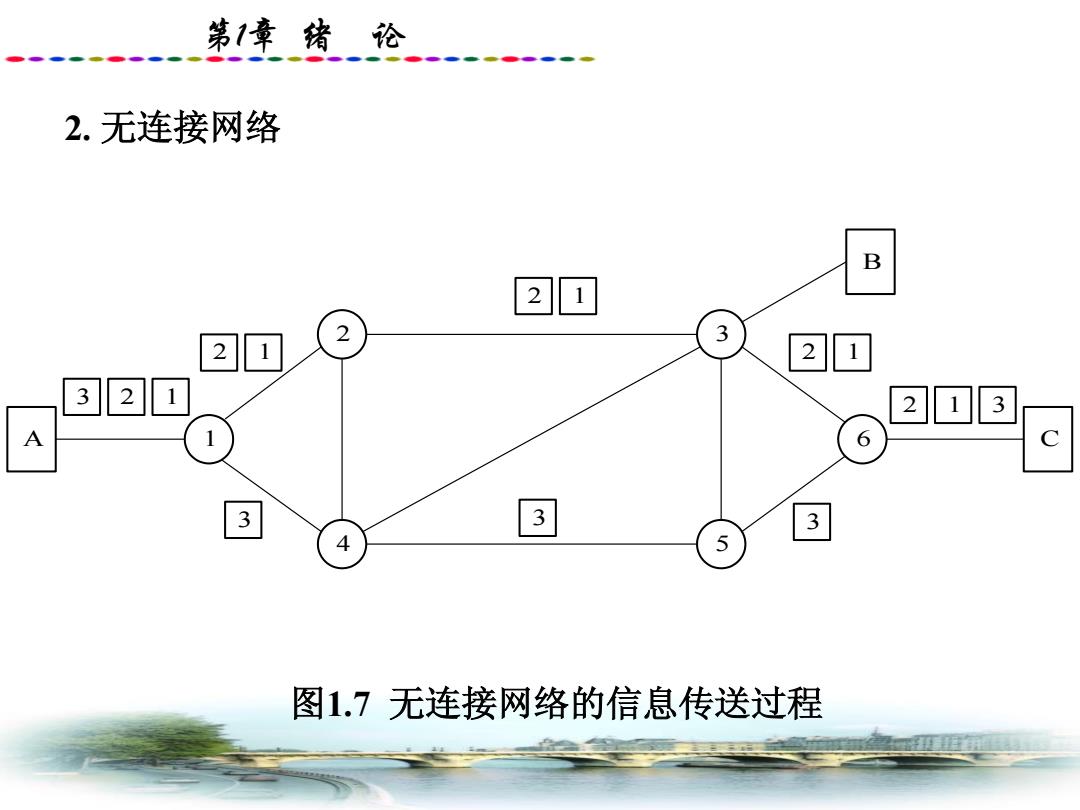

第1章绪论 2.无连接网络 B 2回 2回 2 3 2回 3②1 2▣3 A 6 C 3 3 3 4 5 图1.7无连接网络的信息传送过程
第1章 绪 论 2. 无连接网络 图1.7 无连接网络的信息传送过程 5 2 3 4 3 3 1 1 2 1 3 2 A 6 C B 2 1 2 1 2 1 3 3

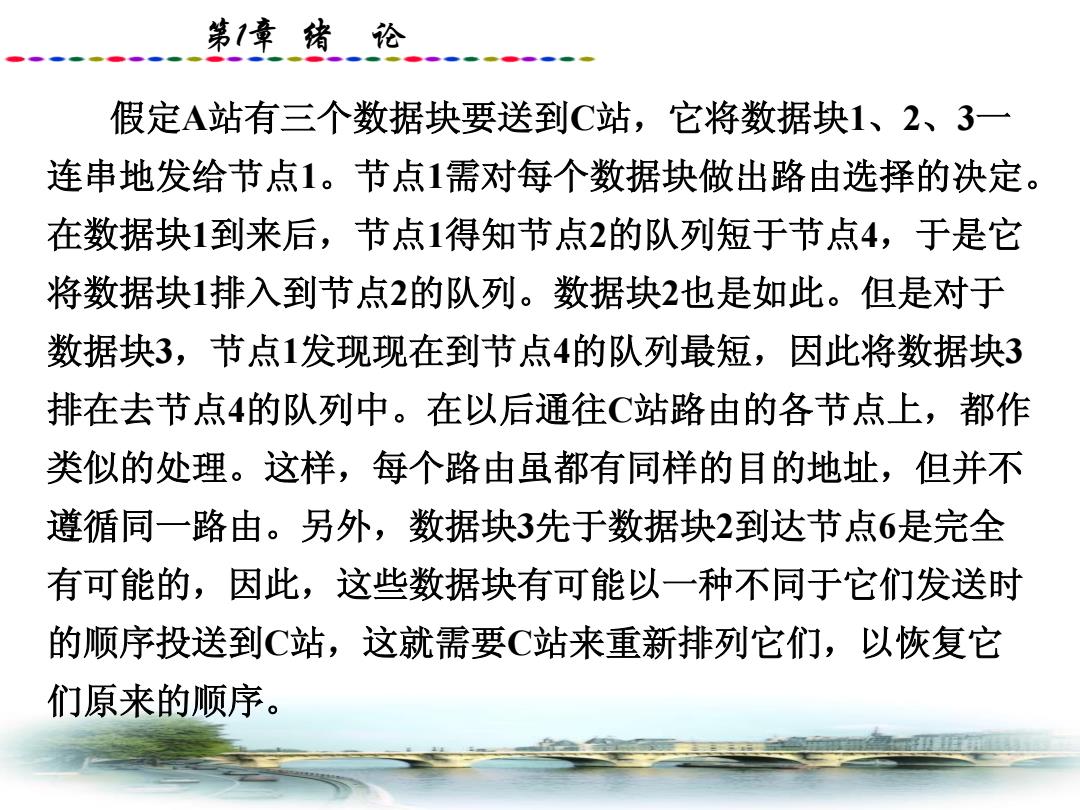

第1章绪论 假定A站有三个数据块要送到C站，它将数据块1、2、3一 连串地发给节点1。节点1需对每个数据块做出路由选择的决定。 在数据块1到来后，节点1得知节点2的队列短于节点4，于是它 将数据块1排入到节点2的队列。数据块2也是如此。但是对于 数据块3，节点1发现现在到节点4的队列最短，因此将数据块3 排在去节点4的队列中。在以后通往C站路由的各节点上，都作 类似的处理。这样，每个路由虽都有同样的目的地址，但并不 遵循同一路由。另外，数据块3先于数据块2到达节点6是完全 有可能的，因此，这些数据块有可能以一种不同于它们发送时 的顺序投送到C站，这就需要C站来重新排列它们，以恢复它 们原来的顺序
第1章 绪 论 假定A站有三个数据块要送到C站，它将数据块1、2、3一 连串地发给节点1。节点1需对每个数据块做出路由选择的决定。 在数据块1到来后，节点1得知节点2的队列短于节点4，于是它 将数据块1排入到节点2的队列。数据块2也是如此。但是对于 数据块3，节点1发现现在到节点4的队列最短，因此将数据块3 排在去节点4的队列中。在以后通往C站路由的各节点上，都作 类似的处理。这样，每个路由虽都有同样的目的地址，但并不 遵循同一路由。另外，数据块3先于数据块2到达节点6是完全 有可能的，因此，这些数据块有可能以一种不同于它们发送时 的顺序投送到C站，这就需要C站来重新排列它们，以恢复它 们原来的顺序
