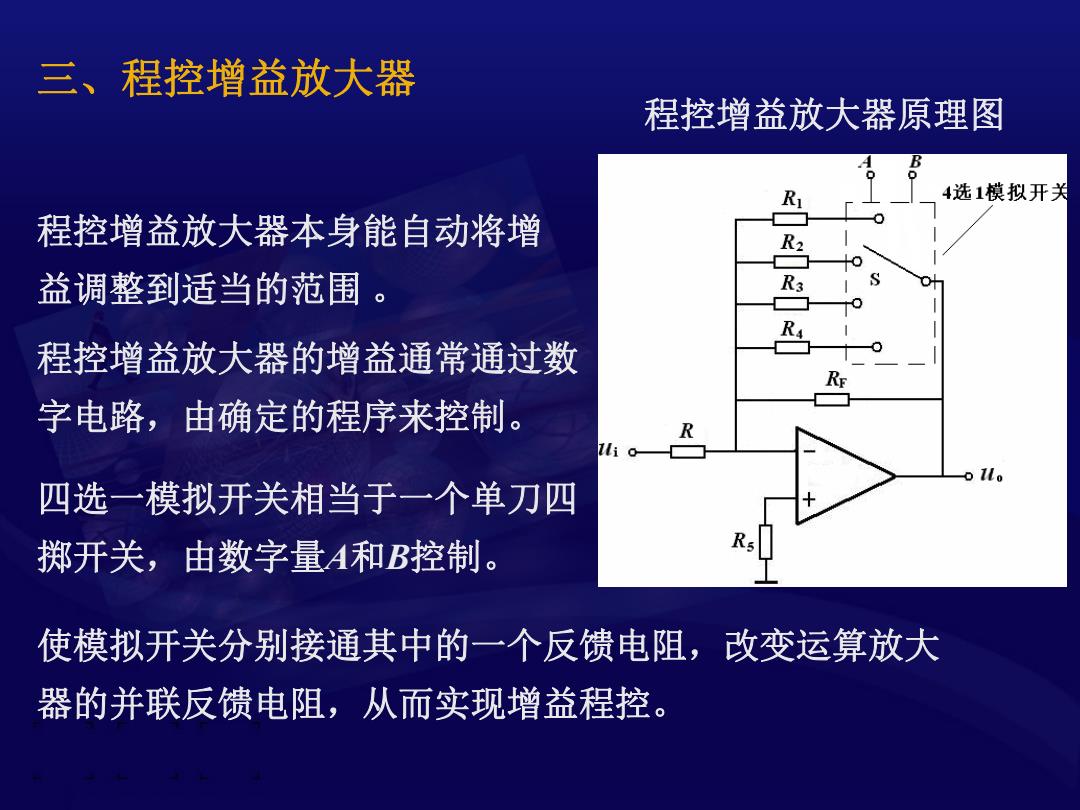

三、程控增益放大器 程控增益放大器原理图 4选1模拟开关 程控增益放大器本身能自动将增 益调整到适当的范围 程控增益放大器的增益通常通过数 字电路，由确定的程序来控制。 0 01 四选一模拟开关相当于一个单刀四 掷开关，由数字量A和B控制。 使模拟开关分别接通其中的一个反馈电阻，改变运算放大 器的并联反馈电阻，从而实现增益程控
三、程控增益放大器 程控增益放大器本身能自动将增 益调整到适当的范围 。 程控增益放大器的增益通常通过数 字电路，由确定的程序来控制。 程控增益放大器原理图 使模拟开关分别接通其中的一个反馈电阻，改变运算放大 器的并联反馈电阻，从而实现增益程控。 四选一模拟开关相当于一个单刀四 掷开关，由数字量A和B控制
§73有源滤波器 概述 二、低通有源滤波器 三、高通有源滤波器 四、带通和带阻有源滤波器

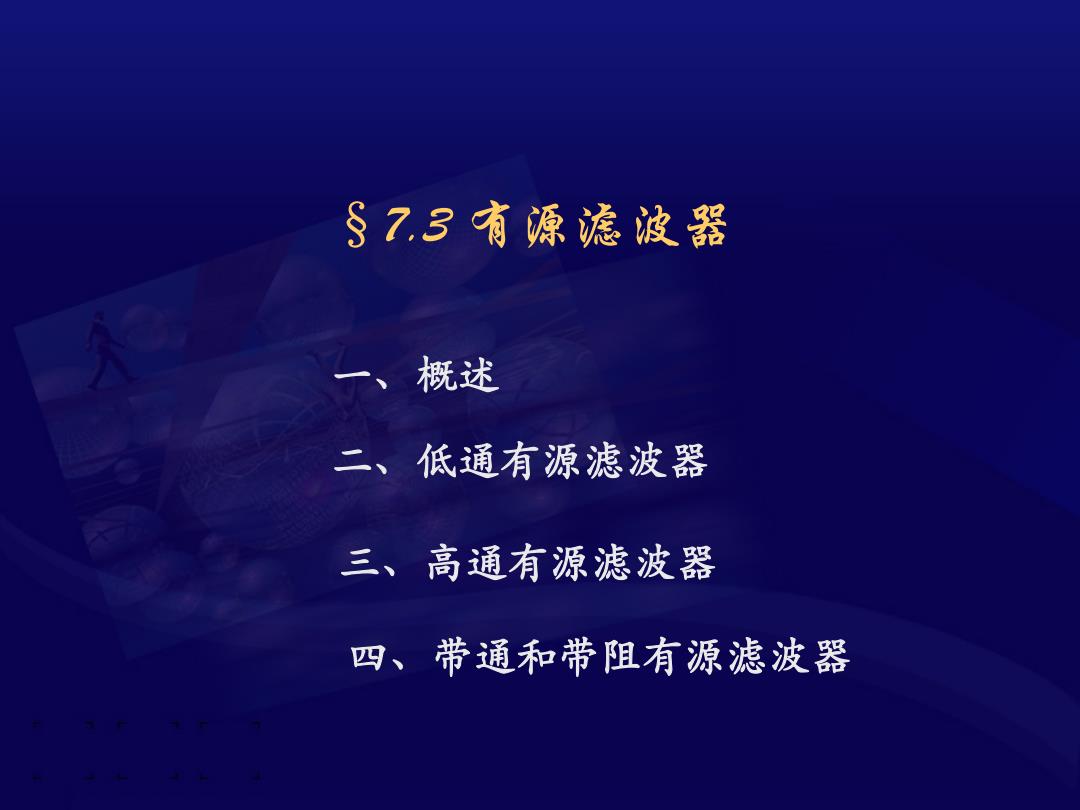

§7.3 有源滤波器 一、概述 二、低通有源滤波器 三、高通有源滤波器 四、带通和带阻有源滤波器

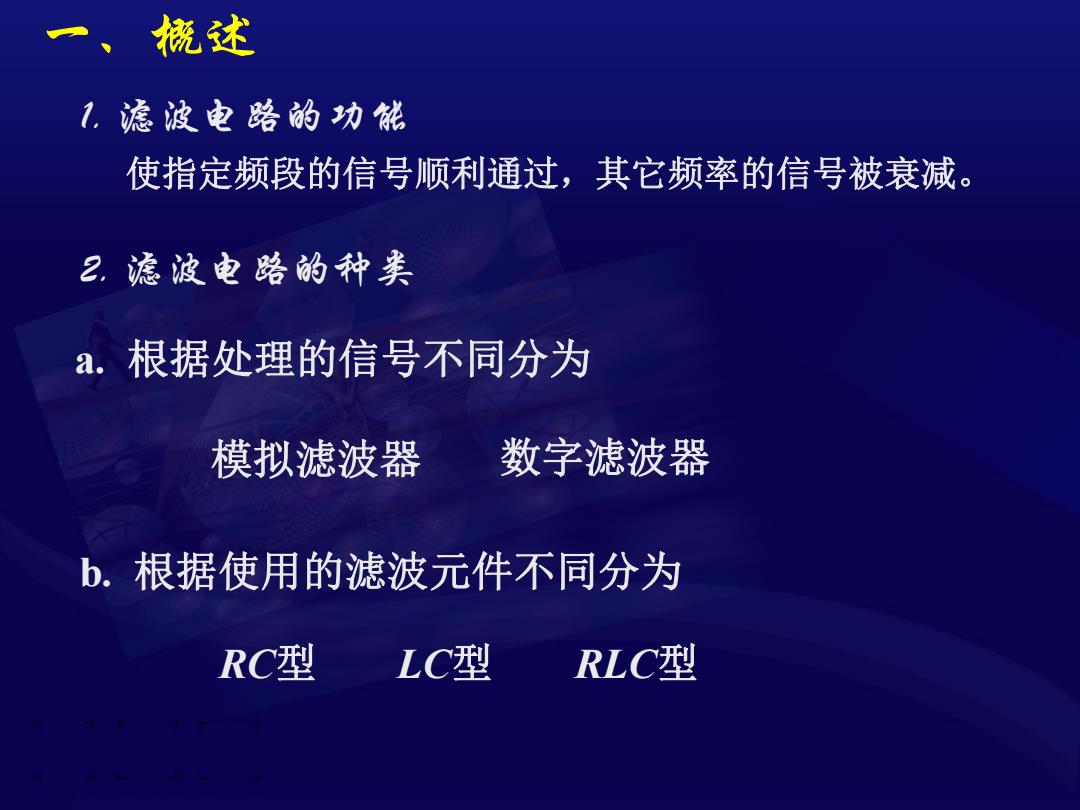

一、概述 1.滤波电路的功能 使指定频段的信号顺利通过，其它频率的信号被衰减。 2.滤波电路的种类 a.根据处理的信号不同分为 模拟滤波器 数字滤波器 b.根据使用的滤波元件不同分为 RC型 LC型 RLC型
1. 滤波电路的功能 使指定频段的信号顺利通过，其它频率的信号被衰减。 2. 滤波电路的种类 一 、概述 a. 根据处理的信号不同分为 b. 根据使用的滤波元件不同分为 模拟滤波器 数字滤波器 RC型 LC型 RLC型
c.根据工作频率不同分为 低通滤波器 高通滤波器 带通滤波器 带阻滤波器 全通滤波器 d.根据滤波器的阶数分 阶滤波器 二阶滤波器 高阶滤波器 滤器的阶数越高，性能越好。 e.根据采用的元器件不同分 无源滤波器 有源滤波器
c. 根据工作频率不同分为 低通滤波器 高通滤波器 带通滤波器 带阻滤波器 全通滤波器 d. 根据滤波器的阶数分 一阶滤波器 二阶滤波器 高阶滤波器 e. 根据采用的元器件不同分 无源滤波器 有源滤波器 滤器的阶数越高，性能越好

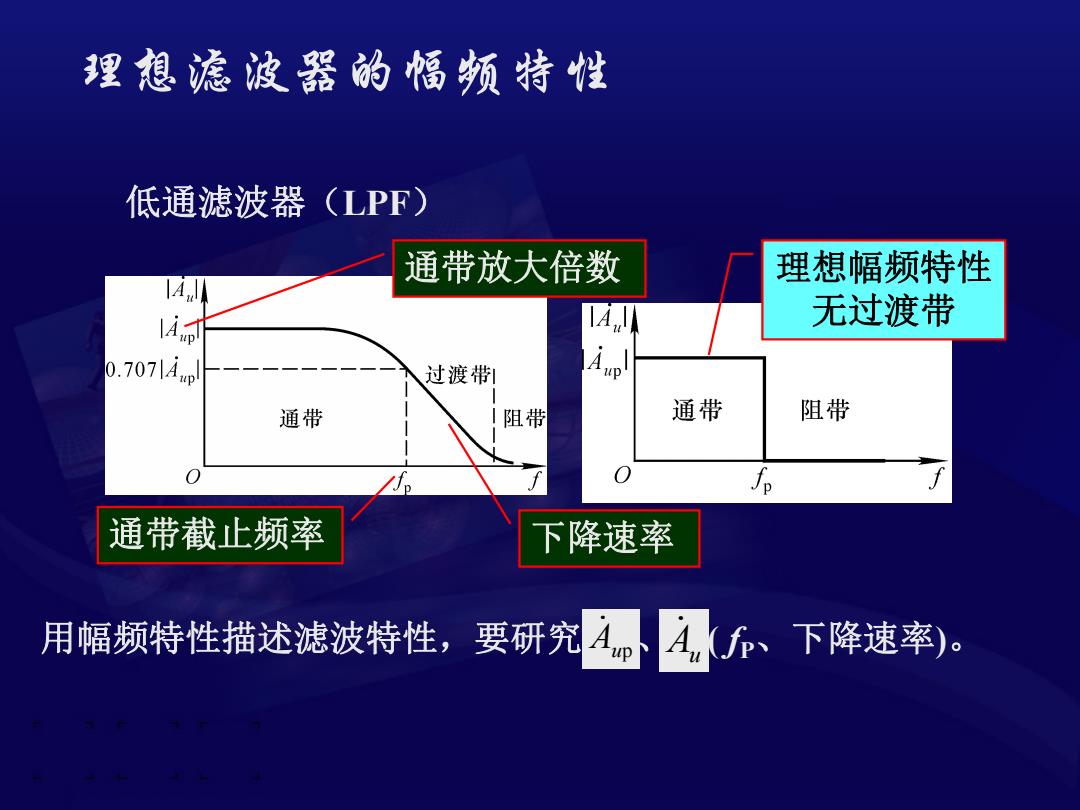

理想滤波器的幅频特性 低通滤波器 (LPF) 通带放大倍数 理想幅频特性 L.g 无过渡带 0.7071Apl 过渡带削 通带 阻带 通带 阻带 本 通带截止频率 下降速率 用幅频特性描述滤波特性， 要研究4mA、下降速率)
低通滤波器（LPF） 通带放大倍数 通带截止频率 下降速率 理想幅频特性 无过渡带 用幅频特性描述滤波特性，要研究 、 ( f A up A u P、下降速率)。 理想滤波器的幅频特性
