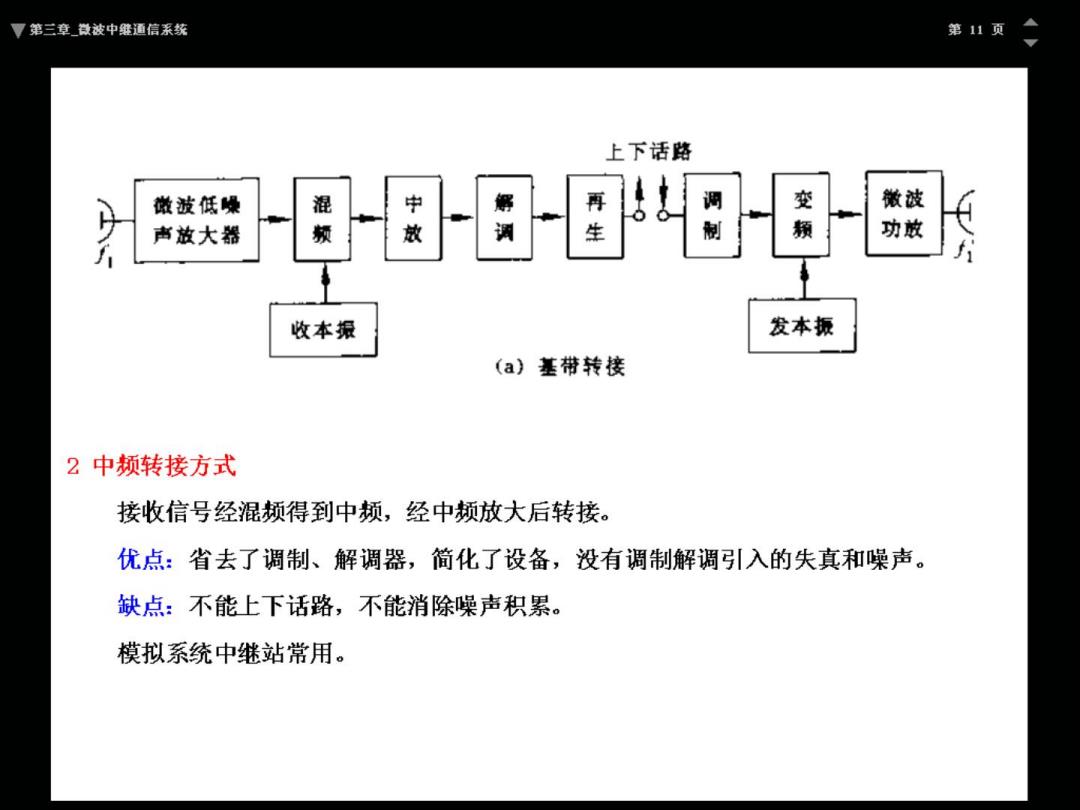

厚第三章微被中雞通信系统 第11页 上下话路 做波低噪 混 中 解 调 变 徽被 声放大器 放 调 生 制 频 功效 收本振 发本振 (a)基带转接 2中频转接方式 接收信号经混频得到中频，经中频放大后转接。 优点：省去了调制、解调器，简化了设备，没有调制解调引入的失真和噪声。 缺点：不能上下话路，不能消除噪声积累。 模拟系统中继站常用

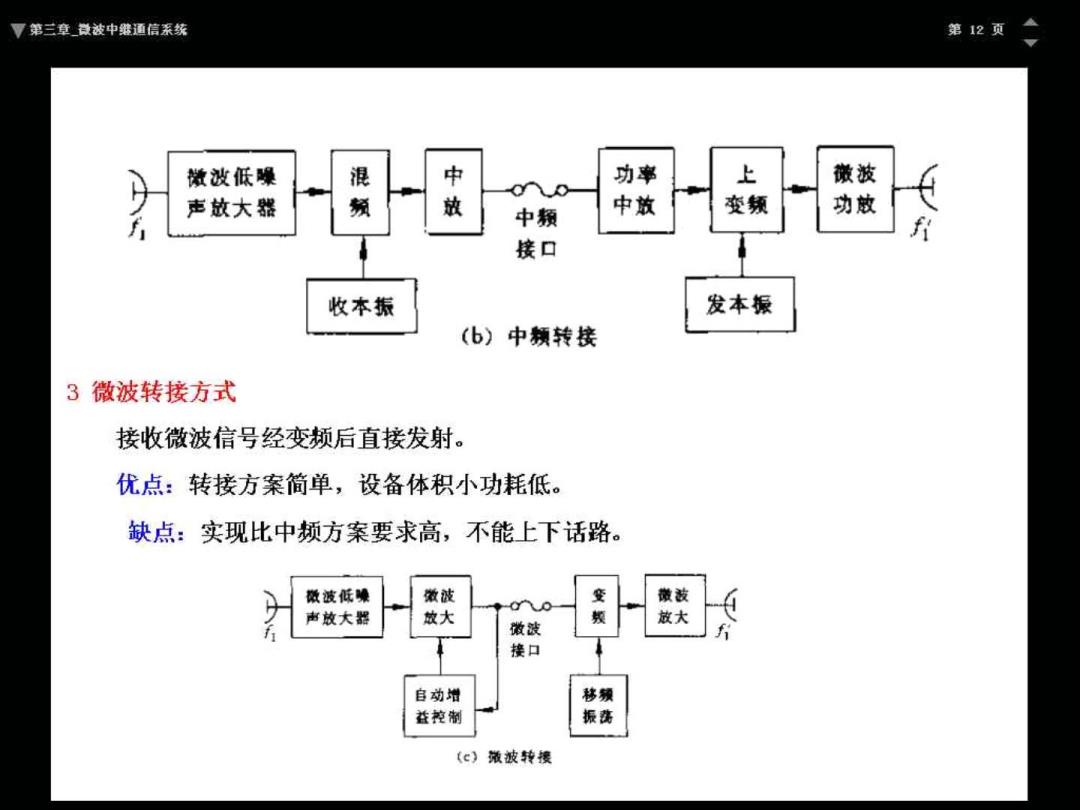

胃第三章数被中继通信系统 第12页 微波低噪 中 功率 上 微波 声放大器 频 放 中频 中效 变频 功效 行 接口 收本振 发本振 (b)中频转接 3微波转接方式 接收微波信号经变频后直接发射。 优点：转接方案简单，设备体积小功耗低。 缺点：实现比中频方案要求高，不能上下话路。 微波低嵊 微波 变 微莜 声放大器 放大 放大 微波 接口 自动增 移须 益控制 振荡 (c)液波转搜
第三章微被中继通信系统 第13页 4 微波直放转接方式 以微波宽带低噪声放大器、微波宽带线性功率放大和微波分路滤波器等器件为基础， 进行有源、双向、无频率变换的傲波信号直接放大，适用于模拟微波中继通信和 数字微波中继通信。 优点：结构简单，体积小，功耗低，可靠性高，不需要基础建设。 缺点：转信和收信同频，容易产生相互干扰。需增益高、方向性强、旁瓣低、前背比 高的天线，或加大天线之间的垂直间距。 5无源转接方式 利用金属反射板改变微波波束的方向。 优点：维护简单，主要用于克服山河等地形障碍。 缺点：反射板的抗风能力要求很高，造价很高
