胃第三章数被中继通信系统 第6页 微波中继通信系统设备连接方框图： 做波 微被 波 微波 终端站 中继站 分路站 分路站 中维蛄 终端站 数字 数字分路 数字分路 数字 终端站 终嫩站 终端站 终端站 交换机 数字 交换机 交换机 交换机 终端站 用 户 微 用 户 用 户 用 户 绕 端 终站 终端 端 终 微 波 微波 数字 交换机 用 户 中继站 终增站 终嫩站 终 图3-3薇波中继通信系统没备连接方框图

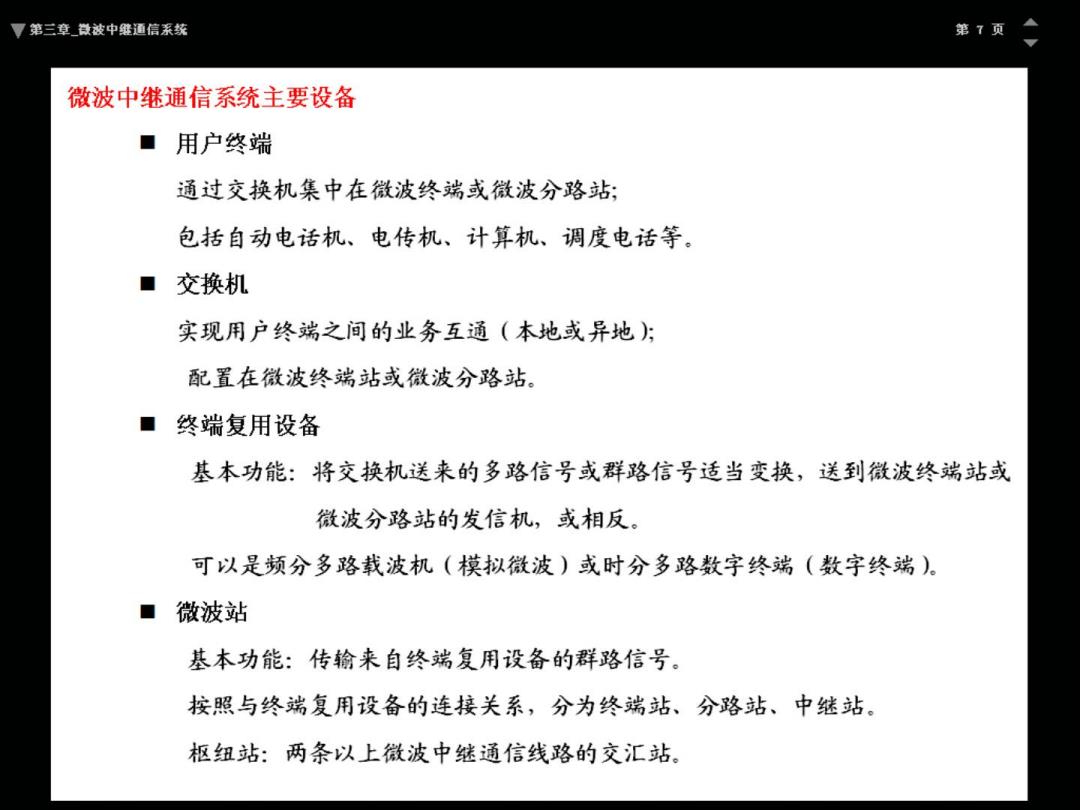

厚第三章微被中继通信系统 第7页 微波中继通信系统主要设备 ■用户终端 通过交换机集中在微波终端或微波分路站： 包括自动电话机、电传机、计算机、调度电话等。 ■交换机 实现用户终端之间的业务互通（本地或异地 配置在微波终端站或微波分路站。 ■终端复用设备 基本功能：将交换机送来的多路信号或群路信号适当变换，送到微波终端站或 微波分路站的发信机，或相反。 可以是频分多路载波机（模拟微波）或时分多路数字终端（数字终端）。 ■ 微波站 基本功能：传输来自终端复用设备的群路信号。 按照与终端复用设备的连接关系，分为终端站、分路站、中继站。 枢纽站：两条以上微波中继通信线路的交汇站
厚第三章数被中继通信系统 第8页 微波分路站和枢纽站统称为主站。 下图是微波终端站和微波中继站示意图。 载被机 激被机 微波机 徽波机 用 户收 收发 户 发 发收 收发 发收 图3-4微波终端站结构示意图 图3-5微波中继站结构示意图
厚第三章数被中雞通信系统 第9页 分波道 并波道 并波道 分波道 滤波器 滤波器 速波器 滤波器 激波机(I) 微波机(V) 分路机 微波机(I) 薇波机(V) 发A发B 收 发 发 发 收 发 收 牧 B 倒换 倒换 开关 开关 图3-6微波主站单向机系统连接示意图
厚第三章数被中继通信系统 第10页 3.3微波中间站的转接方式 按照收发信机转接信号时的接口频带划分。 主要分三种：基带转接方式、中频转接方式、微波转接方式。 此外还有：撒波直放转接方式、无源转接方式。 1基带转接方式 中间站把接收信号解调为基带信号，然后再调制到另一个载频的微波上。 模拟微波中继通信系统的基带转接称为群频转接，中间站数目的增加会使失真和噪声 积累： 数字微波中继通信系统的基带转接称为再生转接，可消除噪声积累。 优点： 可直接上下话路，微波分路站和枢纽站必须采用。 缺点：复杂
