n H H

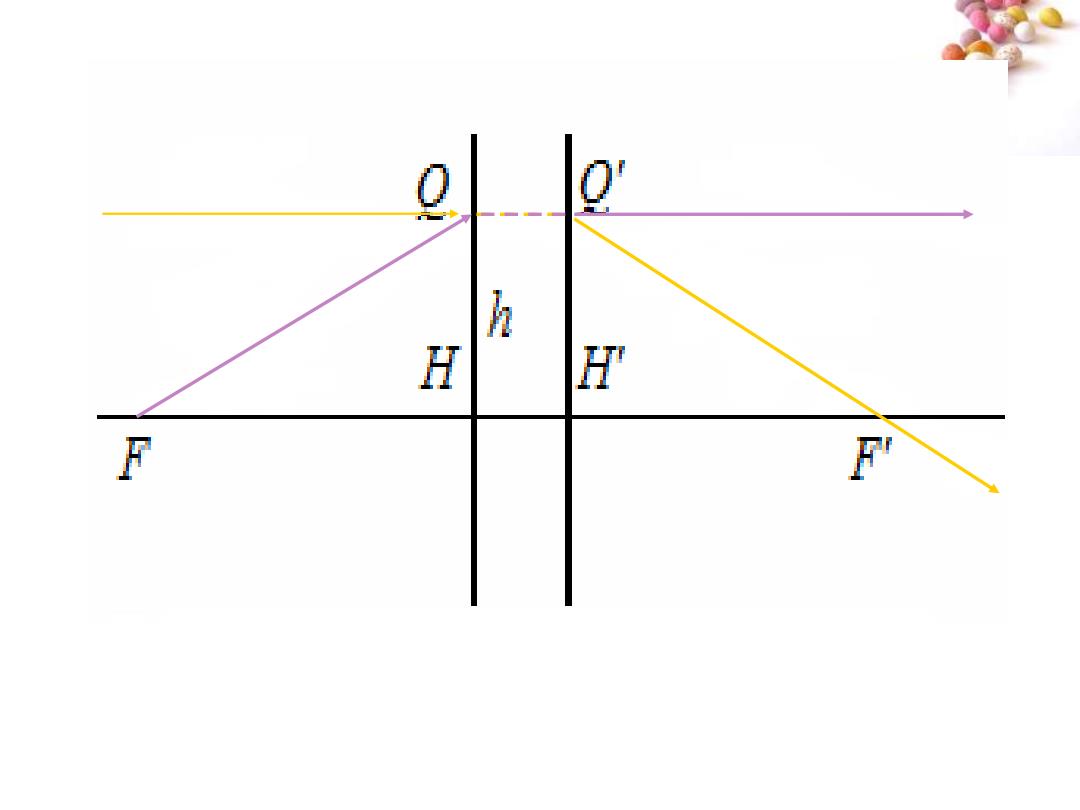

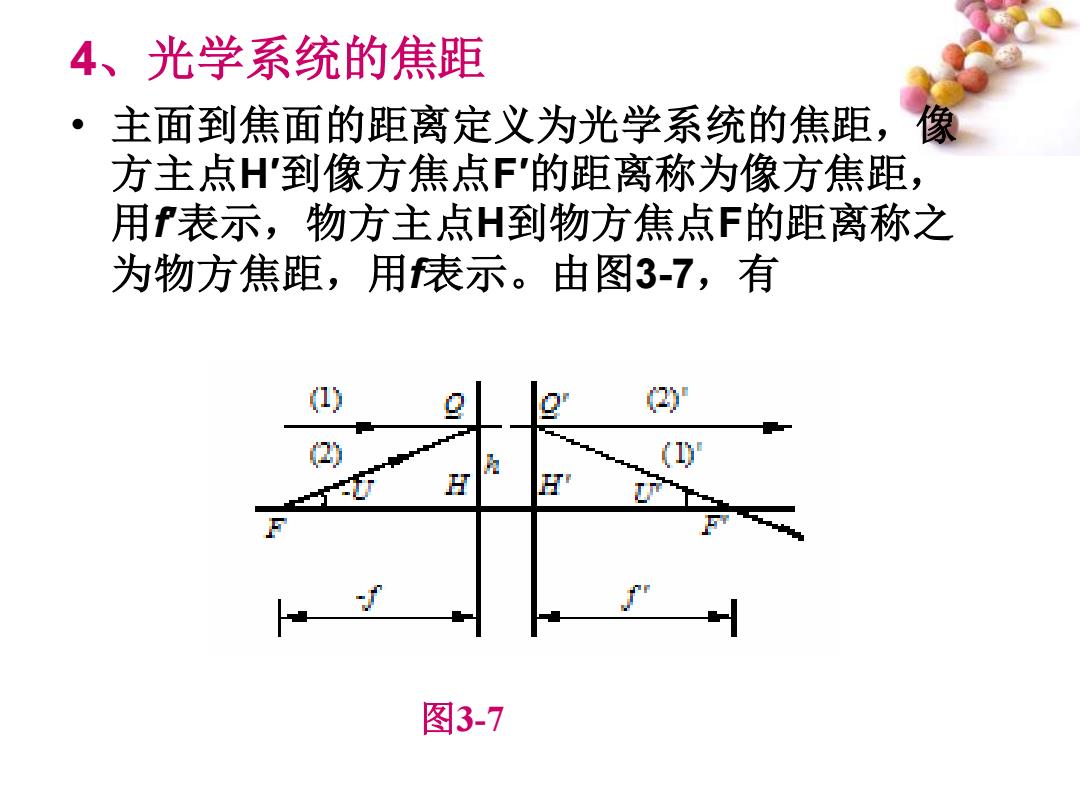

4、光学系统的焦距 ·主面到焦面的距离定义为光学系统的焦距，像 方主点H到像方焦点F的距离称为像方焦距， 用f表示，物方主点H到物方焦点F的距离称之 为物方焦距，用表示。由图3-7，有 1) 20 2 (1D H 图3-7
4、光学系统的焦距 • 主面到焦面的距离定义为光学系统的焦距，像 方主点H′到像方焦点F′的距离称为像方焦距， 用f′表示，物方主点H到物方焦点F的距离称之 为物方焦距，用f表示。由图3-7，有 图3-7

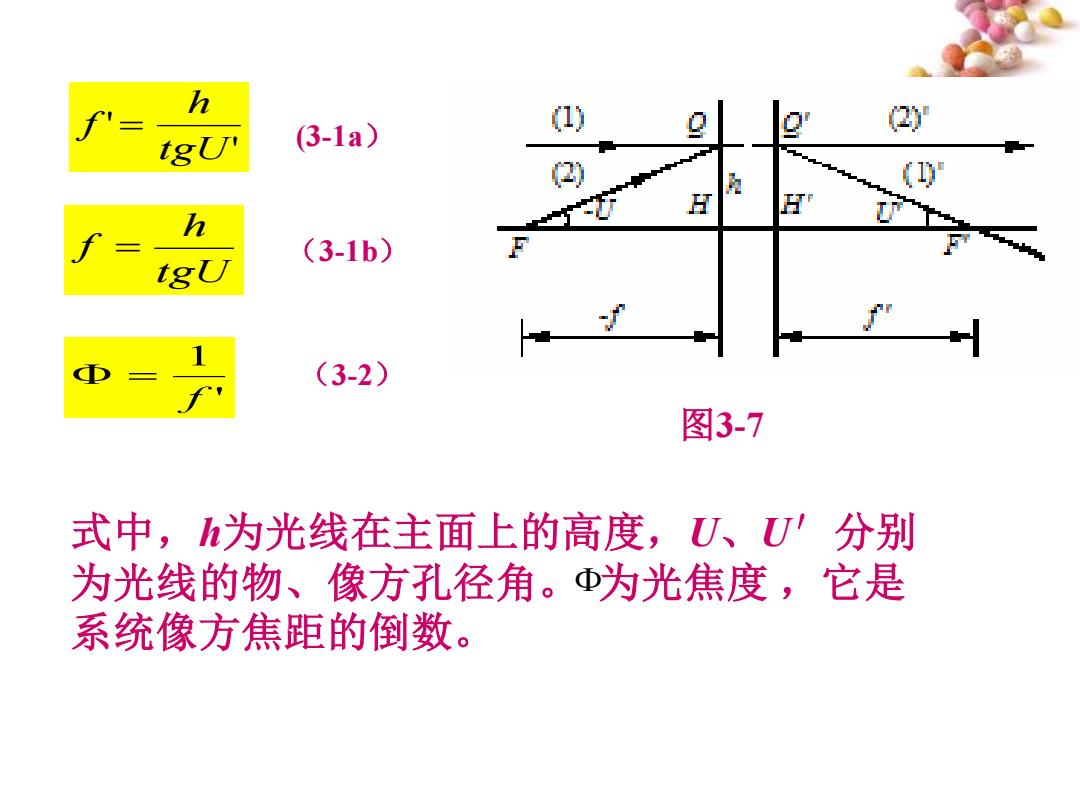

tgU (3-1a) H H (3-1b) (3-2) 图3-7 式中，h为光线在主面上的高度，U、U'分别 为光线的物、像方孔径角。为光焦度，它是 系统像方焦距的倒数
' ' tgU h f = (3-1a） tgU h f = （3-1b） ' 1 f = （3-2） 式中，h为光线在主面上的高度，U、U′分别 为光线的物、像方孔径角。 为光焦度 ，它是 系统像方焦距的倒数。 图3-7
5、理像光组的节点 ·角放大率为+1的一对共轭点，称之为节点，用 J、J表示。 ·如果一条光线通过物方节点J入射，则其共轭 光线必通过像方节点J',且与入射光线平行。 当系统物像方位于同一介质中时，节点与主点 分别在物像方重合。 M
5、理像光组的节点 • 角放大率为+1的一对共轭点，称之为节点，用 J、J′表示。 • 如果一条光线通过物方节点J入射，则其共轭 光线必通过像方节点J′，且与入射光线平行。 当系统物像方位于同一介质中时，节点与主点 分别在物像方重合。 Q J J′ F′ H H′ A M M′ F1′ Q′ A′

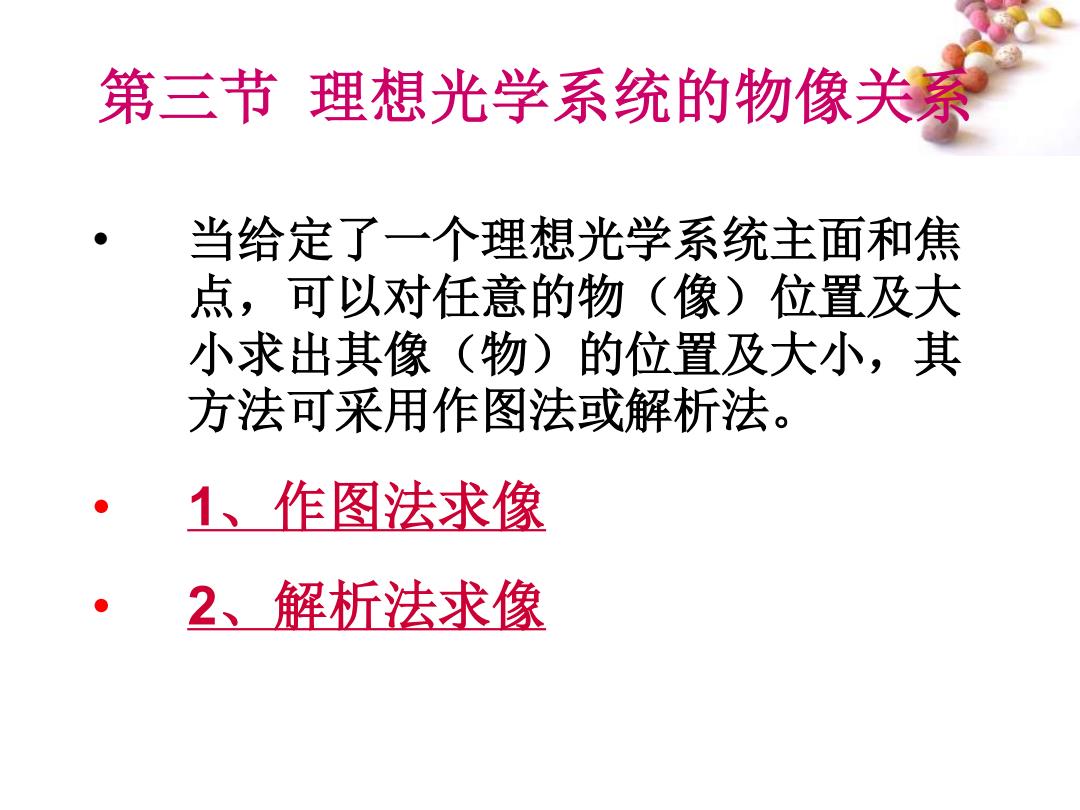

第三节理想光学系统的物像关索 当给定了一个理想光学系统主面和焦 点，可以对任意的物（像）位置及大 小求出其像（物)的位置及大小，其 方法可采用作图法或解析法。 1、作图法求像 2、解析法求像
• 当给定了一个理想光学系统主面和焦 点，可以对任意的物（像）位置及大 小求出其像（物）的位置及大小，其 方法可采用作图法或解析法。 • 1、作图法求像 • 2、解析法求像 第三节 理想光学系统的物像关系
