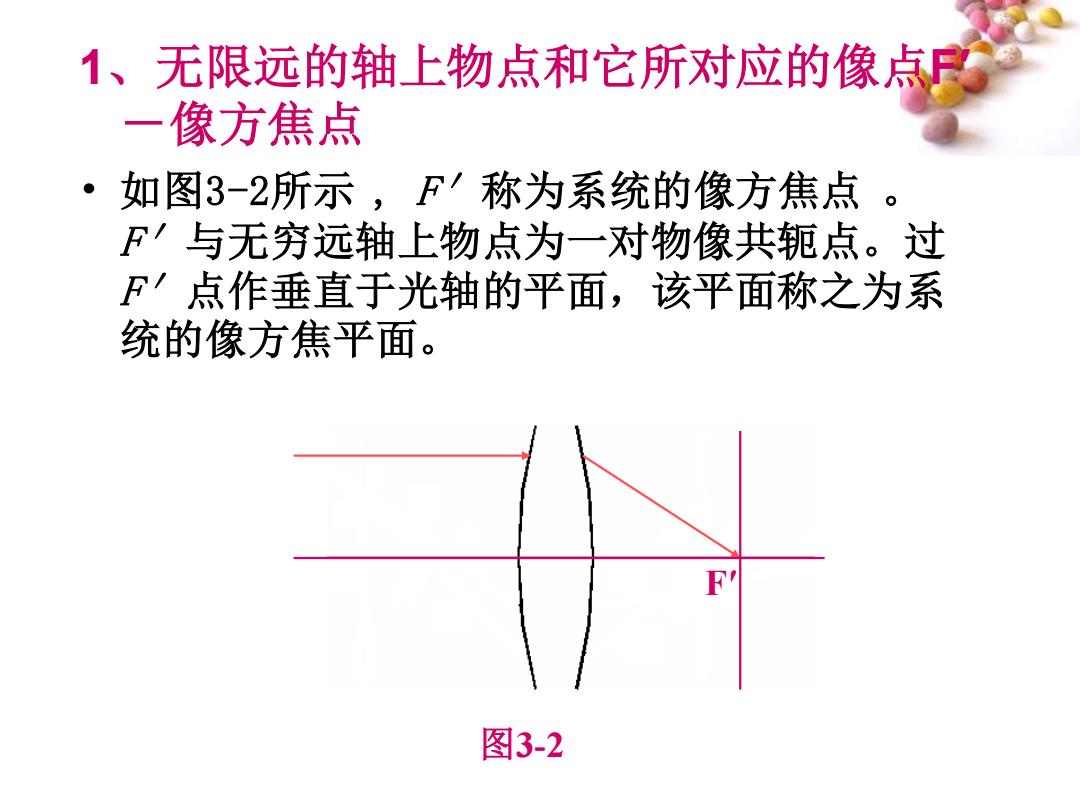

1、无限远的轴上物点和它所对应的像点 一像方焦点 ·如图3-2所示，F′称为系统的像方焦点 。 F′与无穷远轴上物点为一对物像共轭点。过 F′点作垂直于光轴的平面，该平面称之为系 统的像方焦平面。 图3-2
1、无限远的轴上物点和它所对应的像点F′ －像方焦点 • 如图3-2所示 , F′称为系统的像方焦点 。 F′与无穷远轴上物点为一对物像共轭点。过 F′点作垂直于光轴的平面，该平面称之为系 统的像方焦平面。 F′ 图3-2
·像方焦点和像方焦平面具有以下性质： ● 1.任意一条平行于光轴的物方入射光线，右 像方一定通过像方焦点F'。 ·2.与光轴成一定夹角的斜入射平行光束，在 像方会聚于像方焦平面上的一个轴外点。轴外 点的位置与斜平行光的角度相对应
• 像方焦点和像方焦平面具有以下性质： • 1．任意一条平行于光轴的物方入射光线，在 像方一定通过像方焦点F′。 • 2．与光轴成一定夹角的斜入射平行光束，在 像方会聚于像方焦平面上的一个轴外点。轴外 点的位置与斜平行光的角度相对应。 F′ F′ A′

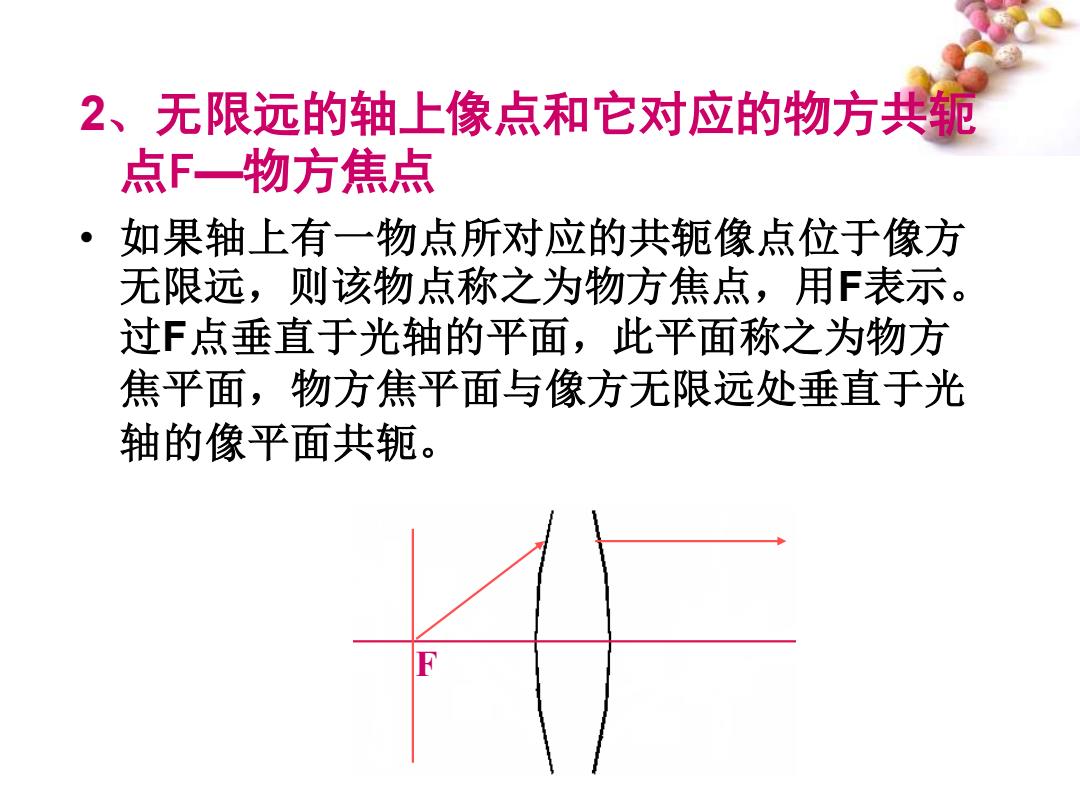

2、无限远的轴上像点和它对应的物方共轭 点F物方焦点 如果轴上有一物点所对应的共轭像点位于像方 无限远，则该物点称之为物方焦点，用F表示。 过F点垂直于光轴的平面，此平面称之为物方 焦平面，物方焦平面与像方无限远处垂直于光 轴的像平面共轭
2、无限远的轴上像点和它对应的物方共轭 点F—物方焦点 • 如果轴上有一物点所对应的共轭像点位于像方 无限远，则该物点称之为物方焦点，用F表示。 过F点垂直于光轴的平面，此平面称之为物方 焦平面，物方焦平面与像方无限远处垂直于光 轴的像平面共轭。 F
。9 物方焦点和物方焦平面具有以下性质： 1.从F点发出的光线经过光学系统后将平行于 光轴出射，交于无限远的轴上点，即F与像方 无限远的轴上点共轭； ● 2.物方焦平面上的轴外一点A发出的光束经过 光学系统后将以与光轴成某一夹角的斜平行光 束出射，交于无限远的轴外点。物方焦面上点 的位置与出射斜平行光束的角度一一对应
F • 物方焦点和物方焦平面具有以下性质： • 1．从F点发出的光线经过光学系统后将平行于 光轴出射，交于无限远的轴上点，即F与像方 无限远的轴上点共轭； • 2．物方焦平面上的轴外一点A发出的光束经过 光学系统后将以与光轴成某一夹角的斜平行光 束出射，交于无限远的轴外点。物方焦面上点 的位置与出射斜平行光束的角度一一对应。 A F

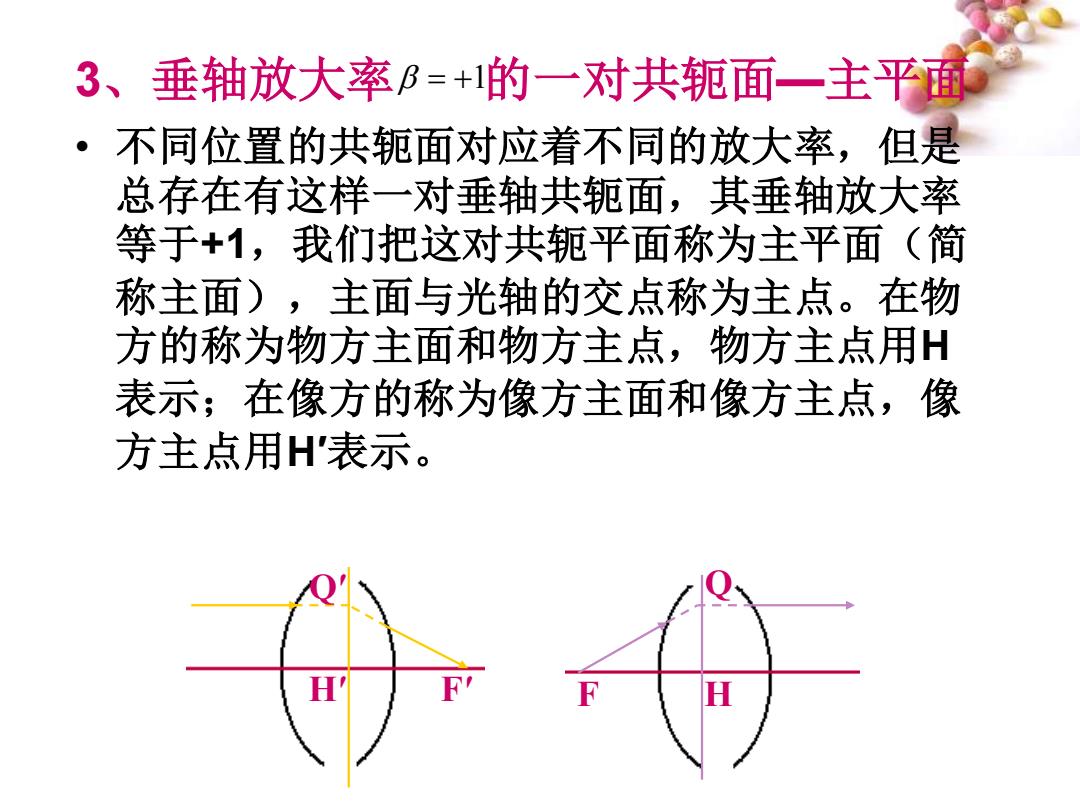

3、垂轴放大率B-+的一对共轭面一主平面 不同位置的共轭面对应着不同的放大率，但是 总存在有这样一对垂轴共轭面，其垂轴放大率 等于+1，我们把这对共轭平面称为主平面（简 称主面)，主面与光轴的交点称为主点。在物 方的称为物方主面和物方主点，物方主点用H 表示；在像方的称为像方主面和像方主点，像 方主点用H表示
F′ F 3、垂轴放大率 的一对共轭面—主平面 • 不同位置的共轭面对应着不同的放大率，但是 总存在有这样一对垂轴共轭面，其垂轴放大率 等于+1，我们把这对共轭平面称为主平面（简 称主面），主面与光轴的交点称为主点。在物 方的称为物方主面和物方主点，物方主点用H 表示；在像方的称为像方主面和像方主点，像 方主点用H′表示。 = +1 H′ H Q′ Q
