短流程工艺 ◆ 短流程艺：以废钢为主要原料，经电炉粗 炼、LF炉精炼、VD炉脱气后送连铸机铸成所 需尺寸的钢坯。其后部工艺与长流程相同。 6
6 短流程工艺 短流程工艺：以废钢为主要原料，经电炉粗 炼、LF炉精炼、VD炉脱气后送连铸机铸成所 需尺寸的钢坯。其后部工艺与长流程相同

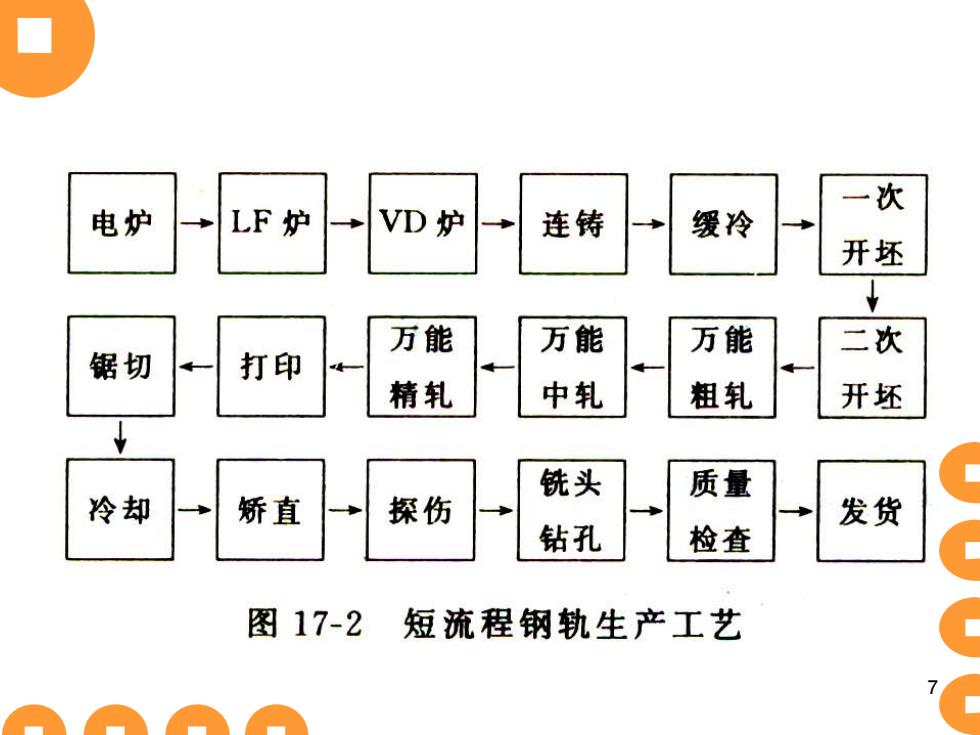

一次 电炉 LF炉 VD炉→ 连铸 缓冷 开坯 万能 万能 万能 二次 锯切 打印 精轧 中轧 粗轧 开坯 铣头 质量 冷却 矫直 探伤 发货 钻孔 检查 图17-2 短流程钢轨生产工艺 7
7
两种工艺的比较 相同工序：精炼、脱气、连铸、万能轧制等 这些正是现代钢轨生产工艺的主要特征。它 体现了钢轨生产“三精的基本要求，即精 炼，精轧、精整。它所生产的钢轨不仅具有 精确的断面尺寸，而且具有良好的内在质量。 传统模铸加普通孔型法轧制红艺根本无法比 拟。 8
8 两种工艺的比较 相同工序：精炼、脱气、连铸、万能轧制等， 这些正是现代钢轨生产工艺的主要特征。它 体现了钢轨生产“三精”的基本要求，即精 炼，精轧、精整。它所生产的钢轨不仅具有 精确的断面尺寸，而且具有良好的内在质量。 传统模铸加普通孔型法轧制工艺根本无法比 拟

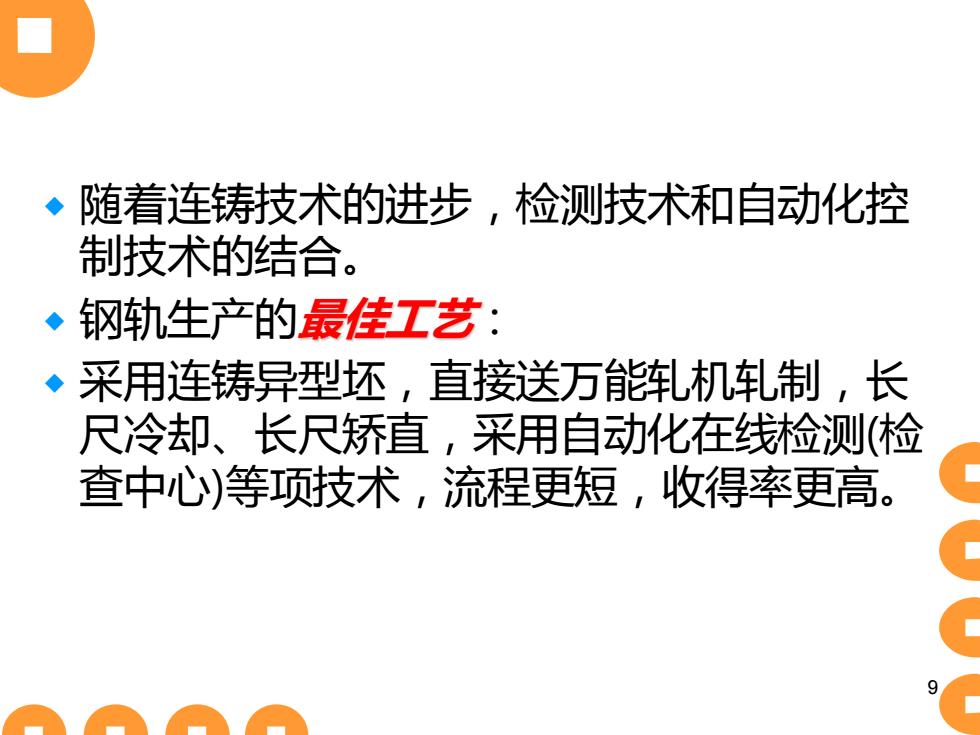

随着连铸技术的进步，检测技术和自动化控 制技术的结合。 ◆钢轨生产的最佳工艺 ◆采用连铸异型坯，直接送万能轧机轧制，长 尺冷却、长尺矫直，采用自动化在线检测（检 查中心)等项技术，流程更短，收得率更高。 9
9 随着连铸技术的进步，检测技术和自动化控 制技术的结合。 钢轨生产的最佳工艺： 采用连铸异型坯，直接送万能轧机轧制，长 尺冷却、长尺矫直，采用自动化在线检测(检 查中心)等项技术，流程更短，收得率更高
转 炉 或 炉外 真空 连俦 电 炉 精炼 脱气 异形坯 万能 万能 万能 精轧 中轧 粗轧 在线 热处理 打印 长尺 长尺 冷却 矫直 成品 酰头 质量 发货 检查 钻孔 检查 图17-3 采用连铸异形坯钢轨生产工艺 10
10
