第4章 泄露检测技术 体润滑脂密封基爽 4.2 检测方法的分类和特点 4.1.2 检漏方法的分类 4.2.2.2真空检漏法 检漏方法 工作压力 /Pa 现 象 设 备 最小可检泄漏半 /(cm'/s) 静态升压法 抽真空后，压力上升 真室计 5×10-6 液体涂数法 涂数液体后，压力变化 真空计 1×104-1×10-) 放电管法 放电膜色改变 故电管 1×102 高频火花检福法 1000-0.5 亮点，放电颜色改变 高颜火花检漏器 1×10-: 空 热传导真空计 1000-0.1 热电偶或电阻真空计 1×10-5 电离真空计 10-2-10-6 真空计读数变化 电离真空计 1×10-8 差动热传导直空计 1000-0.1 热传导真空计差动组合 1×10-6 法 差动电离真空计 10-2-10-6 电离真空计差动组合 1×10-9 卤素检福法 10-0.1 输出仪表读数变化 肉素检漏仪 1×10 氢质谐检福法 10-2 输出仪表读数及 声响频华变化 氢质浩棱溺仪 1×10-1-1×10-日
4.2.2.2 真空检漏法 第 4章 泄露检测技术 4.2 检测方法的分类和特点 4.1.2 检漏方法的分类

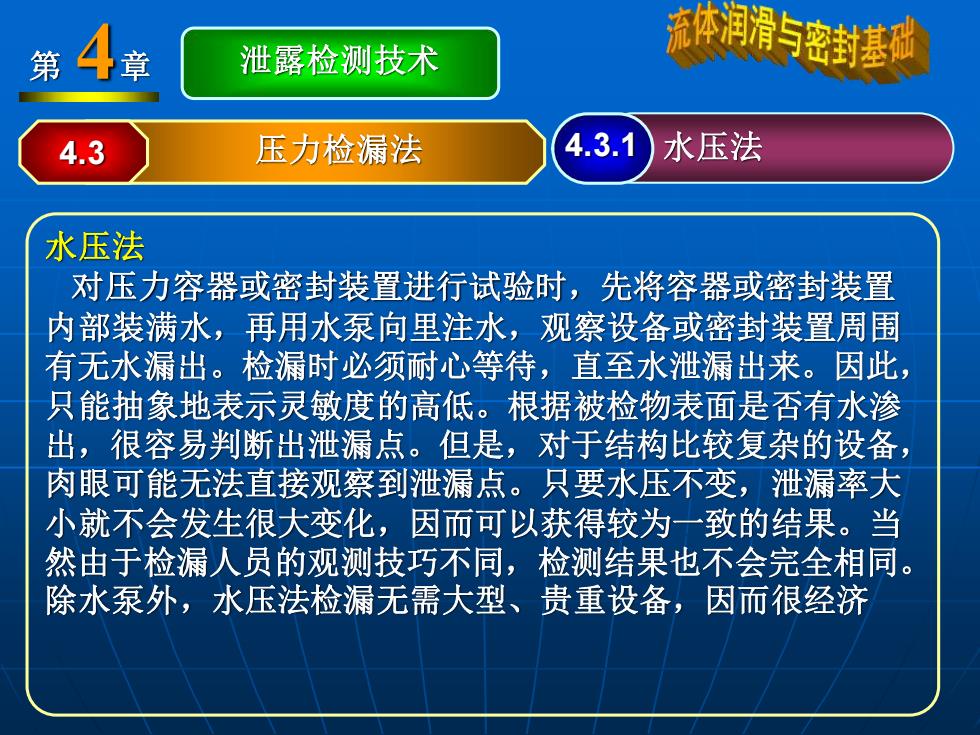

第4章 泄露检测技术 流体润调胪密基则 4.3 压力检漏法 4.3.1 水压法 水压法 对压力容器或密封装置进行试验时，先将容器或密封装置 内部装满水，再用水泵向里注水，观察设备或密封装置周围 有无水漏出。检漏时必须耐心等待，直至水泄漏出来。因此， 只能抽象地表示灵敏度的高低。根据被检物表面是否有水渗 出，很容易判断出泄漏点。但是，对于结构比较复杂的设备， 肉眼可能无法直接观察到泄漏点。只要水压不变，泄漏率大 小就不会发生很大变化，因而可以获得较为一致的结果。当 然由于检漏人员的观测技巧不同，检测结果也不会完全相同。 除水泵外，水压法检漏无需大型、贵重设备，因而很经济
水压法 对压力容器或密封装置进行试验时，先将容器或密封装置 内部装满水，再用水泵向里注水，观察设备或密封装置周围 有无水漏出。检漏时必须耐心等待，直至水泄漏出来。因此， 只能抽象地表示灵敏度的高低。根据被检物表面是否有水渗 出，很容易判断出泄漏点。但是，对于结构比较复杂的设备， 肉眼可能无法直接观察到泄漏点。只要水压不变，泄漏率大 小就不会发生很大变化，因而可以获得较为一致的结果。当 然由于检漏人员的观测技巧不同，检测结果也不会完全相同。 除水泵外，水压法检漏无需大型、贵重设备，因而很经济 第 4章 泄露检测技术 4.3 压力检漏法 4.3.1 水压法

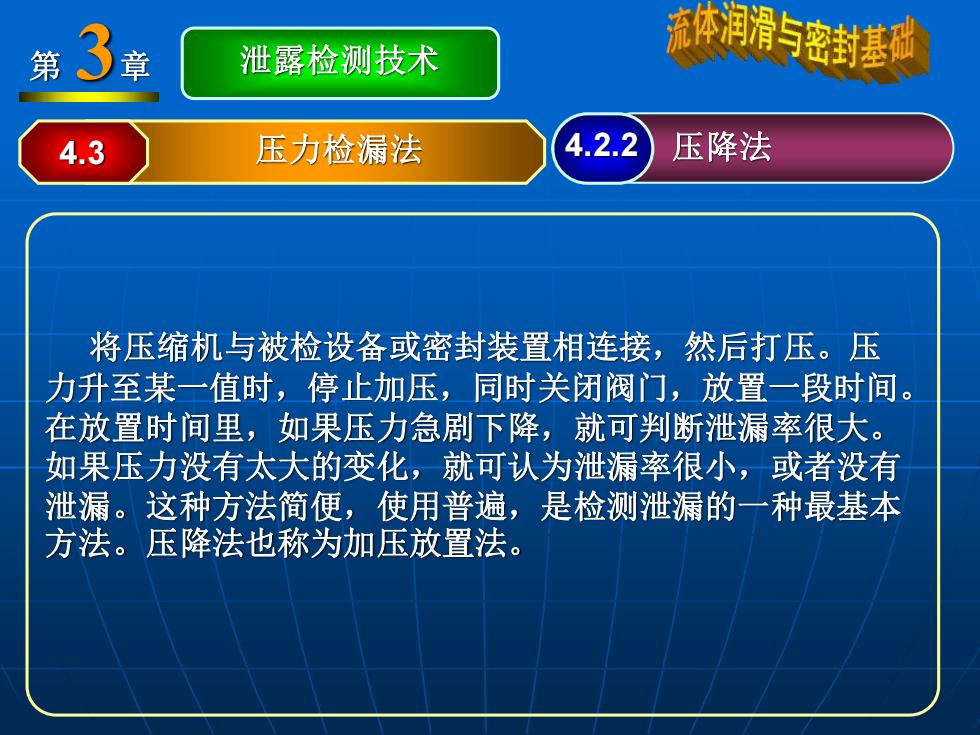

3 第 章 泄露检测技术 体润调密封基巾 4.3 压力检漏法 4.2.2 压降法 将压缩机与被检设备或密封装置相连接，然后打压。压 力升至某一值时，停止加压，同时关闭阀门，放置一段时间。 在放置时间里，如果压力急剧下降，就可判断泄漏率很大。 如果压力没有太大的变化，就可认为泄漏率很小，或者没有 泄漏。这种方法简便，使用普遍，是检测泄漏的一种最基本 方法。压降法也称为加压放置法
将压缩机与被检设备或密封装置相连接，然后打压。压 力升至某一值时，停止加压，同时关闭阀门，放置一段时间。 在放置时间里，如果压力急剧下降，就可判断泄漏率很大。 如果压力没有太大的变化，就可认为泄漏率很小，或者没有 泄漏。这种方法简便，使用普遍，是检测泄漏的一种最基本 方法。压降法也称为加压放置法。 第 3章 泄露检测技术 4.3 压力检漏法 4.2.2 压降法

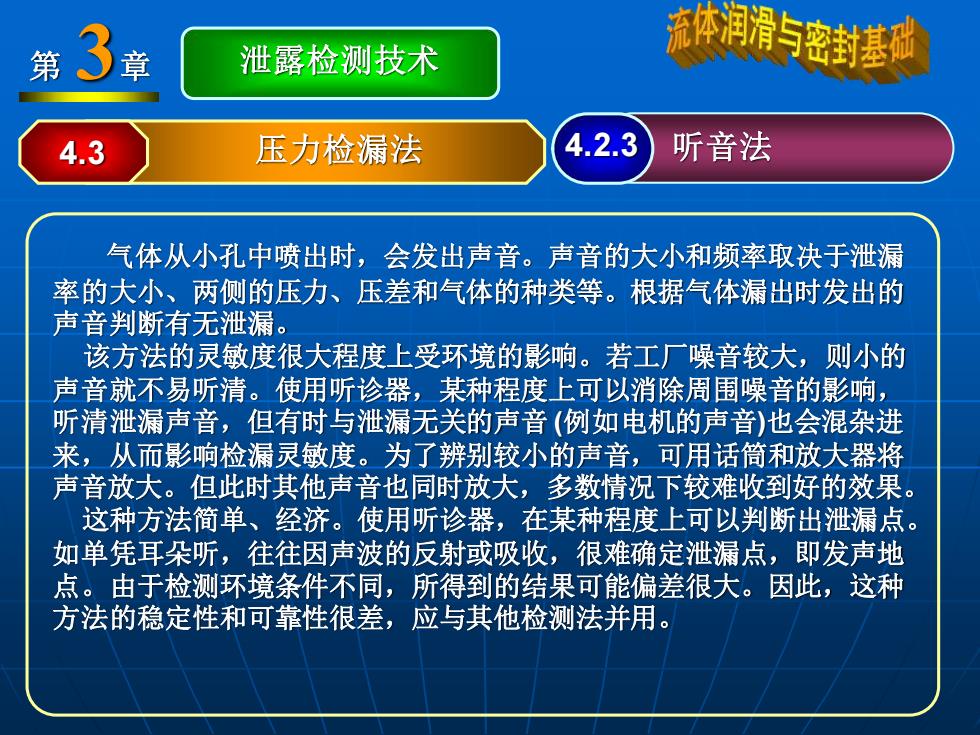

第3 泄露检测技术 南体润胪密封港剑 4.3 压力检漏法 4.2.3 听音法 气体从小孔中喷出时，会发出声音。声音的大小和频率取决于泄漏 率的大小、两侧的压力、压差和气体的种类等。根据气体漏出时发出的 声音判断有无泄漏。 该方法的灵敏度很大程度上受环境的影响。若工厂噪音较大，则小的 声音就不易听清。使用听诊器，某种程度上可以消除周围噪音的影响， 听清泄漏声音，但有时与泄漏无关的声音（例如电机的声音）也会混杂进 来，从而影响检漏灵敏度。为了辨别较小的声音，可用话筒和放大器将 声音放大。但此时其他声音也同时放大，多数情况下较难收到好的效果。 这种方法简单、经济。使用听诊器，在某种程度上可以判断出泄漏点。 如单凭耳朵听，往往因声波的反射或吸收，很难确定泄漏点，即发声地 点。由于检测环境条件不同，所得到的结果可能偏差很大。因此，这种 方法的稳定性和可靠性很差，应与其他检测法并用
气体从小孔中喷出时，会发出声音。声音的大小和频率取决于泄漏 率的大小、两侧的压力、压差和气体的种类等。根据气体漏出时发出的 声音判断有无泄漏。 该方法的灵敏度很大程度上受环境的影响。若工厂噪音较大，则小的 声音就不易听清。使用听诊器，某种程度上可以消除周围噪音的影响， 听清泄漏声音，但有时与泄漏无关的声音 (例如电机的声音)也会混杂进 来，从而影响检漏灵敏度。为了辨别较小的声音，可用话筒和放大器将 声音放大。但此时其他声音也同时放大，多数情况下较难收到好的效果。 这种方法简单、经济。使用听诊器，在某种程度上可以判断出泄漏点。 如单凭耳朵听，往往因声波的反射或吸收，很难确定泄漏点，即发声地 点。由于检测环境条件不同，所得到的结果可能偏差很大。因此，这种 方法的稳定性和可靠性很差，应与其他检测法并用。 第 3章 泄露检测技术 4.3 压力检漏法 4.2.3 听音法
